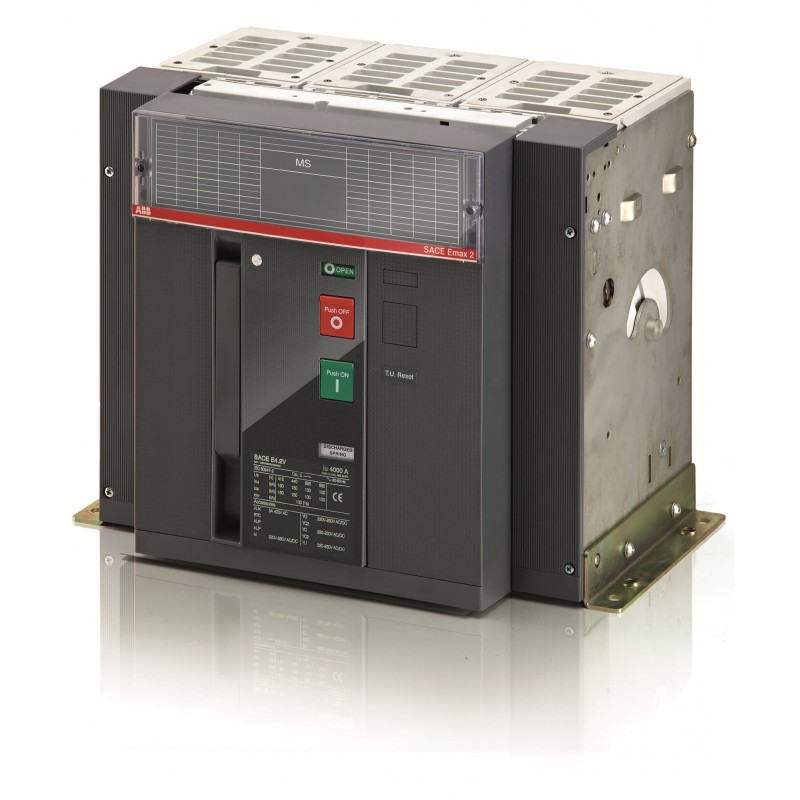

1SDA119545R1 ABB E4.2H/E9/LF MS 2500 3p FHR
1SDA119545R1
ABB
E4.2H/E9/LF MS 2500 3p FHR
E4.2H/E9/LF MS 2500 3p FHR E4.2H/E9 MS Reihe
Niederspannungsschaltgeräte > Lasttrennschalter
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 7b52b791-a659-4017-8f8a-3788ea45396a Italien (IT) |
| Vereinfachtes SCIP | 38f3c575-4144-4cff-8f59-80623a7f6579 Portugal (PT) |
| a1641878-5d31-41c2-b9b7-abd1c6830584 Polen (PL) | |
| 54dafe58-faab-461b-8f6e-73920c3ff6ab Estland (EE) | |
| 4c973a1f-ffc1-4ae7-89af-f39d71bd3cdb Niederlande (NL) | |
| 9378f800-1840-4072-9eef-6d251dd964c2 Norwegen (NO) | |
| d744b7f2-96b4-4880-a3dc-70e2509eae4f Schweden (SE) | |
| 1e86f29c-0b16-4717-804d-0a472599ef16 Finnland (FI) | |
| f7d174b6-2f7b-45e9-981e-c7fb16cc15cb Ungarn (HU) | |
| ddc33bd2-fde6-44e7-b3d3-50d605e67daf Polen (PL) | |
| eccda404-ae5c-4a66-9009-b5a5d556bfae Polen (PL) | |
| 89c6c54c-4e60-4bde-b9a8-5b89f7c475bf Bulgarien (BG) | |
| 94d5ee22-ece5-42f3-9878-76ed40c8108b Deutschland (DE) | |
| 24391040-361a-4328-ab2a-98ea6c5f2f94 Tschechische Republik (CZ) | |
| aceed700-99d0-4793-b2e9-fa36e83bc8cb Belgien (BE) | |
| 90134081-384e-477a-aaa6-770d3b931adb Frankreich (FR) | |
| 90b2236b-6c63-4914-82a5-71395a50777c Spanien (ES) | |
| 765d1cbb-6494-410b-a6cc-c2b1ed5b2cff Ungarn (HU) | |
| 43bab6a4-42b5-4266-9d69-adc8edb4fb21 Deutschland (DE) | |
| 1242ef55-fb21-4c2a-b816-2ab6aadcfac6 Deutschland (DE) | |
| d6342490-912d-4842-9cac-0a609ee88535 Deutschland (DE) | |
| eb577ec8-0066-4e61-b8b6-1173e9c8bec1 Frankreich (FR) | |
| f838d820-77f8-44e2-8a2a-5cf877e6497b Dänemark (DK) | |
| 2db46d8d-3083-4435-87fb-ae5813f30448 Deutschland (DE) | |
| 9957ec00-16e3-4177-b649-f033fca2cf30 Schweden (SE) | |
| cd90722a-bed1-4001-8c61-cb02b007c0b6 Kroatien (CR) | |
| 5c2a0ee0-dfac-4c54-98a7-7eac12efde20 Griechenland (GR) | |
| b76b89cf-5fa5-4d34-bf3c-f463d8ef46d2 Belgien (BE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| EAN | 8056221140591 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 384 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 56 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221140591 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Switch Disconnector |
| Produkttyp | Switch Disconnector |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 425 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | 75 kA |
| Bemessungsdauerstrom (Iu) | 2500 A |
| Bemessungsspannung (Ur) | 900 V |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4.2 |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200097B0201 |
| 1SDC200074B0201 | |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 900 V |
| Bemessungsbetriebsspannung (EF001435) | 900 V |
| Bemessungsdauerstrom Iu (EF001389) | 2500 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 2500 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 2500 A |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | sonstige |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
