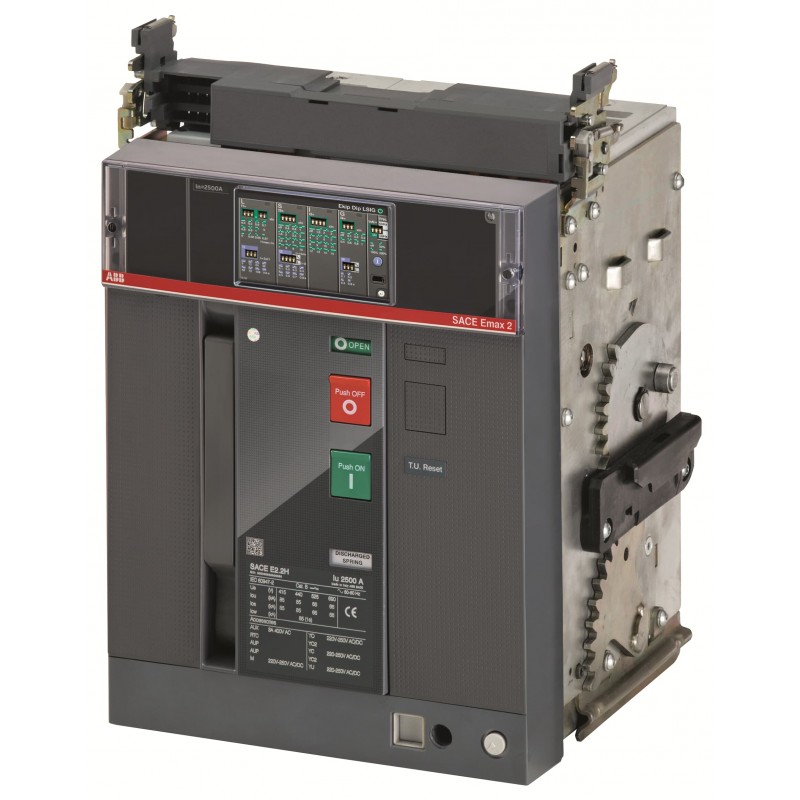

1SDA115927R1 ABB E2.2H/E10 2500 Ekip Dip LSI 3p WMP
1SDA115927R1
ABB
E2.2H/E10 2500 Ekip Dip LSI 3p WMP
E2.2H/E10 2500 Ekip Dip LSI 3p WMP E10 Schalter der Emax 2 Reihe
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| EAN | 8056221079976 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 317 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 48 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 53 kg |
| EAN Verpackungseinheit 1 | 8056221079976 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 1000 V AC 500 Zyklen |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 550 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 1000 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 1000 V AC |
| 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | 1000 V AC |
| 50 kA | |
| Bemessungsspannung (Ur) | 1000 V |
| Auslöser | Ekip Dip LSI |
| Auslösertyp | EL |
| Anmerkungen | 1000 V |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E2.2 |
| Geeignet für IT-Netzwerke | No |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK106713A5902 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 2500 A |
| Bemessungsspannung (EF003977) | 1000 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1000.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1500.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3750.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
