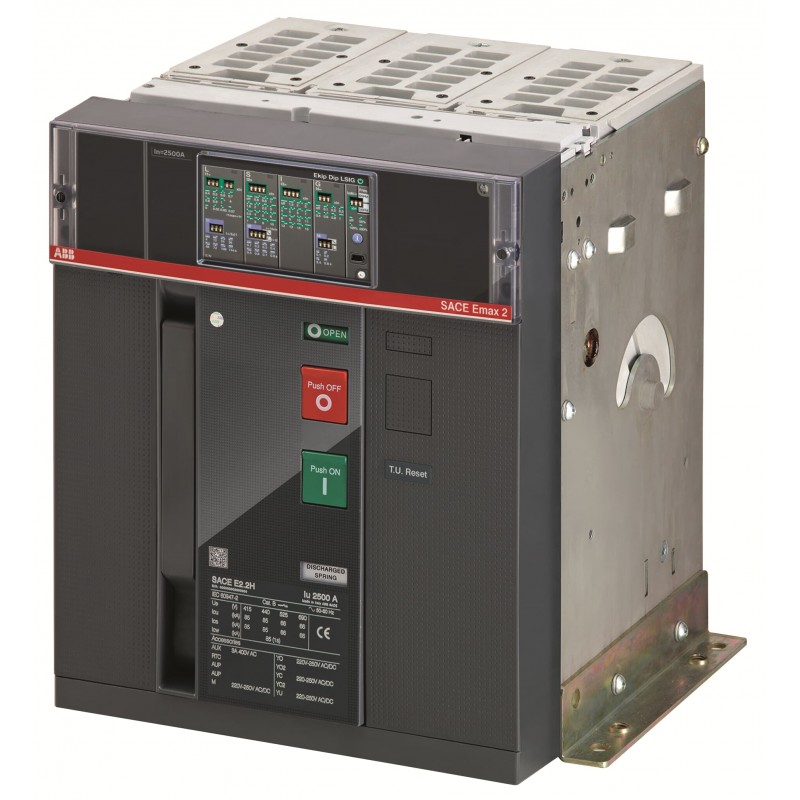

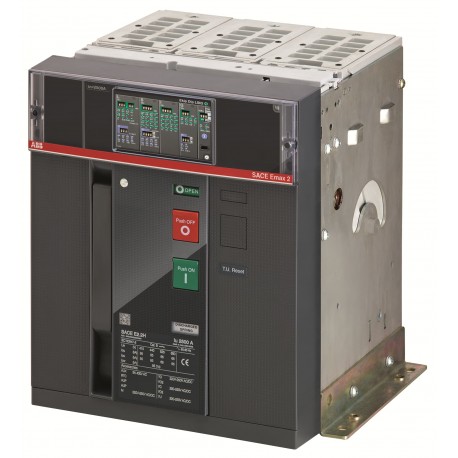

1SDA115925R1 ABB E2.2H/E10 2500 Ekip Dip LSIG 3p FHR
1SDA115925R1
ABB
E2.2H/E10 2500 Ekip Dip LSIG 3p FHR
E2.2H/E10 2500 Ekip Dip LSIG 3p FHR GE Wind für Vietnam
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | db93315b-04f4-42f9-be22-32bb5fd30717 Italien (IT) |
| Vereinfachtes SCIP | 9755bfb8-69b5-492a-972d-3b7e94ae3bcd Deutschland (DE) |
| a9df87d1-fd50-474c-bde9-c3d49c5c2c33 Schweden (SE) | |
| 14fbf255-ca2f-4c17-8c9a-ea55ea18a720 Ungarn (HU) | |
| 0c02b3c3-5735-4e3b-8bd2-a5d6734e9c18 Frankreich (FR) | |
| 6b9966a4-7cd4-45fc-908a-718e81a6014f Deutschland (DE) | |
| dc00c7bd-6bc6-402d-beeb-e8d27c00556f Deutschland (DE) | |
| ac833555-9d6b-49c3-91de-0d004ae60f3e Kroatien (CR) | |
| ea7469c9-44f0-4861-b605-a3417e2fc70d Niederlande (NL) | |
| b431995d-e499-4baf-9629-4401641bb686 Tschechische Republik (CZ) | |
| a0b8cc1d-7a0f-4321-8cc1-0c0f97fabd2e Polen (PL) | |
| 25c93317-d5a3-4e14-8e0b-375cdfdde8e9 Finnland (FI) | |
| 48c116ce-1eac-4a2f-b602-6ea1b598af21 Estland (EE) | |
| b903cc25-03a9-434c-ac4d-bdc3a40cfd9c Frankreich (FR) | |
| 49134beb-f917-4c3d-b34b-2a112b259dee Belgien (BE) | |
| 1fec6002-4c62-47b2-b0b7-8b46be04c5ed Schweden (SE) | |
| 668279a1-abfd-40b3-9d76-b5e0485b4ca6 Deutschland (DE) | |
| 3dc89814-83ac-4884-8fe8-9afdc1138898 Dänemark (DK) | |
| 52e083e8-10e0-4f9b-9b9f-ccc7e87b4d01 Deutschland (DE) | |
| 91c6696d-ce02-440a-8e47-2b1af8e14f61 Polen (PL) | |
| 224bc271-6884-468d-ada5-6663f9f8a7e3 Norwegen (NO) | |
| da6a4f20-2945-4962-b3a1-2169b3de4d6a Ungarn (HU) | |
| c5aecdcb-3470-4040-b1c9-f87c18d58b41 Polen (PL) | |
| 9f199a17-6f9b-4051-8f94-ced4e26f7880 Belgien (BE) | |
| 33ab4dc4-7cec-435d-a129-6103c98fb1be Spanien (ES) | |
| 614c407c-3316-405e-bd5f-e2dda3948d04 Griechenland (GR) | |
| 7e3800c6-5528-4d43-a285-88f8c1875df3 Bulgarien (BG) | |
| 0b7cae4f-79d0-4b92-bde9-d262cd094523 Portugal (PT) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| EAN | 8056221079952 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 276 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 41 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 46 kg |
| EAN Verpackungseinheit 1 | 8056221079952 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Air Circuit Breaker |
| Produkttyp | Air Circuit Breaker |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 1000 V AC 500 Zyklen |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 267 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 1000 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 1000 V AC |
| 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | 1000 V AC |
| 50 kA | |
| Bemessungsspannung (Ur) | 1000 V |
| Auslöser | Ekip Dip LSIG |
| Auslösertyp | EL |
| Anmerkungen | 1000 V |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | Test |
| Geeignet für IT-Netzwerke | No |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0209 |
| Konformitätserklärung - CE | 9AKK106713A5902 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 2500 A |
| Bemessungsspannung (EF003977) | 1000 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1000.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1500.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3750.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | hinten |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
