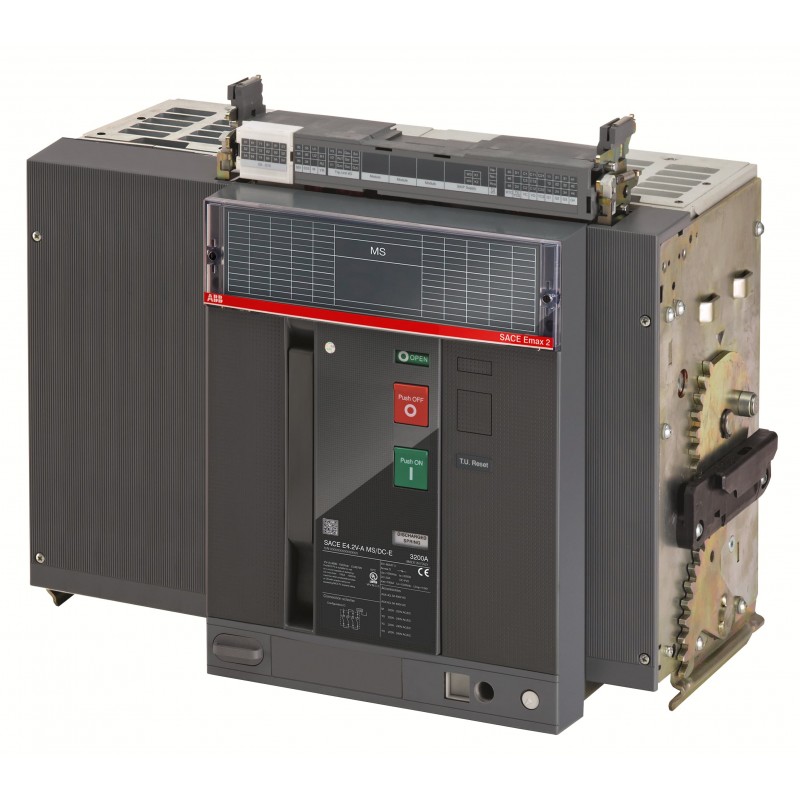

1SDA115444R1 ABB E4.2H-A MS/DC-E 2000A 1500V 4p W MP
1SDA115444R1
ABB
E4.2H-A MS/DC-E 2000A 1500V 4p W MP
Lasttrennschalter Emax 2 In=2000 A 4P 1500 V Version W
Niederspannungsschaltgeräte > Lasttrennschalter
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | PCHF00A00000000000XX |
| EAN | 8056221075305 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 510 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221075305 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Lasttrennschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Version | W |
| Technische Daten | |
| Stromart | DC |
| Anzahl Pole | 4P |
| Verlustleistung | 360 W |
| Bemessungsstrom (In) | 2000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12000 V |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsspannung | 1500 V DC |
| Bemessungskurzzeitstromfestigkeit (Icw) | 85 kA |
| Bemessungsdauerstrom (Iu) | 2000 A |
| Bemessungsspannung (Ur) | 1500 V |
| Kurzschlussfestigkeit | N |
| Normen | UL |
| Produktvariante | E4.2 |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200045D0201 |
| Konformitätserklärung - CE | 9AKK107992A0071 |
| Montage- und Betriebsanleitung | 1SDH002083A1002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1500 V |
| Bemessungsbetriebsspannung (EF001435) | 1500 V |
| Bemessungsdauerstrom Iu (EF001389) | 2000 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 2000 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 2000 A |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | sonstige |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
| Schutzart (NEMA) (EF011959) | sonstige |
