ABBRack " Megamax - Emax "1SDA114826R1 ABB E2.2H/E10 MS 2500 3p F HR

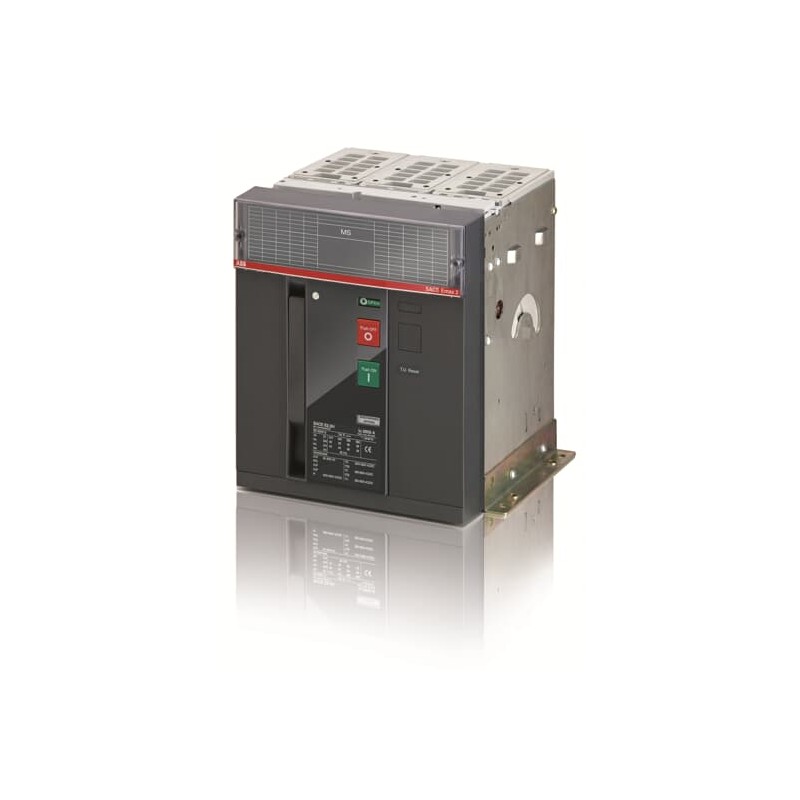

ABB 1SDA114826R1 1SDA114826R1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

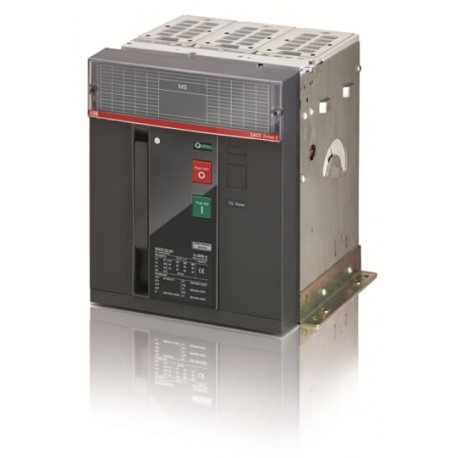

1SDA114826R1 ABB E2.2H/E10 MS 2500 3p F HR

Artikel-Nr.: 1SDA114826R1

Hersteller: ABB

Beschreibung:

E2.2H/E10 MS 2500 3p F HR
E2.2H/E10/MS 2500 3p FHR E10 Schalter der Emax 2 Reihe

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Rack " Megamax - Emax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 8.027,97 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2361
Umweltprodukterklärung - EPD9AKK108471A0821
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
Umgebungsbedingungen
Umweltinformationen9AKK108467A6707
Bestelldaten
EAN8056221054201
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)276 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht41 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1515 mm
Bruttogewicht Verpackungseinheit 146 kg
EAN Verpackungseinheit 18056221054201
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypSD (Lasttrennschalter)
VersionF
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = 1000 V AC 500 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung267 W
Bemessungsstrom (In)2500 A
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung1000 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)1000 V AC
50 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)1000 V AC
50 kA
Bemessungsspannung (Ur)1000 V
Anmerkungen1000 V
NormenIEC
ProduktvarianteE2.2
Klemmenanschlussartrückseitig waagerecht
Zertifikate und Deklarationen
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5902
Montage- und Betriebsanleitung1SDH001000R0002
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27371403

ETIM for 1SDA114826R1 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertNein
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert0
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert2500 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert2500 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert2500 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert50 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertJa
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertsonstige
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertDrucktaster
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP30
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG EMAX 2 EN
207 Mbytes
