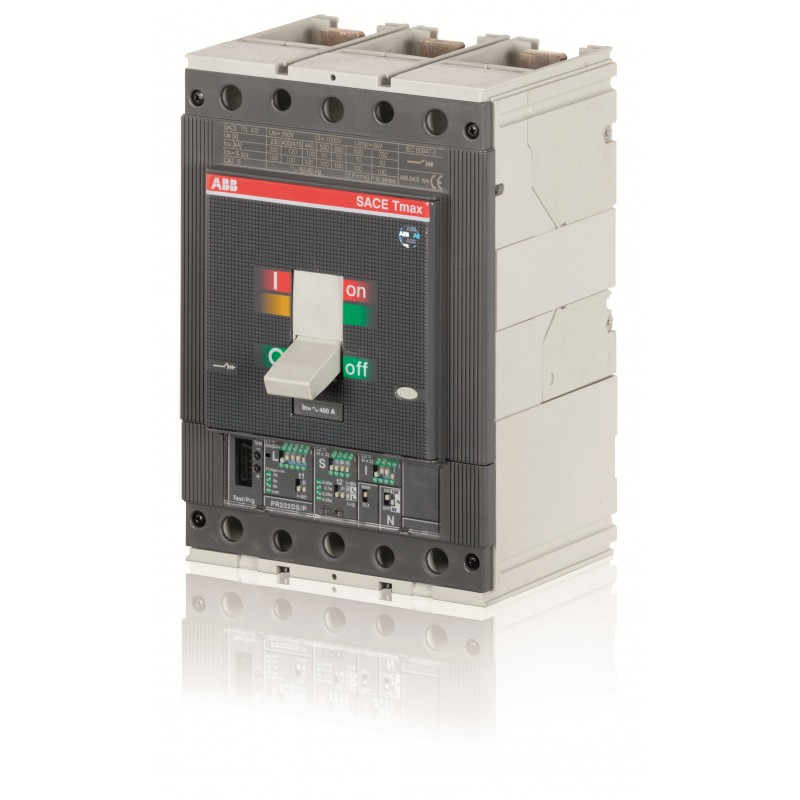

1SDA107745R1 ABB T5X-HA400 PR222DS-LSIG In400 3p FF800VAC
1SDA107745R1
ABB
T5X-HA400 PR222DS-LSIG In400 3p FF800VAC
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | c4490942-34e7-4efc-b633-1d7a47849287 Italien (IT) |
| Vereinfachtes SCIP | 8e180aa9-cfd0-428f-b280-c7e594f3747c Kroatien (CR) |
| bf315149-83d5-4dd6-a3bc-2796fd31f865 Deutschland (DE) | |
| dc8055e8-8707-468a-8d01-9f2c2009b20a Schweden (SE) | |
| 97db155c-5093-40e3-98b6-bc3f8cec8473 Deutschland (DE) | |
| bcf90c03-e095-4d00-8728-70ea9121ebb6 Deutschland (DE) | |
| 4f4c27c7-49db-4df8-973d-1a7e8baff060 Tschechische Republik (CZ) | |
| ea4ca785-16f7-48df-8425-4174fe94035b Frankreich (FR) | |
| 2df052d4-51c6-4edc-9eed-6b4d5a44e053 Ungarn (HU) | |
| 9ba5beb4-0009-43eb-b649-217bb8b9c11a Spanien (ES) | |
| 8b8c645c-aa7f-48ff-b55e-7066aa5e7f77 Belgien (BE) | |
| 17d667bc-450c-44d0-8802-76ac3dd22e62 Deutschland (DE) | |
| 12738393-761e-4f89-96b5-4a4669bf598a Griechenland (GR) | |
| 05755ffc-4267-419b-8423-dcd4d29a9484 Belgien (BE) | |
| db75818f-2401-4eb4-8219-b9c90e4a8e59 Estland (EE) | |
| 8ac621e7-47a4-433d-9677-6e1a27a24c01 Finnland (FI) | |
| ddddecd6-5d18-4bcb-9d9e-a797c00a4049 Polen (PL) | |
| 37698e3c-2a16-465f-8935-7d7bb16f110e Ungarn (HU) | |
| d1c5303f-d994-467c-9446-b325a3f0fefa Niederlande (NL) | |
| c7fa7633-4996-40e7-aa1d-ad5dc6403244 Schweden (SE) | |
| 3fd54948-5071-4e38-8a7f-b667ac55356c Norwegen (NO) | |
| 1e524214-037a-456a-ae12-05da7734fa65 Dänemark (DK) | |
| fcd592f7-523f-4b5c-b077-bde2060482b1 Polen (PL) | |
| 8a87c779-f5a3-40f7-9813-f68768258533 Portugal (PT) | |
| abe9c2fc-1cdb-4b67-82ee-9b3acc65ff72 Frankreich (FR) | |
| 0430a310-0a64-436a-af03-03b5e84bac2d Deutschland (DE) | |
| c4d3db6a-01df-470f-a8d0-a1e852ddc74a Polen (PL) | |
| 398fc2ff-7d59-4f9c-bbba-0b2e5b9a402d Bulgarien (BG) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8015644103835 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 5.1 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.1 kg |
| EAN Verpackungseinheit 1 | 8015644103835 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax T |
| Produktname | Moulded Case Circuit Breakers |
| Produkttyp | Automatic Circuit Breaker |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 800 V 1000 Zyklen |
| Mechanische Lebensdauer | 20000 Zyklen |
| Anzahl Pole | 3P |
| Bemessungsstrom (In) | 320 A |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 800 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 18 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 35 kA |
| Bemessungsdauerstrom (Iu) | 320 A |
| Bemessungsspannung (Ur) | 800 V AC |
| Auslöser | PR222DS/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | X |
| Normen | IEC |
| Produktvariante | T5 |
| Geeignet für IT-Netzwerke | Yes, 800V |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitiger Kabelanschluss (Cu) | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC210300D0201 |
| Konformitätserklärung - CE | 9AKK1074920313 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001608R0001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 320 A |
| Bemessungsspannung (EF003977) | 800 V |
| Überlastauslöser Stromeinstellung (EF002336) | 128.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 192.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3840 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
