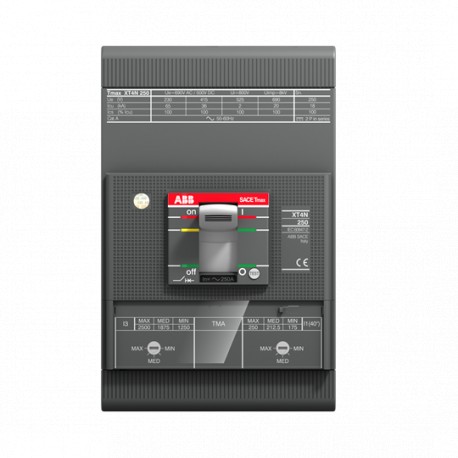

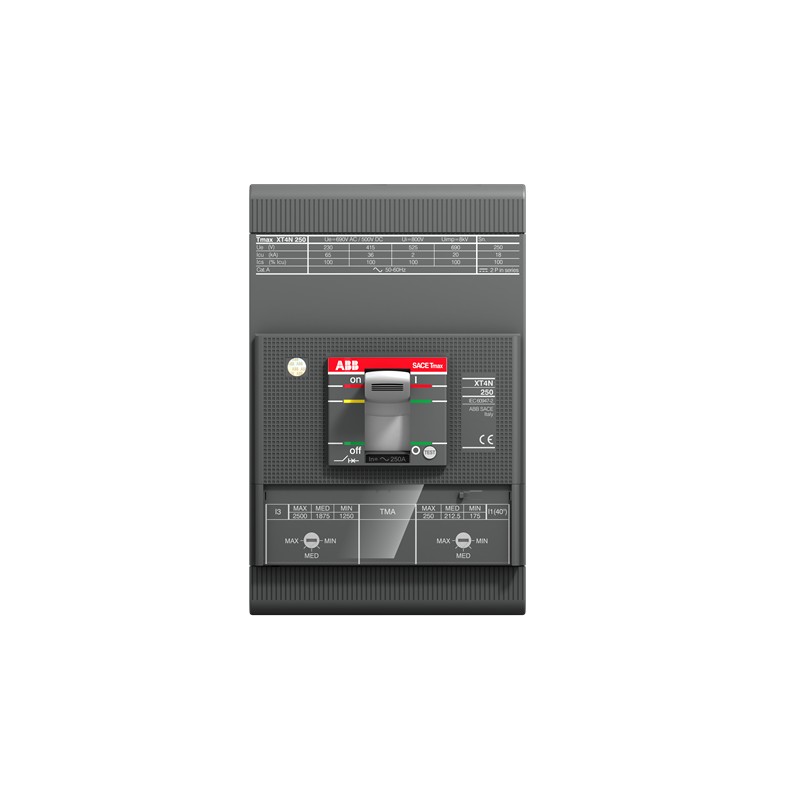

1SDA107708R1 ABB XT4X 160 MA 32 Im 160...320 3p F F Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA107708R1 ABB XT4X 160 MA 32 Im 160...320 3p F F

1SDA107708R1

ABB

XT4X 160 MA 32 Im=160...320 3p F F

C.UNTERBRECHER TMAX XT4X 160 FEST DREIPOLIG MIT FRONTKLEMMEN UND MAGNETAUSLÖSER MA Iu 10 A I3=160...320 A

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Kompaktleistungsschalter ≤ 250 A Xtmax

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,040.17
Stückpreis: $1,040.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
XT4X 160 MA 32 Im=160...320 3p F F
Produkt-ID:
Artikel-Nr.: 1SDA107708R1
Ean:
8056221028509
Katalogbeschreibung:
XT4X 160 MA 32 Im=160...320 3p F F
Lange Beschreibung:
C.UNTERBRECHER TMAX XT4X 160 FEST DREIPOLIG MIT FRONTKLEMMEN UND MAGNETAUSLÖSER MA Iu 10 A I3=160...320 A
\n

Zusätzliche Informationen

CN8:
85362090
Leistungsschaltertyp:
Motorschutz
Herkunftsland:
Italien (IT)
Aktueller Typ:
AC/DC
Zolltarifnummer:
85362090
Datenblatt, Technische Informationen:
\n1SDC210100D0205
1SDC210099D0205
Konformitätserklärung - CE:
\n9AKK106713A5529
Ean:
8056221028509
ETIM 6:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 7:
EC000228 - Leistungsschalter für trafo/generator/installationsschutz
Elektrische Haltbarkeit:
120 Zyklen pro Stunde

10000 Zyklus
Anleitungen und Handbücher:
\n1SDH000722R0001
1SDH000721R0505
Rechnungsbeschreibung:
XT4X 160 MA 32 Im=160...320 3p F F
Mechanische Haltbarkeit:
240 Zyklen pro Stunde

25000 Zyklus
Mindestbestellmenge:
1 Stück
Anzahl der Polen:
3
Objektklassifizierungscode:
Q
Bestellen Sie mehrfach:
1 Stück
Paketebene 1 Tiefe / Länge:
168 mm
Paket Ebene 1 EAN:
8056221028509
PaketStufe 1 Bruttogewicht:
2,5 kg
Paketebene 1 Höhe:
210 mm
Paket-Level-1-Einheiten:
1 Stück
Paketebene 1 Breite:
145 mm
Stromverlust:
bei Nennbetriebsbedingungen pro Pol 4,4 W
Produkt Haupttyp:
SACE Tmax XT
Produktname:
Geformter Gehäuse-Leistungsschalter
Produktnetztiefe / Länge:
82,5 mm
Produkt-Nettohöhe:
160 mm
Produkt-Nettogewicht:
2,05 kg
Produktnetzbreite:
105 mm
Produkttyp:
Cb
Nennstrom (IN):
32 A
Bewertete Impuls-Widerstand Spannung (UImp):
8 kV
Bewertete Instantaneous Short-Circuit-Stromeinstellung (IIch):
160… 3200 A
Nennisolationsspannung (UIch):
1000 V
Nennbetriebsspannung:
690 V AC

750 V DC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 200 kA

(415 V AC) 200 kA

(440 V AC) 200 kA

(500 V AC) 100 kA

(525 V AC) 100 kA

(690 V AC) 100 kA
Nenn-Kurzschlusskapazität (ICm):
(220 V AC) 420 kA

(230 V AC) 420 kA

(240 V AC) 420 kA

(389 V AC) 315 kA

(415 V AC) 315 kA

(440 V AC) 315 kA

(500 V AC) 147 kA

(525 V AC) 105 kA

(690 V AC) 52,5 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 200 kA

(415 V AC) 200 kA

(440 V AC) 200 kA

(500 V AC) 100 kA

(525 V AC) 100 kA

(690 V AC) 100 kA

(250 V DC) 2 Pole in Serie 100 kA

(500 V DC) 2-polig in Reihe 100 kA

(500 V DC) 3-polig in Serie 100 kA

(750 V DC) 3-polig in Reihe 70 kA
Bewerteter ununterbrochener Strom (IU):
160 A
Release:
MUTTI
Freigabetyp:
M
Verkaufseinheit:
Stück
Kurzbeschreibung:
XT4X 160 MA 32 Im=160...320 3p F F
Kurzschluss-Leistungsstufe:
X
Standards:
IEC 60947
Untertyp:
XT4
Terminalverbindungstyp:
Feste Leistungsschalter
Version:
F
WEEE B2C / B2B:
Business-to-Business
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
\n
'

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf 71 Mbytes
