Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

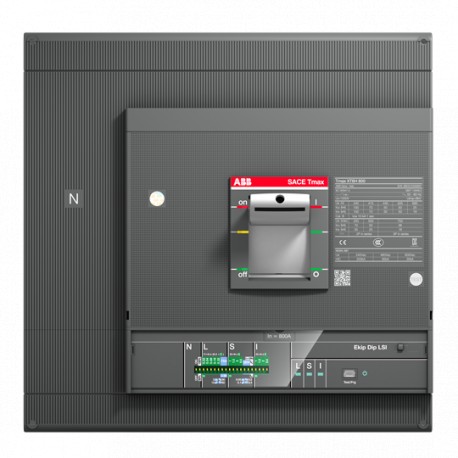

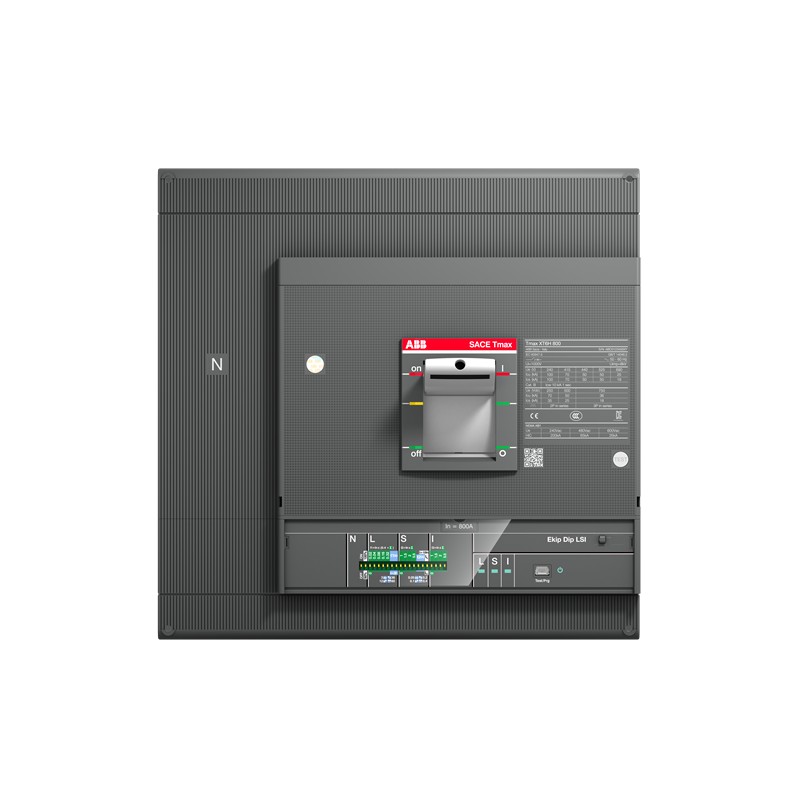

1SDA107571R1 ABB XT6N 800 Ekip Dip LSI In 630 4p F F
Artikel-Nr.: 1SDA107571R1
Hersteller: ABB
Beschreibung:
XT6N 800 Ekip Dip LSI In=630 4p F F
Kompaktleistungsschalter Tmax XT6 mit vorderseitigen Anschlüssen, 4polig
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2356 |
| Umweltprodukterklärung - EPD | 9AKK108468A9752 |
| 9AKK108468A2295 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 60 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 2c78b548-797e-4a20-844a-31ed9f16913d Italien (IT) |
| Vereinfachtes SCIP | 6382aa36-67bc-4ef2-ac2c-27a93d6c460f Polen (PL) |
| 4db6fe9a-5f33-4020-b47e-70bb15f5c4b6 Deutschland (DE) | |
| b46d36eb-4c9b-4f21-a825-e3fc9b68bc9f Dänemark (DK) | |
| 97566b7f-f8d4-4bda-b67a-f900b0bf8491 Deutschland (DE) | |
| d01ea7ec-04b8-4fc3-a54a-71adb3f8c9b7 Kroatien (CR) | |
| 89917123-ef0d-455f-b26d-ffb5dd5e5ce2 Tschechische Republik (CZ) | |
| 4b4b22d5-d15c-4cb0-bbd5-34ec18a326da Belgien (BE) | |
| fc473a2b-9a22-4a46-b654-3de59cd6b100 Finnland (FI) | |
| 9f279914-f108-4dce-8e90-7e3a729ee7bd Polen (PL) | |
| 94c6cdbb-2ef7-48be-b4a5-b6b695dee207 Deutschland (DE) | |
| 555b23f3-88b5-4b26-b72d-dd0f050077d0 Norwegen (NO) | |
| 8472fe6a-6cbd-4085-a2f9-ac0a99b5b6d7 Deutschland (DE) | |
| e08d5737-1a91-4046-8ccc-ecb9b234e750 Ungarn (HU) | |
| 4bcc6987-b05d-466f-89ae-107cb3d1ceff Estland (EE) | |
| e4602ce4-adb4-4625-95d4-4fc64984814c Griechenland (GR) | |
| d35294ae-4593-4dbc-8939-241fc482ed15 Portugal (PT) | |
| a9362b61-7e5a-47a3-a40f-0f19b9356f1e Bulgarien (BG) | |
| dd5631b1-3371-4a59-b99a-cdc3a2acb44a Schweden (SE) | |
| 481c5a4f-abda-406d-a2f2-0c674211339c Polen (PL) | |
| f33f87c5-a668-4944-b886-50653f40f263 Frankreich (FR) | |
| c1e1c5f9-d7fa-47b6-9458-59f97ec82ce5 Schweden (SE) | |
| 3c05682d-4b30-4455-a49c-34d393d1234b Niederlande (NL) | |
| 551c32a2-430c-4b6a-ac63-5120e5c6ca13 Ungarn (HU) | |
| 17f8c744-1984-4733-8e6a-2554ba897547 Deutschland (DE) | |
| 984e5605-66b9-4da4-941a-8fe7bbbb618a Frankreich (FR) | |
| 1733e908-a966-4e52-bfd1-e8fb8f97b707 Belgien (BE) | |
| b0ec5fc9-712e-4f5a-bd85-7da3df6d0bd6 Spanien (ES) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT6NE4630FFF000XXX |
| E-Nummer (Finnland) | 3641876 |
| E-Nummer (Norwegen) | 4380582 |
| EAN | 8015644102241 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 280 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 12 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 305 mm |
| Höhe Verpackungseinheit 1 | 285 mm |
| Länge Verpackungseinheit 1 | 370 mm |
| Bruttogewicht Verpackungseinheit 1 | 14 kg |
| EAN Verpackungseinheit 1 | 8015644102241 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für Produktklasse | SACE Tmax XT |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1214 |
| 1SDH002065A1245 | |
| Technische Daten | |
| Konfigurierung | angebaut/nicht angebaut |
| Stromart | AC |
| Elektrische Belastbarkeit | 5000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Bestellmenge | 1 Stück |
| Verlustleistung | 33.2 W |
| Bemessungsstrom (In) | 630 A |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 10 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 2-polig in Reihe 20 kA | |
| (750 V DC) 3-polig in Reihe 18 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Auslöser | Ekip Dip LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC60947-2 |
| Produktvariante | XT6 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2825 |
| Mechanische Zeichnungen | 1SDH002012A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002012A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA107571R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert630 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert252.0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert630 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert630 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertNein
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
Merkmalswertvorne
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKnebel
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
DATASHEET - PDF
