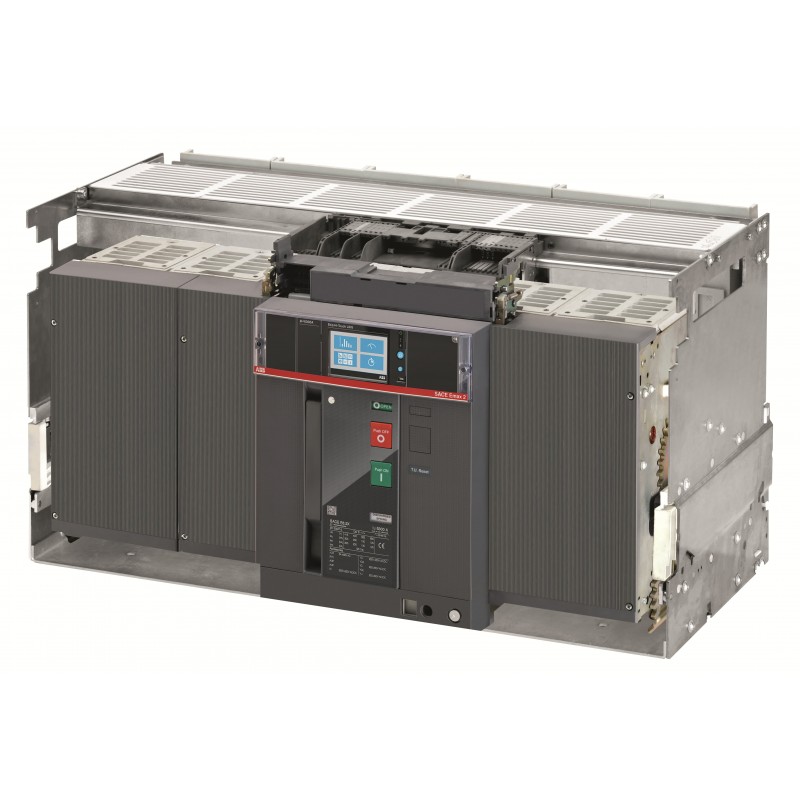

1SDA104632R1 ABB E6.2H/E9 6300 Ekip Touch LSIG 3p WMP
1SDA104632R1
ABB
E6.2H/E9 6300 Ekip Touch LSIG 3p WMP
Offener Leistungsschalter Emax2 ausfahrbar In=6300 A 3P 900 V Version W
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2364 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 84675c2c-e371-4327-959e-cdfba1921045 Italien (IT) |
| Vereinfachtes SCIP | d7c0a540-8ab1-4d00-9954-dace3fc3556f Belgien (BE) |
| c18b5e44-86fb-4b91-a904-e662ee3fa0ed Spanien (ES) | |
| 02e603b0-a812-4238-8503-6dea9da5d2f0 Ungarn (HU) | |
| ad6b7c0f-1772-4940-b713-451c53684a61 Frankreich (FR) | |
| 1a374986-7a13-404a-beb3-d4e55b2f3f38 Schweden (SE) | |
| 769e2887-667c-488d-84b3-992b0392cb1d Deutschland (DE) | |
| b07f5b88-df19-44ea-9b24-1166e0467633 Deutschland (DE) | |
| e0b9ef63-af37-4f1d-9d29-8712b0d6dada Tschechische Republik (CZ) | |
| 303d2883-7aae-42e0-a662-1994ea230c4d Ungarn (HU) | |
| 48cb88eb-571d-4d66-98bd-d53a31a297d9 Polen (PL) | |
| a0cfd387-17bd-40a4-be30-2ffbdcfcce19 Niederlande (NL) | |
| 14490839-22c3-450d-8b37-fdf7136882fa Deutschland (DE) | |
| a71148dc-20e8-4e52-a8aa-8754d5d9236f Dänemark (DK) | |
| 92ab9ece-9e99-4529-bc2d-55be0af81929 Schweden (SE) | |
| fae73aed-fc5c-49f3-a64b-bd81b8b11224 Bulgarien (BG) | |
| e042bc29-5b45-4b4d-bf7e-d6589e04463e Portugal (PT) | |
| 9ed203e9-f58b-4c29-9145-863ea4efcfd4 Griechenland (GR) | |
| db0ea0e0-8be0-44c6-aeff-1a4aa1400723 Frankreich (FR) | |
| eaf1dbcf-49e8-4535-b0dd-1944de378d38 Polen (PL) | |
| db7044be-7572-49cd-b7d1-d939179c74cb Estland (EE) | |
| 8d32505b-14ee-4095-8aaf-0e24d5894493 Kroatien (CR) | |
| c9e94b93-27f3-4e98-b091-f96f04764d21 Belgien (BE) | |
| 63cec711-bc63-4c8d-9fac-c41034ace6d4 Deutschland (DE) | |
| 723e9727-cf0f-4827-af65-c98f0695aa51 Finnland (FI) | |
| 266db47a-b69b-4899-94ef-347d18cdf378 Norwegen (NO) | |
| 14db2515-4274-4c77-aa4a-7034e1b3a300 Polen (PL) | |
| 3cb9bee3-ddfc-4813-b00b-87caa5eb4a1f Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | ROHS, REACH |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | 96HYETAF000A000000XX |
| EAN | 8015644067120 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 803 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 120 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 1000 mm |
| Bruttogewicht Verpackungseinheit 1 | 129 kg |
| EAN Verpackungseinheit 1 | 8015644067120 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 1550 W |
| Bemessungsstrom (In) | 6300 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 75 kA |
| (für 3 s) 66 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 90 kA |
| (900 V AC) 75 kA | |
| Bemessungsdauerstrom (Iu) | 6300 A |
| Bemessungsspannung (Ur) | 900 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E6.2 |
| Geeignet für IT-Netzwerke | No |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK107680A4890 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Montage- und Betriebsanleitung Teil 2 | 1SDH001316R1003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 6300 A |
| Bemessungsspannung (EF003977) | 900 V |
| Überlastauslöser Stromeinstellung (EF002336) | 2520.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 3780.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 9450.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
