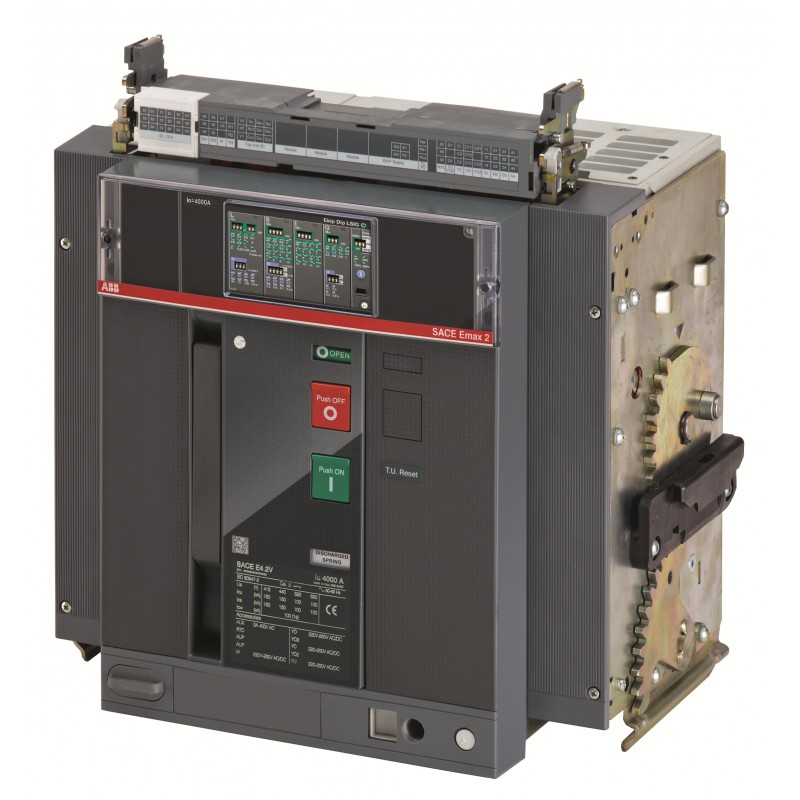

1SDA104518R1 ABB E4.2H/E9 3200 Ekip Dip LSIG 3p WMP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA104518R1 ABB E4.2H/E9 3200 Ekip Dip LSIG 3p WMP

1SDA104518R1

ABB

E4.2H/E9 3200 Ekip Dip LSIG 3p WMP

Offener Leistungsschalter Emax2 ausfahrbar In=3200 A 3P 900 V Version W

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $21,218.62
Stückpreis: $21,218.62
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108471A0821
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP548bf0f5-d53d-4d06-a7c2-654586ed5e06 Italien (IT)
Vereinfachtes SCIP6e1e38a9-8456-4516-a598-710db7246b0f Estland (EE)
dbad5931-188f-409b-b605-1ea07cb86649 Frankreich (FR)
60d170cb-9331-49ec-82db-b0bcad97cc74 Polen (PL)
35913f12-363b-4e5b-8d9d-11b180eb2d8b Ungarn (HU)
02921398-6e9d-45e3-9bc2-09272f8d8f5a Ungarn (HU)
a92cd578-1ad0-4b63-b6e2-d51fa36fba93 Spanien (ES)
6e1e38a9-8456-4516-a598-710db7246b0f Estland (EE)
c5470f7f-bf88-485b-a6f6-7ed1283bc9bf Schweden (SE)
fecae1ed-75e2-431e-bf44-74d6cab8f7fb Deutschland (DE)
dbad5931-188f-409b-b605-1ea07cb86649 Frankreich (FR)
2595d9f2-c7e0-4d4e-9e9e-0abbbb6b7d44 Deutschland (DE)
11e0793d-8ccb-490b-a04d-c64b25e53fc6 Polen (PL)
f73fdf05-b258-49d0-a622-d57d1fba79c9 Frankreich (FR)
d1364106-46c0-4488-b55b-b7ce1c2a4825 Belgien (BE)
34401270-dcf4-45bb-af22-36de7f66389e Schweden (SE)
a92cd578-1ad0-4b63-b6e2-d51fa36fba93 Spanien (ES)
02921398-6e9d-45e3-9bc2-09272f8d8f5a Ungarn (HU)
81fe403d-ba3d-4867-a4ac-c16897a5aab1 Belgien (BE)
2475e2f8-3043-4ae0-88ec-ef59a251b878 Norwegen (NO)
4dfc58bf-69f6-482e-a4bb-f45d8a7513c7 Deutschland (DE)
70d3f5d6-66c3-4c67-b333-963cda497153 Bulgarien (BG)
ab28cd53-2a42-4777-863f-daf713dc05fa Dänemark (DK)
ef8f8fc9-0b70-40e8-88ad-da2cb15f7c16 Deutschland (DE)
8b4dce19-1fad-4998-9382-e7fce6118e24 Finnland (FI)
1817837a-499b-45d3-828c-3e5acadc7cf0 Kroatien (CR)
4dfc58bf-69f6-482e-a4bb-f45d8a7513c7 Deutschland (DE)
81fe403d-ba3d-4867-a4ac-c16897a5aab1 Belgien (BE)
cf1aa97a-f07e-4bfb-8c1a-02e312504772 Tschechische Republik (CZ)
11e0793d-8ccb-490b-a04d-c64b25e53fc6 Polen (PL)
34401270-dcf4-45bb-af22-36de7f66389e Schweden (SE)
a2852968-b437-4dce-8f4a-56438740a224 Deutschland (DE)
2595d9f2-c7e0-4d4e-9e9e-0abbbb6b7d44 Deutschland (DE)
35913f12-363b-4e5b-8d9d-11b180eb2d8b Ungarn (HU)
fecae1ed-75e2-431e-bf44-74d6cab8f7fb Deutschland (DE)
c5470f7f-bf88-485b-a6f6-7ed1283bc9bf Schweden (SE)
e77bc150-a660-4cb4-8b38-83fda20c083f Niederlande (NL)
cf1aa97a-f07e-4bfb-8c1a-02e312504772 Tschechische Republik (CZ)
70d3f5d6-66c3-4c67-b333-963cda497153 Bulgarien (BG)
5008b12d-5fbf-4a40-b4c6-596b24465f69 Griechenland (GR)
ac7efcb5-08e5-4960-99c8-a29e23bf6cba Polen (PL)
ab28cd53-2a42-4777-863f-daf713dc05fa Dänemark (DK)
2475e2f8-3043-4ae0-88ec-ef59a251b878 Norwegen (NO)
a2852968-b437-4dce-8f4a-56438740a224 Deutschland (DE)
94a61b30-35de-49c1-968a-6930849236e7 Portugal (PT)
8b4dce19-1fad-4998-9382-e7fce6118e24 Finnland (FI)
1817837a-499b-45d3-828c-3e5acadc7cf0 Kroatien (CR)
ef8f8fc9-0b70-40e8-88ad-da2cb15f7c16 Deutschland (DE)
e77bc150-a660-4cb4-8b38-83fda20c083f Niederlande (NL)
f73fdf05-b258-49d0-a622-d57d1fba79c9 Frankreich (FR)
5008b12d-5fbf-4a40-b4c6-596b24465f69 Griechenland (GR)
d1364106-46c0-4488-b55b-b7ce1c2a4825 Belgien (BE)
ac7efcb5-08e5-4960-99c8-a29e23bf6cba Polen (PL)
94a61b30-35de-49c1-968a-6930849236e7 Portugal (PT)
60d170cb-9331-49ec-82db-b0bcad97cc74 Polen (PL)
Umgebungsbedingungen
UmweltinformationenROHS, REACH
Bestelldaten
Lokale Bestellnummer_USCON94HVENAC000A000000XX
EAN8015644065980
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)425 mm
Höhe (Netto-Abmessung)425 mm
Tiefe (Netto-Abmessung)383 mm
Nettogewicht60 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1615 mm
Bruttogewicht Verpackungseinheit 185 kg
EAN Verpackungseinheit 18015644065980
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionW
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = 900 V 1000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung743 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung900 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(800 V AC) 90 kA
(900 V AC) 75 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 75 kA
(für 3 s) 66 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(800 V AC) 90 kA
(900 V AC) 75 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)900 V
AuslöserEkip Dip LSIG
AuslösertypEL
AnmerkungenE9
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE4.2
Geeignet für IT-NetzwerkeNo
Klemmenanschlussartrückseitig waagerecht
Zertifikate und Deklarationen
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK107680A4889
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA104518R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 3200 A
Bemessungsspannung (EF003977) 900 V
Überlastauslöser Stromeinstellung (EF002336) 1280.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1920.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 4800.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Anschluss über separates Chassisteil
Gerätebauart (EF008240) Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) Anschluss über separates Chassisteil
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30
