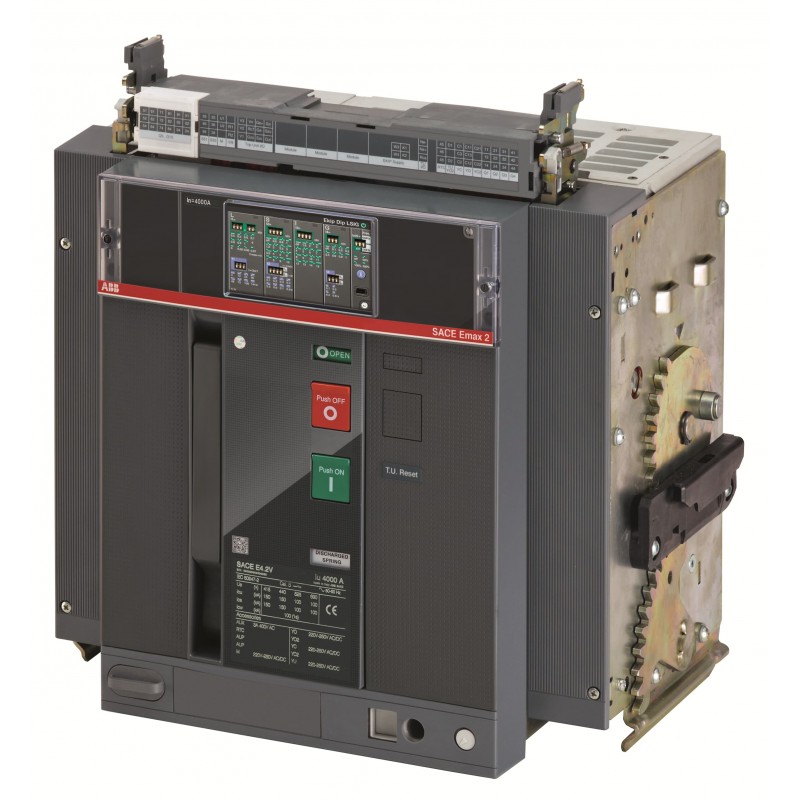

1SDA104502R1 ABB E4.2S/E9 4000 Ekip Dip LSI 3p WMP
1SDA104502R1
ABB
E4.2S/E9 4000 Ekip Dip LSI 3p WMP
E4.2S/E9 4000 Ekip Dip LSI 3p WMP Offener Leistungsschalter Emax2 900V AC Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2363 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 4a604708-4933-4bab-b27f-19fe1b26410a Italien (IT) |
| Vereinfachtes SCIP | 7f90fb8a-6b2e-4b6f-9832-ad5fa49971ac Deutschland (DE) |
| de87b304-0c9c-45a0-b94a-1b4fce3eb04b Niederlande (NL) | |
| cd1bdced-919e-4d27-b16f-0ed216140e41 Kroatien (CR) | |
| 24b2a67b-e22e-475e-bdc0-fff648e3a4be Polen (PL) | |
| 4cf47720-d9d9-4f79-b537-999b17ee8246 Tschechische Republik (CZ) | |
| deb5e441-5de0-4cba-a505-976695d07d4c Frankreich (FR) | |
| 8ad85ef2-585c-417b-8b1f-cee27fb844d8 Dänemark (DK) | |
| 6d1cd95d-3b89-4dde-a47a-2c4078216546 Deutschland (DE) | |
| c92783cb-a542-488f-9f7b-934175bc3d5f Deutschland (DE) | |
| afd4b6fc-957b-4347-afd1-569e39fab6e2 Deutschland (DE) | |
| b239d6e8-3710-462a-9249-d5d3cfc63af9 Deutschland (DE) | |
| 5fa479e5-a41b-4f4a-971a-bdb81057bccc Frankreich (FR) | |
| 53179bee-7765-44a8-aed6-5884fc73792c Finnland (FI) | |
| 3bb63a64-2155-417f-84e8-a5650f8e56e9 Estland (EE) | |
| 3d767975-bc9e-49fa-8a74-0f9172f39e09 Schweden (SE) | |
| 8a00aa4a-72f9-427f-80d8-c95207a82612 Belgien (BE) | |
| e727f3a9-322c-4646-a294-8216721bb234 Polen (PL) | |
| 7875ba9f-e91c-4361-bf38-3ee18d994442 Ungarn (HU) | |
| 405904b0-833f-454a-87ca-c2661eb2bf58 Norwegen (NO) | |
| f1f30e9a-9de9-4464-8405-3c38c4d991c5 Polen (PL) | |
| 75fdff52-2fd1-4773-b371-f78bd9f5f02b Griechenland (GR) | |
| 148cd8b0-1cbf-449d-b3a6-8475209cfe19 Portugal (PT) | |
| 7d623b69-d730-4aa7-8dc7-76820ac32798 Bulgarien (BG) | |
| 19b97d7b-acb4-44c8-86d0-6402fb5097a0 Schweden (SE) | |
| 147c4a02-67b1-4547-8f0c-f426aaf6e298 Spanien (ES) | |
| 3209303b-79d8-4a21-ad50-f0461ea35be7 Belgien (BE) | |
| c097d9a7-fe2a-4b95-85e4-b15fd79bdab8 Ungarn (HU) | |
| Umgebungsbedingungen | |
| Umweltinformationen | ROHS, REACH |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | 94SWERAB000A000000XX |
| EAN | 8015644065829 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 425 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 60 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 67 kg |
| EAN Verpackungseinheit 1 | 8015644065829 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 900 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 900 V |
| Auslöser | Ekip Dip LSI |
| Auslösertyp | EL |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E4.2 |
| Geeignet für IT-Netzwerke | No |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 4000 A |
| Bemessungsspannung (EF003977) | 900 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1600.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 2400.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 6000.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
