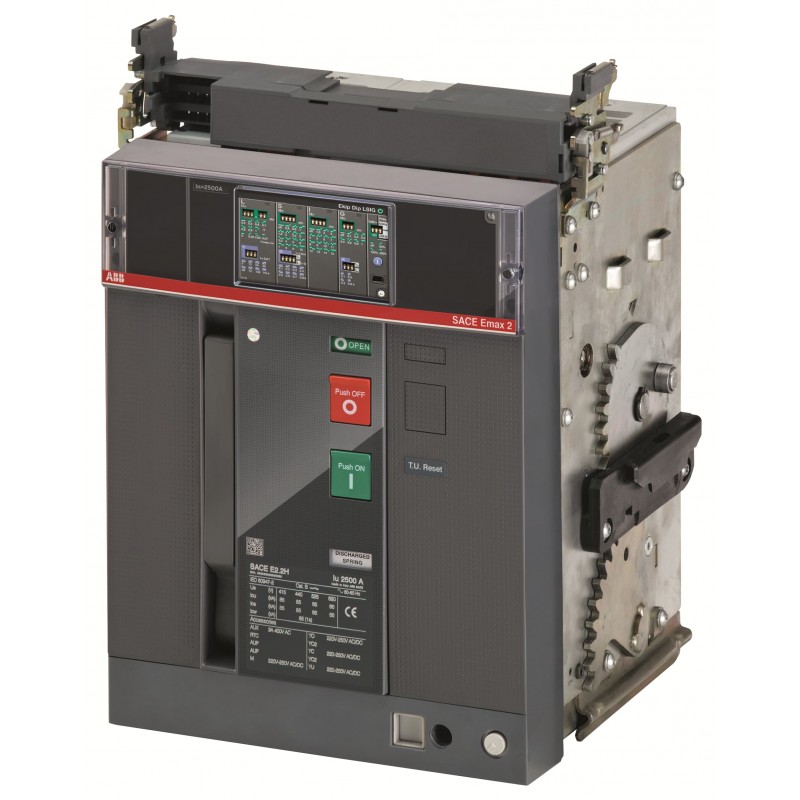

1SDA104437R1 ABB E2.2S/E9 1250 Ekip Dip LSI 3p WMP
1SDA104437R1
ABB
E2.2S/E9 1250 Ekip Dip LSI 3p WMP
E2.2S/E9 1250 Ekip Dip LSI 3p WMP Offener Leistungsschalter Emax2 900V AC Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 91612d35-f6bb-4ab7-a0c0-1838d592dca0 Italien (IT) |
| Vereinfachtes SCIP | 58ccc6eb-ba4e-4cf8-840b-59eb5402c86c Deutschland (DE) |
| 33b538a4-b5fa-4269-844b-8b44ed468761 Deutschland (DE) | |
| b7a5b976-e457-48bb-a2a3-793782a78c52 Ungarn (HU) | |
| 91c341c3-d5ec-46fd-ac1f-7ce5395e7150 Frankreich (FR) | |
| 2f57b36c-71ae-4d1c-812e-78b857f7406a Belgien (BE) | |
| f3cab02c-586a-496b-80b6-d8aac4b1e9a8 Schweden (SE) | |
| 31c35e12-67cb-4ee9-b7a2-a102b049e597 Polen (PL) | |
| 8646171f-ce0b-462c-bf3f-7c100f0453eb Portugal (PT) | |
| f753d192-9feb-421b-8f88-7ffb7846291a Bulgarien (BG) | |
| 5a90714b-df3d-4628-b896-068979abc240 Schweden (SE) | |
| 06ae3b52-070d-4451-884d-fd01d4d680b2 Ungarn (HU) | |
| 767f649f-181f-48cb-86aa-0f5f6dbd1c91 Estland (EE) | |
| 5b3036db-e274-43a5-9bf8-e78403767c71 Griechenland (GR) | |
| f5152dd8-cc05-4fd6-b6d2-fdc0ab7c9e91 Deutschland (DE) | |
| 4f6ac9ed-b995-4ac7-9cda-10a7d986670a Polen (PL) | |
| 9eeb92fe-9fe8-435d-b45e-1d4a44ce03ba Dänemark (DK) | |
| 6681c902-151c-4efa-9ead-f83d67149073 Finnland (FI) | |
| 91553d32-19ac-4025-bbd5-3ddab4d2926c Norwegen (NO) | |
| 21230d90-ae82-4205-8087-6ebb80a9ef3e Frankreich (FR) | |
| 1c7aba53-f96b-4016-89b6-767b2ff2cf50 Kroatien (CR) | |
| abd23c38-ab32-410e-9057-2a1619c27f5b Spanien (ES) | |
| 9709728d-a563-4bed-a1ec-1693d86f3475 Niederlande (NL) | |
| bc638d2f-531b-4aae-ac4c-5ca54228ebbc Belgien (BE) | |
| 6ce70c54-9233-4dee-b6fc-fc077b239f4d Deutschland (DE) | |
| 38c976f6-4934-4e7a-a073-7dae6b7a9288 Tschechische Republik (CZ) | |
| a1e8486e-9d26-498d-90f5-5e9acc8f672e Polen (PL) | |
| bba0d3d8-972d-4a96-ba0a-0e6eb1267de0 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | ROHS, REACH |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | 92SREHAB000A000000XX |
| EAN | 8056221026284 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 317 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 48 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 53 kg |
| EAN Verpackungseinheit 1 | 8056221026284 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 2000 Zyklen |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 176 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 50 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 50 kA |
| (900 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Bemessungsspannung (Ur) | 900 V |
| Auslöser | Ekip Dip LSI |
| Auslösertyp | EL |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E2.2 |
| Geeignet für IT-Netzwerke | Yes, 900V |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK107680A4888 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1250 A |
| Bemessungsspannung (EF003977) | 900 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1250 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 12500 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1875.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
