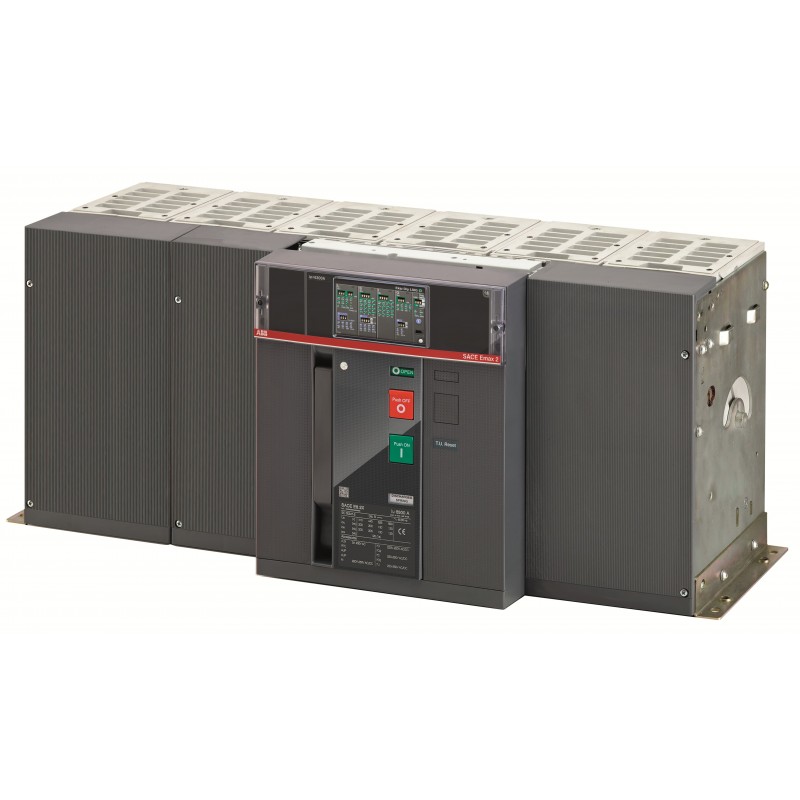

1SDA104423R1 ABB E6.2X/E9 6300 Ekip Dip LSIG 3p FHR
1SDA104423R1
ABB
E6.2X/E9 6300 Ekip Dip LSIG 3p FHR
E6.2X/E9 6300 Ekip Dip LSIG 3p FHR 3 Pole Zubehör Emax2
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2364 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 01cd1075-1488-4d53-aec9-edd1cbb74b8e Italien (IT) |
| Vereinfachtes SCIP | b8e9cd08-9343-44d5-bc6a-42c7751e1869 Schweden (SE) |
| 304c28f9-5b1c-4449-a930-06ae45e85838 Deutschland (DE) | |
| 43f7e450-d709-4652-ab60-3317e442edf5 Ungarn (HU) | |
| 6f2e103d-4d3e-4b22-8591-ae30ae7446dc Niederlande (NL) | |
| 43e9db55-a741-4e65-88e2-42423c85da35 Kroatien (CR) | |
| c55675b4-9e8c-4193-9f3b-c53e7f5d76f1 Estland (EE) | |
| 1348b710-8b82-4ae9-beda-cf1465178121 Portugal (PT) | |
| 6b06a63c-8d3c-44f8-b9c5-c0afae6c85f8 Griechenland (GR) | |
| 8888bcff-d0a8-4987-9afc-e325ffdc4750 Bulgarien (BG) | |
| d6a0f436-467a-4d87-acd8-23c8cb7e6b13 Schweden (SE) | |
| 82a1404f-340a-4342-a0de-36d3b415a93a Polen (PL) | |
| 3e22ebd6-72ba-47e8-864d-bda263e36a38 Deutschland (DE) | |
| 05b2b097-fe43-4845-b089-f36053e0fe4b Frankreich (FR) | |
| 63d9ec21-32cf-432b-ad45-ef4cb515cc15 Ungarn (HU) | |
| 56bde4d7-6f5d-4efc-a3b9-4baa74014208 Frankreich (FR) | |
| 62f3fdff-78c4-49ba-b848-64a62dd6ab1b Spanien (ES) | |
| 20164a47-3338-4d36-b322-52d2a9a7f962 Belgien (BE) | |
| ea6778c5-6a6a-49d2-94e8-86a71cb0d7c5 Deutschland (DE) | |
| 57e024b2-2895-4046-b2f1-0e8591832579 Polen (PL) | |
| e9212efc-7efa-4de0-adf1-eaf93ccb0bf3 Norwegen (NO) | |
| 65485899-3eb0-4173-af21-29659179f2c1 Finnland (FI) | |
| e488b27c-c1ea-409c-a5f9-56445f70fc09 Belgien (BE) | |
| 41d01a4d-a8ba-4e73-bda6-7d3953aa28f8 Tschechische Republik (CZ) | |
| f0d97c3d-ec63-47f9-b9ec-7f2cb2419678 Polen (PL) | |
| 8ce9b033-4fb6-40a8-9afb-f05e41e2540f Deutschland (DE) | |
| 4efa1aa1-922a-4159-9877-c48bdac06e13 Dänemark (DK) | |
| cc888a08-39fa-4eb0-9bf0-773748f2de6a Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | ROHS, REACH |
| Bestelldaten | |
| EAN | 8015644065034 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 762 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 109 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 1000 mm |
| Bruttogewicht Verpackungseinheit 1 | 129 kg |
| EAN Verpackungseinheit 1 | 8015644065034 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Zubehör |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 767 W |
| Bemessungsstrom (In) | 6300 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 100 kA |
| (900 V AC) 90 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 90 kA |
| (für 3 s) 90 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 100 kA |
| (900 V AC) 90 kA | |
| Bemessungsdauerstrom (Iu) | 6300 A |
| Bemessungsspannung (Ur) | 900 V |
| Auslöser | Ekip Dip LSIG |
| Auslösertyp | EL |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | X |
| Normen | IEC |
| Produktvariante | E6.2 |
| Geeignet für IT-Netzwerke | No |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK107680A4890 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 6300 A |
| Bemessungsspannung (EF003977) | 900 V |
| Überlastauslöser Stromeinstellung (EF002336) | 2520.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 3780.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 9450.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | hinten |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
