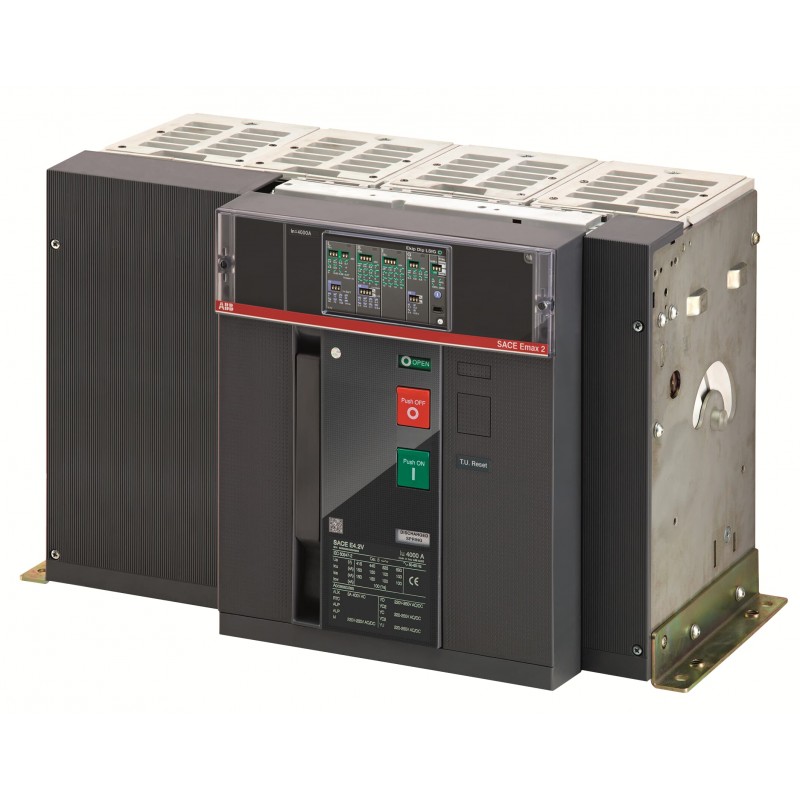

1SDA104407R1 ABB E4.2H/E9 3200 Ekip Dip LSI 4p FHR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA104407R1 ABB E4.2H/E9 3200 Ekip Dip LSI 4p FHR

1SDA104407R1

ABB

E4.2H/E9 3200 Ekip Dip LSI 4p FHR

E4.2H/E9 3200 Ekip Dip LSI 4p FHR Offener Leistungsschalter Emax2 900V AC mit rückseitig waagr Flachanschl

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $22,326.63
Stückpreis: $22,326.63
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108471A0821
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPf6591616-6a42-4cfd-b392-b6d550752262 Italien (IT)
Vereinfachtes SCIP4f86ca51-603c-418d-87bc-28ddd6b1f9e8 Belgien (BE)
4eb51ebd-44e4-4660-945e-c4f2d7ed7996 Belgien (BE)
9f58fa9c-28c0-40dd-968f-cf693cdb669b Deutschland (DE)
0ef3141b-1ffa-4103-900a-080d52cf0062 Norwegen (NO)
2f1e17c7-90e8-4ebe-a70b-9227661c78ab Deutschland (DE)
ee0fa74c-e173-4c5b-b5ad-0284134971d9 Bulgarien (BG)
2bd60bb3-e09a-4c7a-ada8-a548087314ce Dänemark (DK)
4f86ca51-603c-418d-87bc-28ddd6b1f9e8 Belgien (BE)
4db62e2b-5102-4e1f-af90-97aa66131af4 Finnland (FI)
157d9f87-d4a8-462b-be6b-186c5dcb1a97 Kroatien (CR)
9f58fa9c-28c0-40dd-968f-cf693cdb669b Deutschland (DE)
3e70e70a-3cbd-40be-a351-6f882df0596e Tschechische Republik (CZ)
a461c42a-53be-4ac3-842d-cf5cb97a0282 Polen (PL)
19cfd3b4-7cd4-47cc-a5ed-57f370df6417 Schweden (SE)
8cffb47f-500a-43b3-a225-8776506c6494 Deutschland (DE)
8cffb47f-500a-43b3-a225-8776506c6494 Deutschland (DE)
2bd60bb3-e09a-4c7a-ada8-a548087314ce Dänemark (DK)
da8ec89b-ffdd-4a0d-8a02-54259b73f591 Polen (PL)
da8ec89b-ffdd-4a0d-8a02-54259b73f591 Polen (PL)
461742ef-0630-422a-8a27-152176c9d1cb Portugal (PT)
baac23a1-af16-4724-8915-8e0b3af07e8e Polen (PL)
42c90f68-0761-49bc-b359-343db1383852 Griechenland (GR)
4db62e2b-5102-4e1f-af90-97aa66131af4 Finnland (FI)
461742ef-0630-422a-8a27-152176c9d1cb Portugal (PT)
2f1e17c7-90e8-4ebe-a70b-9227661c78ab Deutschland (DE)
d91e2116-e15e-46a9-9eaf-6ae7394471c2 Niederlande (NL)
0e856a5b-b5cb-49de-84ad-22f97ba05a52 Frankreich (FR)
0ef3141b-1ffa-4103-900a-080d52cf0062 Norwegen (NO)
42c90f68-0761-49bc-b359-343db1383852 Griechenland (GR)
157d9f87-d4a8-462b-be6b-186c5dcb1a97 Kroatien (CR)
e5fe5b15-946d-4cc3-80fb-155761e1d279 Schweden (SE)
2dec784d-106e-4a74-b67e-aec275b3a618 Deutschland (DE)
20b9b9b7-cc56-41cd-a62f-607d977a3d4e Ungarn (HU)
88021c90-a4ba-4fc0-badd-a0cc3fdf00e3 Deutschland (DE)
f2025fb5-e67c-4e73-bde8-6321a820bfb8 Spanien (ES)
8cd67ff1-33de-4929-9d99-99f9e7890401 Ungarn (HU)
84d9a1a3-618b-4643-ab5d-80414cfe00da Frankreich (FR)
88021c90-a4ba-4fc0-badd-a0cc3fdf00e3 Deutschland (DE)
3f628f7e-c8d6-4805-b072-755add71ec62 Estland (EE)
f2025fb5-e67c-4e73-bde8-6321a820bfb8 Spanien (ES)
4eb51ebd-44e4-4660-945e-c4f2d7ed7996 Belgien (BE)
19cfd3b4-7cd4-47cc-a5ed-57f370df6417 Schweden (SE)
a461c42a-53be-4ac3-842d-cf5cb97a0282 Polen (PL)
0e856a5b-b5cb-49de-84ad-22f97ba05a52 Frankreich (FR)
e5fe5b15-946d-4cc3-80fb-155761e1d279 Schweden (SE)
2dec784d-106e-4a74-b67e-aec275b3a618 Deutschland (DE)
3f628f7e-c8d6-4805-b072-755add71ec62 Estland (EE)
20b9b9b7-cc56-41cd-a62f-607d977a3d4e Ungarn (HU)
3e70e70a-3cbd-40be-a351-6f882df0596e Tschechische Republik (CZ)
ee0fa74c-e173-4c5b-b5ad-0284134971d9 Bulgarien (BG)
d91e2116-e15e-46a9-9eaf-6ae7394471c2 Niederlande (NL)
8cd67ff1-33de-4929-9d99-99f9e7890401 Ungarn (HU)
84d9a1a3-618b-4643-ab5d-80414cfe00da Frankreich (FR)
baac23a1-af16-4724-8915-8e0b3af07e8e Polen (PL)
Umgebungsbedingungen
UmweltinformationenROHS, REACH
Bestelldaten
Lokale Bestellnummer_USCON9CHVENBB000A000000XX
EAN8015644064877
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)510 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht70 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1610 mm
Länge Verpackungseinheit 1615 mm
Bruttogewicht Verpackungseinheit 181 kg
EAN Verpackungseinheit 18015644064877
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = 900 V 1000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole4P
Verlustleistung425 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)(gemäß IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung900 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(800 V AC) 90 kA
(900 V AC) 75 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 75 kA
(für 3 s) 66 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(800 V AC) 90 kA
(900 V AC) 75 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)900 V
AuslöserEkip Dip LSI
AuslösertypEL
AnmerkungenE9
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE4.2
Geeignet für IT-NetzwerkeNo
Klemmenanschlussartrückseitig waagerecht
Zertifikate und Deklarationen
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK107680A4889
Montage- und Betriebsanleitung1SDH001000R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA104407R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 3200 A
Bemessungsspannung (EF003977) 900 V
Überlastauslöser Stromeinstellung (EF002336) 1280.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1920.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 4800.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
