Vergrößern

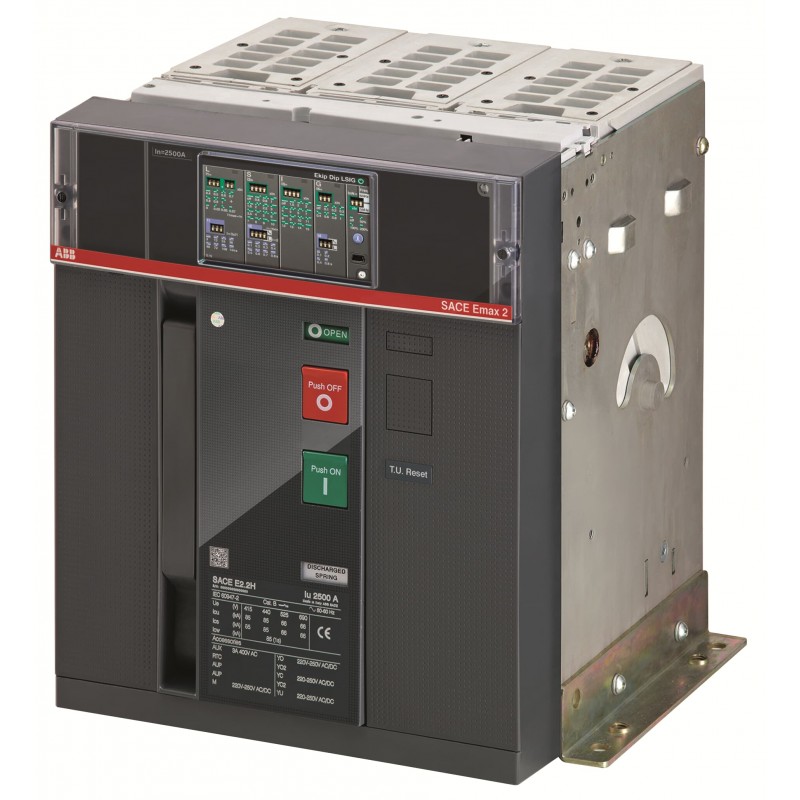

1SDA104353R1 ABB E2.2H/E9 2000 Ekip Dip LSIG 3p FHR
1SDA104353R1
ABB
E2.2H/E9 2000 Ekip Dip LSIG 3p FHR
E2.2H/E9 2000 Ekip Dip LSIG 3p FHR Offener Leistungsschalter Emax2 900V AC mit rückseitig waagr Flachanschl
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 3e8a1c4c-32a5-45b6-bdf2-9ab31ddb7026 China (CN) |
| Vereinfachtes SCIP | fb3023d5-76ae-4457-acd3-01fae8e2f59e Tschechische Republik (CZ) |
| 1e33b48a-0aa3-46f7-a8cd-bdf4959e2555 Deutschland (DE) | |
| 89b1ba5a-c24c-4fc4-b81b-e71554f1f812 Belgien (BE) | |
| 07acaf0b-1037-43a4-b1f2-4bbfd00c7a82 Finnland (FI) | |
| 7a6b4126-6372-4c4d-80b7-ce78b93cfca7 Deutschland (DE) | |
| 2ae6257a-19cc-4b46-b4a8-bd1c6d0cb96d Deutschland (DE) | |
| ec6144e6-4f06-4616-ab5b-f897eb9ca434 Frankreich (FR) | |
| 1c345975-c910-4276-8477-780f846b7ae2 Deutschland (DE) | |
| 19eab72e-8be0-4357-b9b9-7c50898cb5f6 Spanien (ES) | |
| 727aff2f-9c93-4d5a-8e9c-2bbce35a98e3 Frankreich (FR) | |
| 2cf6c16d-85ba-4334-8d81-265f4d14eb15 Polen (PL) | |
| 84358c3f-e69c-4649-afcb-729b63d7b7a2 Schweden (SE) | |
| 96fe9dc9-c68c-4d7d-a8a8-8d4d5970069b Dänemark (DK) | |
| 47fac03d-252d-41fb-a0e5-b1cf8f8d168f Norwegen (NO) | |
| 73f4e3ec-bda4-446e-8d52-43718db9c2c1 Belgien (BE) | |
| e97fc573-ed52-4a67-9409-6035fb08a89a Ungarn (HU) | |
| 06d3b5a9-e248-49b8-80cf-2b1910d83f6e Kroatien (CR) | |
| e57c886a-57cf-406d-a452-0f1fdc3778fa Griechenland (GR) | |
| f18e60ed-9543-40d1-91ec-5065c229d252 Deutschland (DE) | |
| 4b7fab14-cf89-4ccd-9edd-94f8209fca7f Bulgarien (BG) | |
| b1395d34-4885-4ebd-86c8-0ab87c10e58f Estland (EE) | |
| d96e5700-bf75-410b-b605-4a304d554391 Polen (PL) | |
| 8e91f775-c77c-4533-8483-63610415da7e Ungarn (HU) | |
| b359f1c9-6f82-44c0-857e-7003874aec43 Portugal (PT) | |
| 817f147f-73cf-48e6-b992-51b98528e090 Schweden (SE) | |
| e9190b91-7a3a-433e-8f10-5ba2d1e39d29 Polen (PL) | |
| 9c4b1896-52b6-47cf-8c6b-7fcbf484f641 Niederlande (NL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | ROHS, REACH |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | 92HTEKBC000A000000XX |
| EAN | 8015644064334 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 276 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 41 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 53 kg |
| EAN Verpackungseinheit 1 | 8015644064334 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 2000 Zyklen |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 212 W |
| Bemessungsstrom (In) | 2000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 2000 A |
| Bemessungsspannung (Ur) | 900 V |
| Auslöser | Ekip Dip LSIG |
| Auslösertyp | EL |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E2.2 |
| Geeignet für IT-Netzwerke | Yes, 900V |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK107680A4888 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 2000 A |
| Bemessungsspannung (EF003977) | 900 V |
| Überlastauslöser Stromeinstellung (EF002336) | 2000 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1200.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3000.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | hinten |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
