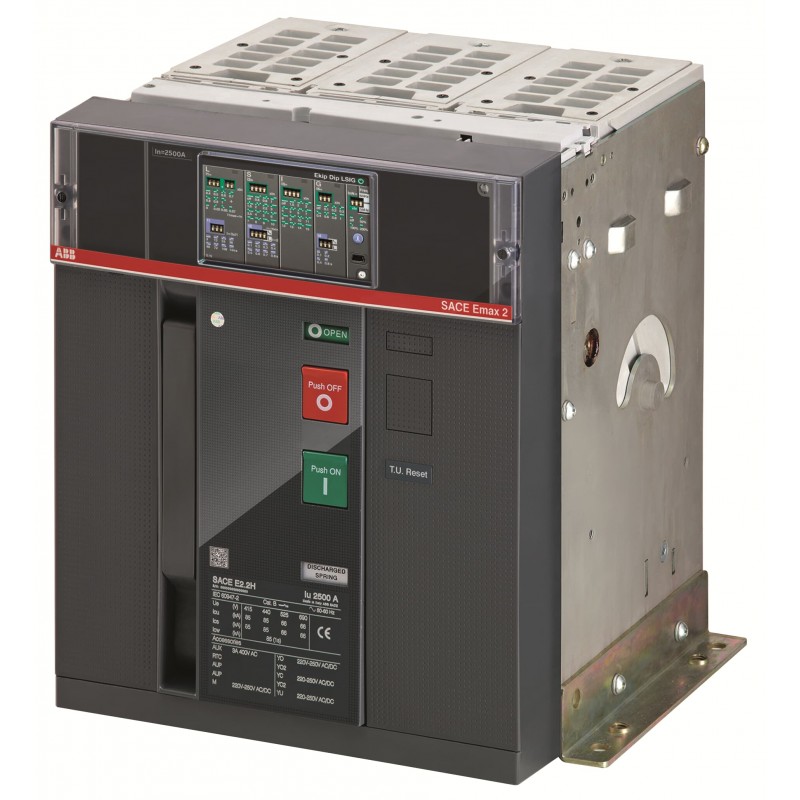

1SDA104348R1 ABB E2.2H/E9 1250 Ekip Dip LSIG 3p FHR
1SDA104348R1
ABB
E2.2H/E9 1250 Ekip Dip LSIG 3p FHR
E2.2H/E9 1250 Ekip Dip LSIG 3p FHR Offener Leistungsschalter Emax2 900V AC mit rückseitig waagr Flachanschl
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2361 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 851d5ce5-a9eb-4fb0-ade0-ab68492b68a4 Italien (IT) |
| Vereinfachtes SCIP | 3aec2553-09d2-44f5-8052-17f47f441fbd Deutschland (DE) |
| 725c30f1-c8a0-4a60-b63c-1645e7dbe836 Schweden (SE) | |
| b285b98b-eb66-4b44-812d-cdce9d5cfc6a Bulgarien (BG) | |
| dc00234e-c8ee-49ad-bdf4-5293d4650d0a Ungarn (HU) | |
| 747b8003-00f0-4f84-8ee0-8aaee66a3c4e Spanien (ES) | |
| dc938a32-780b-4885-b812-512171ddf124 Belgien (BE) | |
| 7d7a1873-7e64-4d1a-a1a8-841338656e2e Polen (PL) | |
| 5945f9d8-e4f1-4c7c-a58c-d3182236277c Tschechische Republik (CZ) | |
| 89789e52-4057-4f7b-b8e9-d82d443757a4 Polen (PL) | |
| 3a17927b-b91b-4406-83ba-a0ccee9a89df Kroatien (CR) | |
| 3ff34d00-aa0c-4b89-a31a-70a7d6568077 Niederlande (NL) | |
| 6245fcb6-9fd2-48dd-961c-cc0e84d1ffde Deutschland (DE) | |
| d3f55b36-41cb-4eba-83ec-d9a37ee2ef2b Frankreich (FR) | |
| 1a99a59a-f8a9-422e-8c59-dd800ddc08c0 Deutschland (DE) | |
| 953f8205-0edb-48a9-8447-7709677b204e Deutschland (DE) | |
| 3d74a1ee-b9a0-473d-8d37-a9f10095aec1 Dänemark (DK) | |
| c1814a57-2a72-4b3a-b964-24603d480fc0 Deutschland (DE) | |
| 0b322ecd-dc19-4734-acd8-e52eb826c8be Ungarn (HU) | |
| 39e1543a-71ba-4458-b8ee-9d2f343b9071 Polen (PL) | |
| e51ac7f5-e66f-465d-825a-5ff13e9b3535 Norwegen (NO) | |
| d0a3d530-f0cc-43e9-948f-6599a7a1c68a Finnland (FI) | |
| a03a9c36-3838-420d-85ea-501ac492ebdc Estland (EE) | |
| 085e0300-3def-4b3f-bc58-71c37eb90ec6 Frankreich (FR) | |
| 95a728a3-25c7-44da-8717-72f07202d200 Belgien (BE) | |
| 9744ade7-a71d-4964-b990-794407b6ccf6 Schweden (SE) | |
| 5a62d722-ec5e-4711-b784-9f8b708dd6e9 Griechenland (GR) | |
| 8094350a-c292-4c6d-87a2-b9af2f763b17 Portugal (PT) | |
| Umgebungsbedingungen | |
| Umweltinformationen | ROHS, REACH |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | 92HREHBC000A000000XX |
| EAN | 8015644064280 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 276 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 41 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 610 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 53 kg |
| EAN Verpackungseinheit 1 | 8015644064280 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 2000 Zyklen |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 83 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | (gemäß IEC 60947-2) 12 kV |
| Bemessungsisolationsspannung (Ui) | AC 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| (für 3 s) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (800 V AC) 65 kA |
| (900 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Bemessungsspannung (Ur) | 900 V |
| Auslöser | Ekip Dip LSIG |
| Auslösertyp | EL |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E2.2 |
| Geeignet für IT-Netzwerke | Yes, 900V |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200023D0109 |
| Konformitätserklärung - CE | 9AKK107680A4888 |
| Montage- und Betriebsanleitung | 1SDH001000R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1250 A |
| Bemessungsspannung (EF003977) | 900 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1250 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 12500 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1875.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | hinten |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
