ABBKompaktleistungsschalter ≤ 250 A Xtmax1SDA101956R1 ABB XT4X 160 MA 10 Im 50...100 3p F F

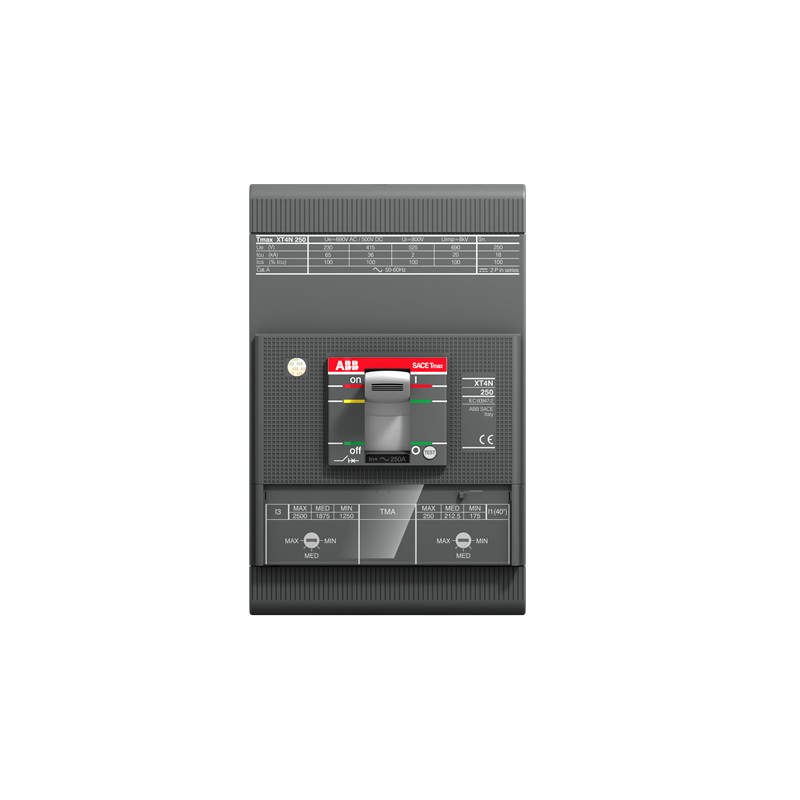

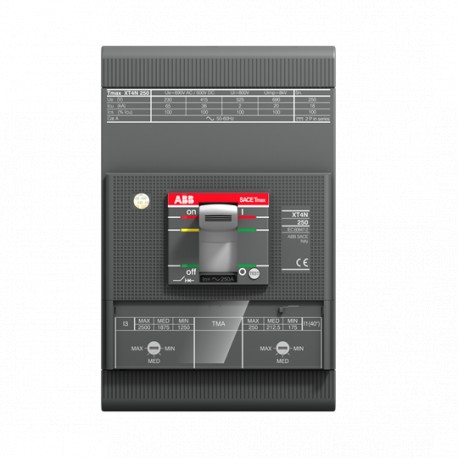

ABB 1SDA101956R1 1SDA101956R1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101956R1 ABB XT4X 160 MA 10 Im 50...100 3p F F

Artikel-Nr.: 1SDA101956R1

Hersteller: ABB

Beschreibung:

XT4X 160 MA 10 Im=50...100 3p F F
C.UNTERBRECHER TMAX XT4X 160 FEST DREIPOLIG MIT FRONTKLEMMEN UND MAGNETAUSLÖSER MA Iu 10 A I3=50...100 A

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
  • ABB > Kompaktleistungsschalter ≤ 250 A Xtmax

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 863,00 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

b'

Allgemeine Informationen

Erweiterter Produkttyp:
XT4X 160 MA 10 Im=50...100 3p F F
Produkt-ID:
Artikel-Nr.: 1SDA101956R1
Ean:
8056221020008
Katalogbeschreibung:
XT4X 160 MA 10 Im=50...100 3p F F
Lange Beschreibung:
C.UNTERBRECHER TMAX XT4X 160 FEST DREIPOLIG MIT FRONTKLEMMEN UND MAGNETAUSLÖSER MA Iu 10 A I3=50...100 A
\n

Bestellung

Ean:
8056221020008
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85389099

Dimensionen

Produktnetzbreite:
105 mm
Produkt-Nettohöhe:
160 mm
Produktnetztiefe / Länge:
82,5 mm
Produkt-Nettogewicht:
1,3 kg

Containerinformationen

Paket-Level-1-Einheiten:
1 Stück
Paketebene 1 Breite:
120 mm
Paketebene 1 Höhe:
160 mm
Paketebene 1 Tiefe / Länge:
190 mm
PaketStufe 1 Bruttogewicht:
1,4 kg
Paket Ebene 1 EAN:
8056221020008

Zusätzliche Informationen

Leistungsschaltertyp:
Motorschutz
Aktueller Typ:
AC/DC
Elektrische Haltbarkeit:
120 Zyklen pro Stunde

10000 Zyklus
Mechanische Haltbarkeit:
240 Zyklen pro Stunde

25000 Zyklus
Anzahl der Polen:
3
Bestellen Sie mehrfach:
1 Stück
Stromverlust:
bei Nennbetriebsbedingungen pro Pol 2 W
Produkt Haupttyp:
SACE Tmax XT
Produktname:
Geformter Gehäuse-Leistungsschalter
Produkttyp:
Cb
Nennstrom (IN):
10 A
Bewertete Impuls-Widerstand Spannung (UImp):
8 kV
Bewertete Instantaneous Short-Circuit-Stromeinstellung (IIch):
50...100 A
Nennisolationsspannung (UIch):
1000 V
Nennbetriebsspannung:
690 V AC

750 V DC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 200 kA

(415 V AC) 200 kA

(440 V AC) 200 kA

(500 V AC) 100 kA

(525 V AC) 100 kA

(690 V AC) 100 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 200 kA

(415 V AC) 200 kA

(440 V AC) 200 kA

(500 V AC) 100 kA

(525 V AC) 100 kA

(690 V AC) 100 kA

(250 V DC) 2 Pole in Serie 100 kA

(500 V DC) 2-polig in Reihe 100 kA

(500 V DC) 3-polig in Serie 100 kA

(750 V DC) 3-polig in Reihe 70 kA
Bewerteter ununterbrochener Strom (IU):
160 A
Release:
MUTTI
Freigabetyp:
M
Kurzschluss-Leistungsstufe:
X
Standards:
IEC 60947
Untertyp:
XT4
Terminalverbindungstyp:
Feste Leistungsschalter
Version:
F

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:
\n1SDC210100D0205
1SDC210099D0205
Konformitätserklärung - CE:
\n9AKK106713A5529
Anleitungen und Handbücher:
\n1SDH000722R0001
1SDH000721R0505

Klassifizierungen

ETIM 6:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 7:
EC000228 - Leistungsschalter für trafo/generator/installationsschutz
Objektklassifizierungscode:
Q
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
