ABBKompaktleistungsschalter ≤ 250 A Xtmax1SDA101953R1 ABB XT2V 160 Ekip Dip LIG In 10A 4p F F

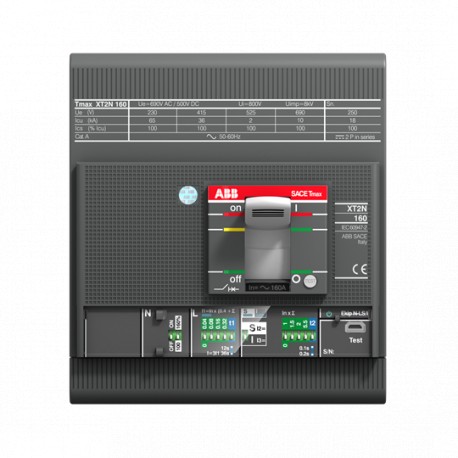

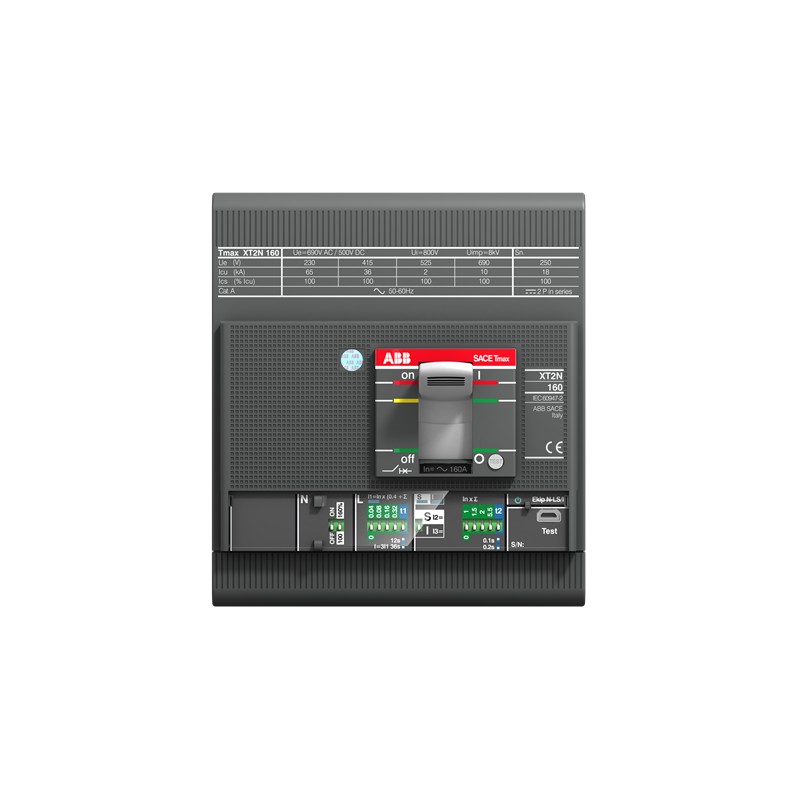

ABB 1SDA101953R1 1SDA101953R1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101953R1 ABB XT2V 160 Ekip Dip LIG In 10A 4p F F

Artikel-Nr.: 1SDA101953R1

Hersteller: ABB

Beschreibung:

XT2V 160 Ekip Dip LIG In=10A 4p F F
C.BREAKER TMAX XT2V 160 FEST VIERPOLIG MIT FRONTKLEMMEN UND SOLID-STATE-AUSLÖSER IN AC EKIP DIP LIG R 10 A

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
  • ABB > Kompaktleistungsschalter ≤ 250 A Xtmax

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 837,56 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

b'

Allgemeine Informationen

Erweiterter Produkttyp:
XT2V 160 Ekip Dip LIG In=10A 4p F F
Produkt-ID:
Artikel-Nr.: 1SDA101953R1
Ean:
8056221019972
Katalogbeschreibung:
XT2V 160 Ekip Dip LIG In=10A 4p F F
Lange Beschreibung:
C.BREAKER TMAX XT2V 160 FEST VIERPOLIG MIT FRONTKLEMMEN UND SOLID-STATE-AUSLÖSER IN AC EKIP DIP LIG R 10 A
\n

Bestellung

Ean:
8056221019972
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85389099

Dimensionen

Produktnetzbreite:
120 mm
Produkt-Nettohöhe:
130 mm
Produktnetztiefe / Länge:
82,5 mm
Produkt-Nettogewicht:
1,3 kg

Containerinformationen

Paket-Level-1-Einheiten:
1 Stück
Paketebene 1 Breite:
120 mm
Paketebene 1 Höhe:
160 mm
Paketebene 1 Tiefe / Länge:
190 mm
PaketStufe 1 Bruttogewicht:
1,4 kg
Paket Ebene 1 EAN:
8056221019972

Zusätzliche Informationen

Leistungsschaltertyp:
Stromverteilung
Aktueller Typ:
Ac
Elektrische Haltbarkeit:
120 Zyklen pro Stunde

8000 Zyklus
Mechanische Haltbarkeit:
240 Zyklen pro Stunde

25000 Zyklus
Anzahl der Polen:
4
Bestellen Sie mehrfach:
1 Stück
Stromverlust:
bei Nennbetriebsbedingungen pro Pol 0,1 W
Produkt Haupttyp:
SACE Tmax XT
Produktname:
Geformter Gehäuse-Leistungsschalter
Produkttyp:
Cb
Nennstrom (IN):
10 A
Bewertete Impuls-Widerstand Spannung (UImp):
8 kV
Nennisolationsspannung (UIch):
1000 V
Nennbetriebsspannung:
690 V AC

500 V DC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 150 kA

(415 V AC) 150 kA

(440 V AC) 150 kA

(500 V AC) 70 kA

(525 V AC) 50 kA

(690 V AC) 15 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 150 kA

(415 V AC) 150 kA

(440 V AC) 150 kA

(500 V AC) 70 kA

(525 V AC) 50 kA

(690 V AC) 20 kA
Bewerteter ununterbrochener Strom (IU):
160 A
Release:
Ekip Dip LIG
Freigabetyp:
El
Kurzschluss-Leistungsstufe:
V
Standards:
IEC 60947
Untertyp:
XT2
Terminalverbindungstyp:
Feste Leistungsschalter
Version:
F

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:
\n1SDC210100D0205
1SDC210099D0205
Konformitätserklärung - CE:
\n9AKK106713A5901
Anleitungen und Handbücher:
\n1SDH000721R0001
1SDH000721R0505

Klassifizierungen

ETIM 6:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 7:
EC000228 - Leistungsschalter für trafo/generator/installationsschutz
Objektklassifizierungscode:
Q
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
\n
'

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN
71 Mbytes
