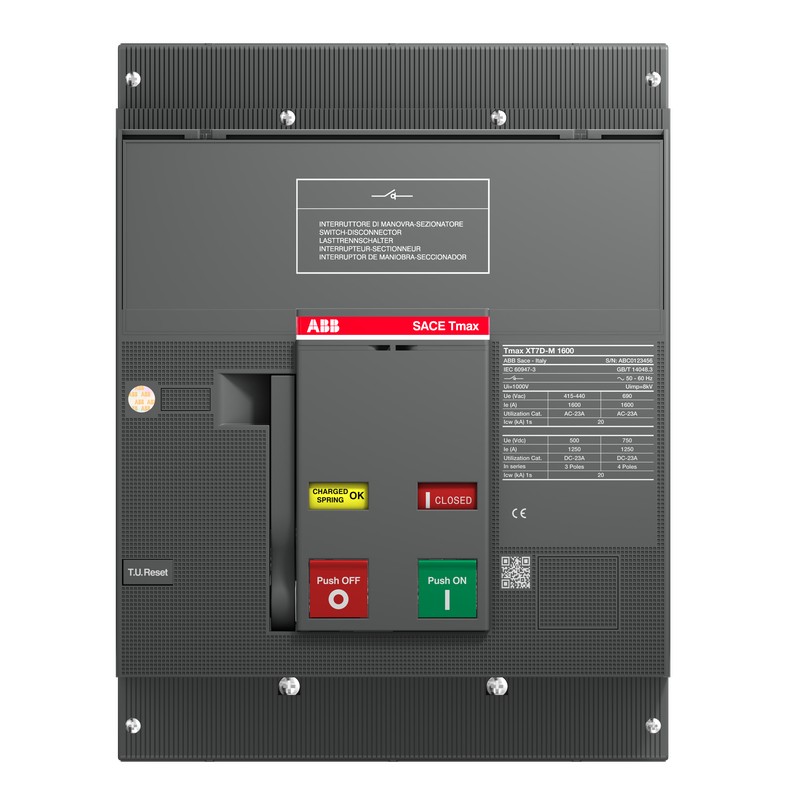

1SDA101914R1 ABB XT7D M 1600 3p F F
1SDA101914R1
ABB
XT7D M 1600 3p F F
Kompaktlasttrennschalter Tmax XT7M mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Lasttrennschalter
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2358 |
| Umweltprodukterklärung - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Verlängerung der Produktlebensdauer | Produktmodularität |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 180bc132-4afa-48d6-a147-b62875c64797 Italien (IT) |
| Vereinfachtes SCIP | 41d13423-4d08-4128-9175-3c0548761695 Ungarn (HU) |
| 5eaee16f-0fe1-4dee-9c4c-2bc4dafa1ae2 Frankreich (FR) | |
| 034b0354-1b5b-4c26-8a73-02c2107950a9 Tschechische Republik (CZ) | |
| 6d427b44-261e-4996-b0b7-e398496912c4 Deutschland (DE) | |
| ed8a13a2-399f-42d6-b0e6-95fc5001a1a4 Estland (EE) | |
| e89098f6-0399-47e4-b8bd-e09eede76835 Deutschland (DE) | |
| 7ec43cc0-9fb6-458e-a463-627514b4120d Kroatien (CR) | |
| 4a6493b6-b9da-4521-9e5f-57e1cdebf8d1 Schweden (SE) | |
| 87a62b66-74f2-4ac8-a960-d015926230de Dänemark (DK) | |
| 2f31aa79-23fc-49ae-83fd-4d4412e30de8 Deutschland (DE) | |
| 2d07a1a4-ad6b-44f9-9a0a-a7e7540aca8e Spanien (ES) | |
| b906b303-b0e6-4fc5-bb9a-2eac93f92344 Belgien (BE) | |
| 1b696a12-0b8b-4e38-a9db-dd188dc1ac8b Polen (PL) | |
| 918eadf8-f884-4cb2-b0de-d52dc53fd690 Finnland (FI) | |
| fa968ee1-c924-4472-9bee-d06f3492b695 Niederlande (NL) | |
| d202dd59-942a-4636-a3b4-c32e2830c178 Ungarn (HU) | |
| 9d5184be-5407-4aa3-81a4-e19369db8c26 Schweden (SE) | |
| d29a0333-28bf-4069-8e12-2887df35bf5b Norwegen (NO) | |
| abdc98a5-4a05-4d1e-b26b-e28f64f34859 Bulgarien (BG) | |
| 12cbe38a-14d9-4dd9-889f-370a87b9e4ff Polen (PL) | |
| ea1c70be-ef9b-453b-896b-1062ec1404d1 Polen (PL) | |
| 08c0f565-5fb2-4ad7-88f2-ccbd4f8b5d00 Deutschland (DE) | |
| b354f31c-a589-4c82-83e4-2b4b793a3469 Griechenland (GR) | |
| 00e0db3e-56b4-4303-8eee-ac921823049f Frankreich (FR) | |
| a843e0bb-79c0-430c-9d43-114007b4402b Belgien (BE) | |
| 4db83895-d210-41e6-b07c-54c06e0e1389 Deutschland (DE) | |
| 9f7074de-fd78-4318-b457-cbef974755e0 Portugal (PT) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XDELSFAZZAAAA00000 |
| E-Nummer (Norwegen) | 4380812 |
| EAN | 8056221019583 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 178 mm |
| Nettogewicht | 11 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 280 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 12.5 kg |
| EAN Verpackungseinheit 1 | 8056221019583 |
| Weitere Informationen | |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1337 |
| Technische Daten | |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 750 V DC | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Normen | IEC60947-2 |
| Produktvariante | XT7M |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Mechanische Zeichnungen | 1SDH002013A1102 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsspannung (EF001435) | 0 V |
| Bemessungsdauerstrom Iu (EF001389) | 1600 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 1600 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 20 kA |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | weiß |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
