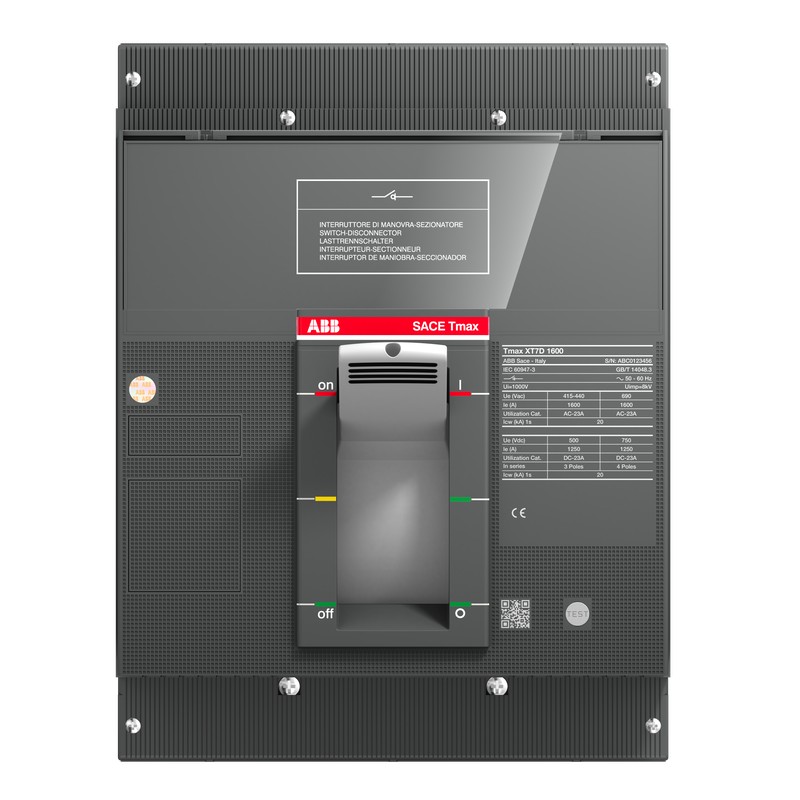

1SDA101908R1 ABB XT7D 1600 3p F F
1SDA101908R1
ABB
XT7D 1600 3p F F
Kompaktlasttrennschalter Tmax XT7D mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Lasttrennschalter
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2357 |
| Umweltprodukterklärung - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 7d6cc5e2-c284-4b75-8391-53a2e6222111 Italien (IT) |
| Vereinfachtes SCIP | 43a61f6f-dc17-4cff-9f69-ea072c601f69 Kroatien (CR) |
| d4e51da2-5f33-44cb-a67a-f339a42d2a56 Deutschland (DE) | |
| 1c16164a-6e6d-4ef1-8f6e-2360674ea7b1 Portugal (PT) | |
| f3e0bed7-51f0-40a1-a60c-ef1be68f661b Dänemark (DK) | |
| 2dec3349-08f1-495f-8aea-41783f7ee233 Schweden (SE) | |
| 1441a85c-7b58-4223-ab61-245897b3c11c Deutschland (DE) | |
| 7f9b01c9-ce77-4cc9-b759-9c22067835a6 Frankreich (FR) | |
| 2f91233f-b8ac-4198-8577-d6bc92bd32e4 Deutschland (DE) | |
| f66739cb-466c-426b-8bea-16d014d97b02 Deutschland (DE) | |
| b9cef1f9-b715-49c1-a09d-41e50b336428 Estland (EE) | |
| 536104f1-87dd-4c65-b4e6-82c05a5ad8a2 Spanien (ES) | |
| fd780fb3-3c60-490b-9083-c3f45cffbf0b Belgien (BE) | |
| 1df11215-ea61-4cf0-b1fe-cc826786f281 Ungarn (HU) | |
| 5e6e4e37-1fdd-469a-a4e4-fb7475ce6e42 Finnland (FI) | |
| df4b321a-865e-4522-ae6d-a6dc6a2b6867 Polen (PL) | |
| a4c26835-5f2f-4ce7-bc58-0349392b1476 Ungarn (HU) | |
| 29b6dbe5-e5b3-4ae4-a165-caa9790de6b7 Belgien (BE) | |
| 476b40b3-268d-4bf3-a7ae-56c98212e236 Griechenland (GR) | |
| ae164f54-53b8-472b-b9e1-04a8563eeafa Frankreich (FR) | |
| 4bfff706-c4b9-4874-a733-9c46f113e4d1 Deutschland (DE) | |
| 386aec38-9a6a-4107-9a33-326a991f1f9a Tschechische Republik (CZ) | |
| 354456aa-748f-4635-8cf0-0ecf5870b524 Schweden (SE) | |
| b064decd-0288-4638-9a5e-89216b1dcde6 Norwegen (NO) | |
| 90a0b491-8589-48cd-8409-db1e174f7cec Niederlande (NL) | |
| 5bc625ac-d4a0-4b4c-a3f6-a84b3693a7bc Bulgarien (BG) | |
| bded5075-f7c3-4647-b590-5c1f275c2479 Polen (PL) | |
| 79fa2a01-d65d-4154-bdee-916658d56480 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT7DE316FDFF000XXX |
| E-Nummer (Norwegen) | 4380809 |
| EAN | 8056221019521 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 166 mm |
| Nettogewicht | 9.7 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 280 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 11.2 kg |
| EAN Verpackungseinheit 1 | 8056221019521 |
| Weitere Informationen | |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | SD (Lasttrennschalter) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Technische Daten | |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 10000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 750 V DC | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Normen | IEC60947-2 |
| Produktvariante | XT7 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Mechanische Zeichnungen | 1SDH002013A1101 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsspannung (EF001435) | 0 V |
| Bemessungsdauerstrom Iu (EF001389) | 1600 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 1600 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 20 kA |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | weiß |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP20 |
| Schutzart (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
