> ABB>Geformte Fall " Isomax - Tmax ">1SDA101776R1 ABB XT7L M 1250 Ekip Dip LSIG In1250A 4p F F
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

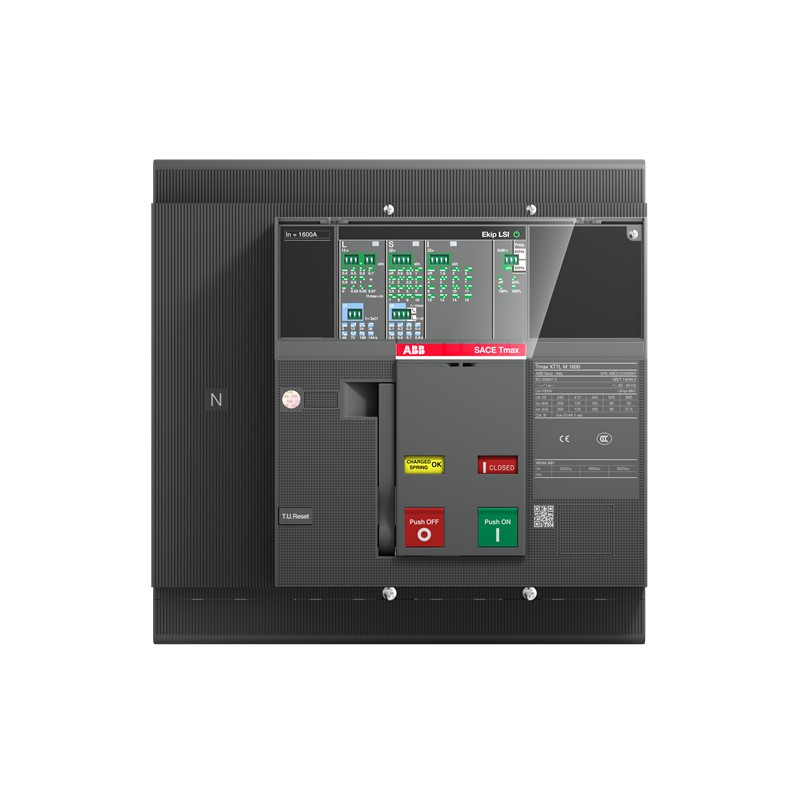

1SDA101776R1 ABB XT7L M 1250 Ekip Dip LSIG In1250A 4p F F Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101776R1 ABB XT7L M 1250 Ekip Dip LSIG In1250A 4p F F

1SDA101776R1

ABB

XT7L M 1250 Ekip Dip LSIG In1250A 4p F F

Kompaktleistungsschalter Tmax XT7M mit vorderseitigen Anschlüssen, 4polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $7,290.66
Stückpreis: $7,290.66
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2358
Umweltprodukterklärung - EPD9AKK108468A1896
9AKK108468A4411
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPab6d7cb6-1fe0-44b9-a098-3bb66fc251d5 Italien (IT)
Vereinfachtes SCIP6475fd28-d6eb-466d-9880-93f5db5e40ea Frankreich (FR)
1b3946c1-e8a7-49ae-99f8-a52934975a90 Polen (PL)
be60d041-ca22-421a-b288-5eb0acf9525c Estland (EE)
7bc5a63d-8b87-4a9f-894d-f8ef916d8fb6 Bulgarien (BG)
0c4cc17d-30c2-4b52-93c3-80c36eed126b Ungarn (HU)
2ac336ca-f773-439c-bb1b-e31acc75eefe Belgien (BE)
906a8041-5d46-4efd-863c-87098ce2e864 Ungarn (HU)
be60d041-ca22-421a-b288-5eb0acf9525c Estland (EE)
0c4cc17d-30c2-4b52-93c3-80c36eed126b Ungarn (HU)
94b8a46a-cbaf-4c9e-a719-fdc666a0e18b Deutschland (DE)
48d78f37-ecf8-495d-af25-7dcac8b7cf2e Schweden (SE)
0d4e1532-3b64-47bc-b61d-44dd60a74a77 Deutschland (DE)
ac3358c6-7971-4d2d-bdd5-117e85ca8ca9 Frankreich (FR)
83fa1e53-15d9-4808-a5a1-1789979986ea Schweden (SE)
ce55a066-324e-44a6-b104-aa136ff1fc9f Polen (PL)
6245ae84-5f35-45e6-856d-68de2befd7da Griechenland (GR)
1b3946c1-e8a7-49ae-99f8-a52934975a90 Polen (PL)
443d3304-4974-4f20-a80a-0f9a190eaf65 Portugal (PT)
dc59b39c-923d-4ef6-9d67-b324a0669714 Polen (PL)
7fb15276-18de-464f-bf33-f58a63362990 Deutschland (DE)
e94d695e-df74-4463-b00a-9d8258b2c703 Deutschland (DE)
dbc39a9d-01f4-4ffc-a4ab-b7292f1db57e Finnland (FI)
fe67fddf-3888-491b-85eb-71786aa2a50c Belgien (BE)
83fa1e53-15d9-4808-a5a1-1789979986ea Schweden (SE)
7fb15276-18de-464f-bf33-f58a63362990 Deutschland (DE)
95d18381-428a-4895-9a6d-a57b156e7633 Tschechische Republik (CZ)
dc59b39c-923d-4ef6-9d67-b324a0669714 Polen (PL)
dbc39a9d-01f4-4ffc-a4ab-b7292f1db57e Finnland (FI)
0f221c2b-0172-40c3-a534-31325ffa3f83 Spanien (ES)
fe67fddf-3888-491b-85eb-71786aa2a50c Belgien (BE)
2ac336ca-f773-439c-bb1b-e31acc75eefe Belgien (BE)
e94d695e-df74-4463-b00a-9d8258b2c703 Deutschland (DE)
b7b2447d-28ec-4483-8ed8-29d90d92bbe5 Norwegen (NO)
7bc5a63d-8b87-4a9f-894d-f8ef916d8fb6 Bulgarien (BG)
c76d7970-3f93-4941-b548-75d11534f710 Dänemark (DK)
f9a3d99b-399c-478f-969f-e4ad49bbd2d9 Deutschland (DE)
906a8041-5d46-4efd-863c-87098ce2e864 Ungarn (HU)
6475fd28-d6eb-466d-9880-93f5db5e40ea Frankreich (FR)
0f221c2b-0172-40c3-a534-31325ffa3f83 Spanien (ES)
95d18381-428a-4895-9a6d-a57b156e7633 Tschechische Republik (CZ)
e2665ad9-55c4-4ef6-ae3a-23a39a96b78d Niederlande (NL)
762e5ce9-f5c2-499b-9f70-c754fcda1f8c Kroatien (CR)
94b8a46a-cbaf-4c9e-a719-fdc666a0e18b Deutschland (DE)
0d4e1532-3b64-47bc-b61d-44dd60a74a77 Deutschland (DE)
443d3304-4974-4f20-a80a-0f9a190eaf65 Portugal (PT)
48d78f37-ecf8-495d-af25-7dcac8b7cf2e Schweden (SE)
e2665ad9-55c4-4ef6-ae3a-23a39a96b78d Niederlande (NL)
f9a3d99b-399c-478f-969f-e4ad49bbd2d9 Deutschland (DE)
ac3358c6-7971-4d2d-bdd5-117e85ca8ca9 Frankreich (FR)
c76d7970-3f93-4941-b548-75d11534f710 Dänemark (DK)
ce55a066-324e-44a6-b104-aa136ff1fc9f Polen (PL)
b7b2447d-28ec-4483-8ed8-29d90d92bbe5 Norwegen (NO)
6245ae84-5f35-45e6-856d-68de2befd7da Griechenland (GR)
762e5ce9-f5c2-499b-9f70-c754fcda1f8c Kroatien (CR)
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... 125 °C
Umweltinformationen9AKK108467A6707
Bestelldaten
Lokale Bestellnummer_USCONXLEKDFAZZAAAA00000
EAN8056221018203
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)280 mm
Höhe (Netto-Abmessung)268 mm
Tiefe (Netto-Abmessung)178 mm
Nettogewicht14 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1360 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1360 mm
Bruttogewicht Verpackungseinheit 115.5 kg
EAN Verpackungseinheit 18056221018203
Weitere Informationen
Anschließbar an Leistungsschalter TyEnergieverteilung
BaureiheSACE Tmax XT
ProduktnameKompaktleistungsschalter
ProdukttypCB (Komplettgerät Schalteinheit + Schutzauslöser)
VersionF
CAD Maßzeichnung1SDH002065A1437
Technische Daten
StromartAC
Elektrische Belastbarkeit3000 Zyklen
60 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole4P
Bestellmenge1 Stück
Verlustleistungbei Bemessungsbedingungen pro Pol 57 W
Bemessungsstrom (In)1250 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Bemessungskurzzeitstromfestigkeit (Icw)20 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Bemessungsdauerstrom (Iu)1250 A
AuslöserEkip Dip LSIG
AuslösertypEL
KurzschlussfestigkeitL
NormenIEC60947-2
ProduktvarianteXT7M
Klemmenanschlussartvorderseitig
Zertifikate und Deklarationen
Datenblatt, technische Information2CDC210017C0101
1SDC210099D0206
Konformitätserklärung - CE9AKK107046A9648
Mechanische Zeichnungen1SDH002013A1102
Verdrahtungsplan1SDM000002A1001
Montage- und Betriebsanleitung1SDH002013A1001
1SDH002013A1002
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA101776R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1250 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 1250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1250 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1250 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Knebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG ABB TMAX XT EN.pdf 70 Mbytes
