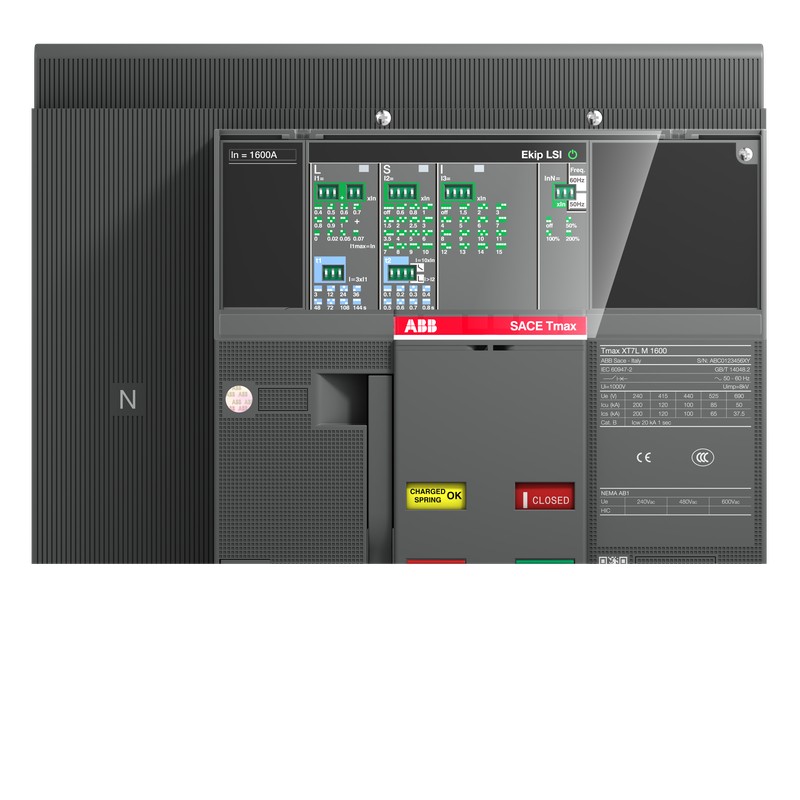

1SDA101659R1 ABB XT7S M 1000 Ekip Dip LSI In 1000A 4p F F Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101659R1 ABB XT7S M 1000 Ekip Dip LSI In 1000A 4p F F

1SDA101659R1

ABB

XT7S M 1000 Ekip Dip LSI In=1000A 4p F F

Kompaktleistungsschalter Tmax XT7M mit vorderseitigen Anschlüssen, 4polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $5,211.54
Stückpreis: $5,211.54
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2358
Umweltprodukterklärung - EPD9AKK108468A1896
9AKK108468A4411
Verlängerung der ProduktlebensdauerProduktmodularität
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP00956c8c-7c1c-4406-a426-e5b7a1e715d1 Italien (IT)
Vereinfachtes SCIP7d62b807-80ca-4534-9335-0180f6d9e9ed Polen (PL)
53ad3124-2ea8-4a74-9098-0f02035295dd Frankreich (FR)
7d0ad486-1b65-4f63-ac31-b85161d68503 Griechenland (GR)
e30034ab-d955-43a4-94e3-7bc247da1017 Kroatien (CR)
60d450ce-3594-41fb-bced-be6ff04090ac Norwegen (NO)
771af2ce-c93d-4af6-913d-9f75ab8d51c8 Polen (PL)
6aa99978-92de-4cb2-98da-3fb095df9cef Dänemark (DK)
1f93f8ed-e9ac-4e97-9d48-182126160308 Deutschland (DE)
3e194c69-5a1a-4105-a9e1-7a1dd8c122ee Niederlande (NL)
b38b6b76-b6fc-471c-adf9-e2577dd9f8d0 Schweden (SE)
0eaf8192-8d10-4548-9eaa-d0ee2cce5f4c Deutschland (DE)
e30034ab-d955-43a4-94e3-7bc247da1017 Kroatien (CR)
1f498897-e6e4-4b34-b049-4b3d9e87f9d3 Portugal (PT)
59c19ba7-252c-4956-b1b4-cd726d7ab2b1 Deutschland (DE)
771af2ce-c93d-4af6-913d-9f75ab8d51c8 Polen (PL)
b489b3b1-d157-4b94-b704-2d80bda795e6 Spanien (ES)
e7f65c72-2ed5-41fd-98fb-55bd284b0420 Finnland (FI)
ad9ea00e-e53c-4e01-96e5-31f09cbaaac3 Deutschland (DE)
d2916da0-6373-4a8f-b8cf-be71d31782df Polen (PL)
7d0ad486-1b65-4f63-ac31-b85161d68503 Griechenland (GR)
1f498897-e6e4-4b34-b049-4b3d9e87f9d3 Portugal (PT)
8cdcbd92-f5da-49c9-8057-f12903b73eb8 Schweden (SE)
a23a2609-a276-4dbf-a595-7448d3bc3c1e Frankreich (FR)
59c19ba7-252c-4956-b1b4-cd726d7ab2b1 Deutschland (DE)
0f9e50a9-5473-4cbf-b374-28ff55a991e6 Ungarn (HU)
b489b3b1-d157-4b94-b704-2d80bda795e6 Spanien (ES)
0f9e50a9-5473-4cbf-b374-28ff55a991e6 Ungarn (HU)
065af33a-a62f-48f9-945b-c335a9b5f754 Estland (EE)
d2916da0-6373-4a8f-b8cf-be71d31782df Polen (PL)
a23a2609-a276-4dbf-a595-7448d3bc3c1e Frankreich (FR)
dc473b11-7a8b-448e-9c14-cd794776a494 Ungarn (HU)
065af33a-a62f-48f9-945b-c335a9b5f754 Estland (EE)
dc473b11-7a8b-448e-9c14-cd794776a494 Ungarn (HU)
2a947992-39b3-43bc-95a1-9c71e45388df Tschechische Republik (CZ)
3b8536be-7bbf-4056-aae8-1b60a77151bc Bulgarien (BG)
3e194c69-5a1a-4105-a9e1-7a1dd8c122ee Niederlande (NL)
2a947992-39b3-43bc-95a1-9c71e45388df Tschechische Republik (CZ)
b38b6b76-b6fc-471c-adf9-e2577dd9f8d0 Schweden (SE)
53ad3124-2ea8-4a74-9098-0f02035295dd Frankreich (FR)
0eaf8192-8d10-4548-9eaa-d0ee2cce5f4c Deutschland (DE)
8cdcbd92-f5da-49c9-8057-f12903b73eb8 Schweden (SE)
7d62b807-80ca-4534-9335-0180f6d9e9ed Polen (PL)
ec8ced76-b40f-4a28-aaf0-a1b4460d8dce Belgien (BE)
8fb6dc85-ce64-4008-95c2-fa3c04162bf8 Belgien (BE)
1f93f8ed-e9ac-4e97-9d48-182126160308 Deutschland (DE)
e7f65c72-2ed5-41fd-98fb-55bd284b0420 Finnland (FI)
4a849e95-3a97-4be6-92cb-99f0af61a66b Deutschland (DE)
ad9ea00e-e53c-4e01-96e5-31f09cbaaac3 Deutschland (DE)
3b8536be-7bbf-4056-aae8-1b60a77151bc Bulgarien (BG)
6aa99978-92de-4cb2-98da-3fb095df9cef Dänemark (DK)
8fb6dc85-ce64-4008-95c2-fa3c04162bf8 Belgien (BE)
60d450ce-3594-41fb-bced-be6ff04090ac Norwegen (NO)
4a849e95-3a97-4be6-92cb-99f0af61a66b Deutschland (DE)
ec8ced76-b40f-4a28-aaf0-a1b4460d8dce Belgien (BE)
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... 125 °C
Umweltinformationen9AKK108467A6707
Bestelldaten
Lokale Bestellnummer_USCONXSEFCFAZZAAAA00000
E-Nummer (Norwegen)4380890
EAN8056221017039
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)280 mm
Höhe (Netto-Abmessung)268 mm
Tiefe (Netto-Abmessung)178 mm
Nettogewicht14 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1360 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1360 mm
Bruttogewicht Verpackungseinheit 115.5 kg
EAN Verpackungseinheit 18056221017039
Weitere Informationen
Anschließbar an Leistungsschalter TyEnergieverteilung
BaureiheSACE Tmax XT
ProduktnameKompaktleistungsschalter
ProdukttypCB (Komplettgerät Schalteinheit + Schutzauslöser)
VersionF
CAD Maßzeichnung1SDH002065A1437
Technische Daten
StromartAC
Elektrische Belastbarkeit3000 Zyklen
60 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole4P
Bestellmenge1 Stück
Verlustleistungbei Bemessungsbedingungen pro Pol 37 W
Bemessungsstrom (In)1000 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)20 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Bemessungsdauerstrom (Iu)1000 A
AuslöserEkip Dip LSI
AuslösertypEL
KurzschlussfestigkeitS
NormenIEC60947-2
ProduktvarianteXT7M
Klemmenanschlussartvorderseitig
Zertifikate und Deklarationen
Datenblatt, technische Information2CDC210017C0101
1SDC210099D0206
Konformitätserklärung - CE9AKK107046A9648
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
Mechanische Zeichnungen1SDH002013A1102
Verdrahtungsplan1SDM000002A1001
Montage- und Betriebsanleitung1SDH002013A1001
1SDH002013A1002
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA101659R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1000 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 1000 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1000 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1000 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Knebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG ABB TMAX XT EN.pdf 70 Mbytes
