ABBGeformte Fall " Isomax - Tmax "1SDA101506R1 ABB XT7L M 800 Ekip Touch LSI In 800A 3p F F

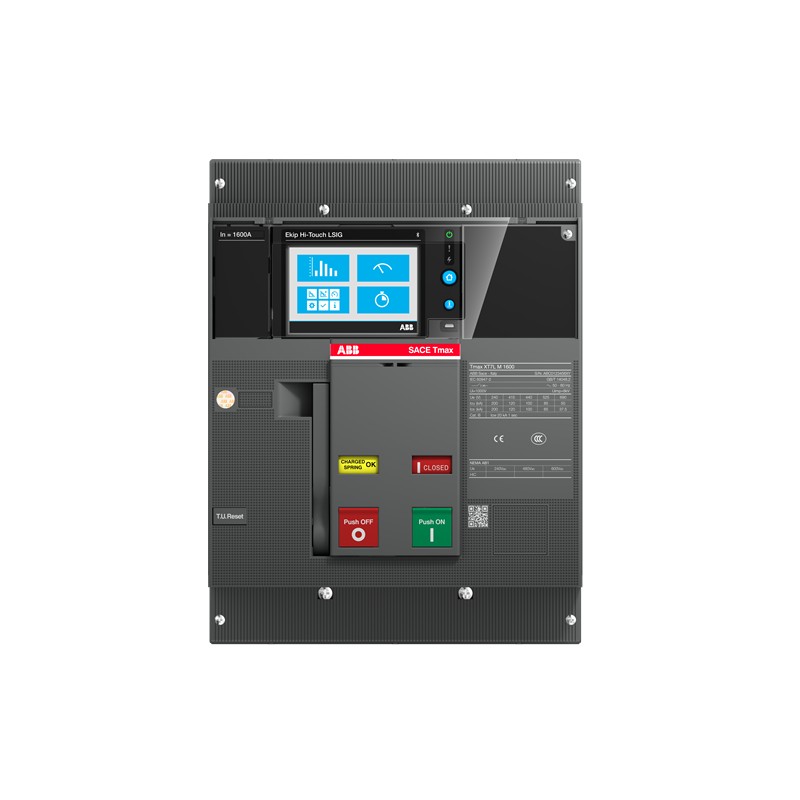

ABB 1SDA101506R1 1SDA101506R1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101506R1 ABB XT7L M 800 Ekip Touch LSI In 800A 3p F F

Artikel-Nr.: 1SDA101506R1

Hersteller: ABB

Beschreibung:

XT7L M 800 Ekip Touch LSI In=800A 3p F F
C.BREAKER TMAX XT7L 800 FEST DREIPOLIG MIT FRONTKLEMMEN UND ENERGIESPEICHER BETÄTIGUNG UND HEBELBETÄTIGUNG UND SOLID-STATE-AUSLÖSER IN AC EKIP TOUCH LSI R 800

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
  • ABB > Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 4.410,90 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

b'

Allgemeine Informationen

Erweiterter Produkttyp:
XT7L M 800 Ekip Touch LSI In=800A 3p F F
Produkt-ID:
Artikel-Nr.: 1SDA101506R1
Ean:
8015644020170
Katalogbeschreibung:
XT7L M 800 Ekip Touch LSI In=800A 3p F F
Lange Beschreibung:
C.BREAKER TMAX XT7L 800 FEST DREIPOLIG MIT FRONTKLEMMEN UND ENERGIESPEICHER BETÄTIGUNG UND HEBELBETÄTIGUNG UND SOLID-STATE-AUSLÖSER IN AC EKIP TOUCH LSI R 800
\n

Bestellung

Ean:
8015644020170
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85362090

Dimensionen

Produktnetzbreite:
210 mm
Produkt-Nettohöhe:
268 Millimeter
Produktnetztiefe / Länge:
178 mm
Produkt-Nettogewicht:
9,7 kg

Containerinformationen

Paket-Level-1-Einheiten:
1 Stück
Paketebene 1 Breite:
280 mm
Paketebene 1 Höhe:
350 mm
Paketebene 1 Tiefe / Länge:
360 mm
PaketStufe 1 Bruttogewicht:
11,2 kg
Paket Ebene 1 EAN:
8015644020170

Zusätzliche Informationen

Leistungsschaltertyp:
Stromverteilung
Aktueller Typ:
Ac
Elektrische Haltbarkeit:
120 Zyklen pro Stunde

3000 Zyklus
Mechanische Haltbarkeit:
240 Zyklen pro Stunde

Zyklus 20000
Anzahl der Polen:
3
Bestellen Sie mehrfach:
1 Stück
Stromverlust:
bei Nennbetriebsbedingungen pro Pol 24 W
Produkt Haupttyp:
SACE Tmax XT
Produktname:
Geformter Gehäuse-Leistungsschalter
Produkttyp:
Cb
Nennstrom (IN):
800 A
Bewertete Impuls-Widerstand Spannung (UImp):
8 kV
Nennisolationsspannung (UIch):
1000 V
Nennbetriebsspannung:
690 V AC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 120 kA

(415 V AC) 120 kA

(440 V AC) 100 kA

(500 V AC) 85 kA

(525 V AC) 65 kA

(690 V AC) 50 kA
Bewertete Kurzzeit-Standstrom (ICw):
20 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
(220 V AC) 200 kA

(230 V AC) 200 kA

(240 V AC) 200 kA

(380 V AC) 120 kA

(415 V AC) 120 kA

(440 V AC) 100 kA

(500 V AC) 85 kA

(525 V AC) 65 kA

(690 V AC) 50 kA
Bewerteter ununterbrochener Strom (IU):
800 A
Release:
Ekip Touch LSI
Freigabetyp:
El
Kurzschluss-Leistungsstufe:
L
Standards:
IEC 60947
Untertyp:
XT7M
Terminalverbindungstyp:
Feste Leistungsschalter
Version:
F

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:
\n1SDC210100D0205
1SDC210099D0205
Konformitätserklärung - CE:
\n9AKK107046A9648

Klassifizierungen

ETIM 6:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 7:
EC000228 - Leistungsschalter für trafo/generator/installationsschutz
Objektklassifizierungscode:
Q
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
\n
'

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG ABB TMAX XT EN
70 Mbytes
