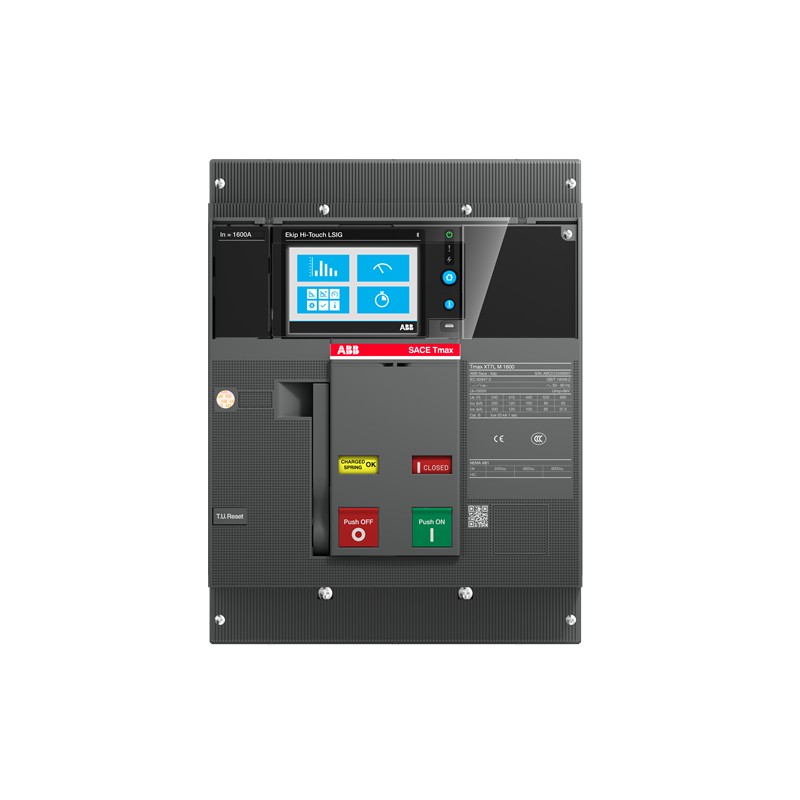

1SDA101457R1 ABB XT7H M 1600 EkipTouchMeas.LSIG 1600 3pFF
1SDA101457R1
ABB
XT7H M 1600 EkipTouchMeas.LSIG 1600 3pFF
Kompaktleistungsschalter Tmax XT7M mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2358 |
| Umweltprodukterklärung - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Verlängerung der Produktlebensdauer | Produktmodularität |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 160053bc-edf3-4d11-93f2-1fd662f7b083 China (CN) |
| Vereinfachtes SCIP | fbe96c90-3d38-468a-8cfc-1dcb465e5787 Polen (PL) |
| 827124a6-009a-4a6f-ad1e-2e9d56d770b6 Kroatien (CR) | |
| 98ce2da8-1446-4352-8043-003247b0267a Belgien (BE) | |
| e91b54cf-2d8d-42e8-8f7e-d5172bb961f6 Griechenland (GR) | |
| 7c4ea4dd-5251-42b3-8030-033b6b4c7d59 Ungarn (HU) | |
| 5b181abd-64fb-4c0b-a36a-8d1f16a67434 Deutschland (DE) | |
| c365fb7c-1a4b-4d74-b90c-33d99f68d4a5 Spanien (ES) | |
| b55f725f-cbc5-402d-8d01-1a2670386c3e Frankreich (FR) | |
| 736c7378-23e4-4f8c-baeb-52358cded28c Niederlande (NL) | |
| 243c7a11-5237-4437-9b84-0e7fccf32cfb Polen (PL) | |
| 914174c7-773d-423f-90df-001b699c3f2d Tschechische Republik (CZ) | |
| ea6c95fc-de2e-467a-a367-fca7cbe89588 Deutschland (DE) | |
| 30c6c846-e7c4-4843-87e2-00682cbc3554 Deutschland (DE) | |
| 2baecaf1-792c-4d92-86a5-ed17f98a494b Finnland (FI) | |
| 734802e0-f576-4089-a894-82b5a64c6c56 Deutschland (DE) | |
| 138ca22c-8246-4d95-90c6-0b2bc3e3deb9 Frankreich (FR) | |
| e19b75eb-165e-4d0a-9f7e-37912d06c38f Belgien (BE) | |
| ddb5f919-ec78-465e-b624-f09bc9a40364 Schweden (SE) | |
| f98a8afd-42a7-4864-8179-9df9ddaca80d Deutschland (DE) | |
| 8554b61f-e053-445e-baaf-d7bde1d32584 Bulgarien (BG) | |
| 8bc3333b-2b93-4d94-ad5a-bb450e538e8f Portugal (PT) | |
| eb513998-4f57-4ce3-8b6d-7037cb8b97e5 Ungarn (HU) | |
| f54cc2dc-cf91-4f5e-8c80-ac656297650c Polen (PL) | |
| 1a918e6d-54f7-4fc8-8607-fc7be855d6d7 Estland (EE) | |
| 68f9861f-3f57-49d8-9e5a-e1598d0a401f Dänemark (DK) | |
| f1dafc40-9c37-4323-a497-c320a7155c48 Norwegen (NO) | |
| 04bbdb57-be30-4f10-b75a-d524417cb1f4 Schweden (SE) | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 125 °C |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XHELHFAZZAAAA00000 |
| EAN | 8056221012713 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 178 mm |
| Nettogewicht | 9.7 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 280 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 11.2 kg |
| EAN Verpackungseinheit 1 | 8056221012713 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1337 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 94 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Auslöser | Ekip Berührungsmessung LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC60947-2 |
| Produktvariante | XT7M |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Mechanische Zeichnungen | 1SDH002013A1102 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1600 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1600 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 16000 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 2400.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
