> ABB>Geformte Fall " Isomax - Tmax ">1SDA101438R1 ABB XT7H M 800 Ekip Dip LSIG In 800A 3p F F
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

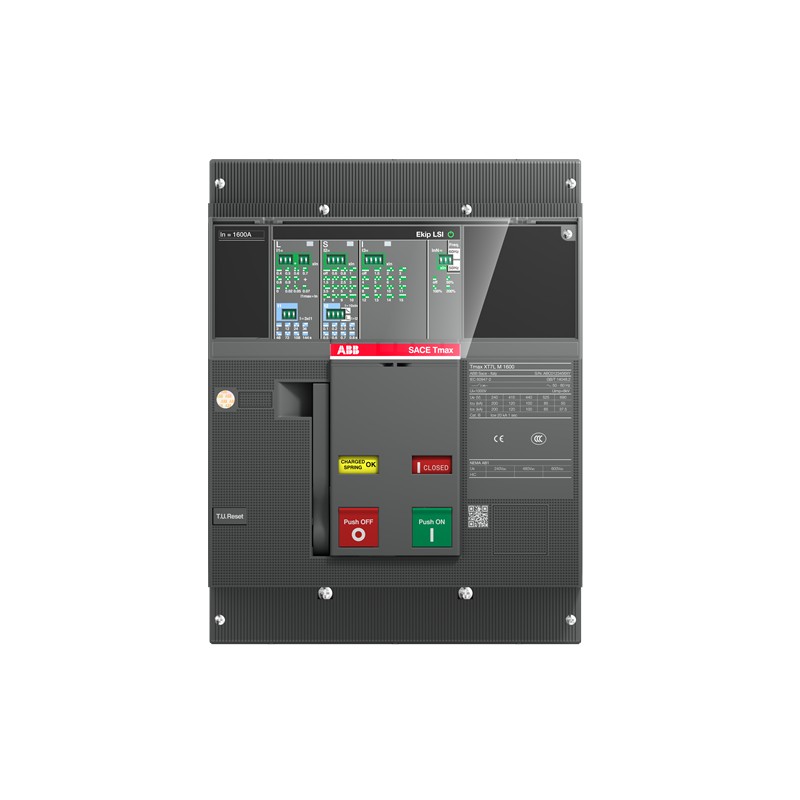

1SDA101438R1 ABB XT7H M 800 Ekip Dip LSIG In 800A 3p F F Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101438R1 ABB XT7H M 800 Ekip Dip LSIG In 800A 3p F F

1SDA101438R1

ABB

XT7H M 800 Ekip Dip LSIG In=800A 3p F F

Kompaktleistungsschalter Tmax XT7M mit vorderseitigen Anschlüssen, 3polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $4,235.07
Stückpreis: $4,235.07
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2358
Umweltprodukterklärung - EPD9AKK108468A1896
9AKK108468A4411
Verlängerung der ProduktlebensdauerProduktmodularität
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP5edc0ec4-9722-4afb-90b5-39af55cc4c24 China (CN)
Vereinfachtes SCIP8b7d6abf-b64d-4e8e-85d3-c217ecff4d31 Schweden (SE)
6760f4a8-3be5-4643-8227-022461471790 Polen (PL)
bbe9dd70-0d8b-4c33-a4d8-338b145c1049 Spanien (ES)
71c0478e-fa33-4029-be93-0dfb5b7aa8b2 Frankreich (FR)
446519a0-e0e9-428c-9f1a-bd1af7760cc3 Belgien (BE)
cd61e568-833a-427b-8f6f-5f9d02597921 Deutschland (DE)
ef48b385-3095-4dcc-8b54-baf71b5dadfe Kroatien (CR)
26460133-4b6a-42cd-be83-c6a918cf93a7 Ungarn (HU)
41371baa-9484-4967-9fb6-e0f2a38eb9da Dänemark (DK)
14ac5352-5f84-4e37-8a97-344a6ebe6d67 Norwegen (NO)
83cfb53f-56da-40aa-86d2-1daf2024230f Griechenland (GR)
138d723a-e99d-4029-95e2-1ebd0707d8a6 Deutschland (DE)
4591685c-373c-4dab-80a6-06b09b9ff005 Schweden (SE)
b676685e-0d65-4bde-9945-cc0ada8ac4d9 Ungarn (HU)
e168a18a-67f0-4735-a41c-2d8618292c11 Portugal (PT)
9ac1d1bc-d730-496d-be60-5b69be7db9f0 Polen (PL)
280f6344-dcaa-4c06-8dc0-b72ce4fbc086 Estland (EE)
fd35f981-f20a-44e8-89b5-8ce3f9e8895b Bulgarien (BG)
5e87535a-6d6d-4151-9826-e9bfdd74529f Deutschland (DE)
866ca52a-b120-472b-b10d-6bc824804f60 Niederlande (NL)
37e6a2a8-b024-4dda-8080-d38642247e5d Tschechische Republik (CZ)
8c3616f7-ef72-47da-afda-230ddd47b06f Polen (PL)
8c734eb9-8ce0-42ae-be60-bf34d11e6a22 Frankreich (FR)
e70d299d-6aeb-4975-9e57-ea10a3e538a0 Deutschland (DE)
37d28c9d-6af9-4871-8cff-589b2d01878f Belgien (BE)
8a86c6a7-c263-4559-8f2b-06dba4bd1bbd Finnland (FI)
5cf6fba9-978c-456c-80b2-105646a10832 Deutschland (DE)
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... 125 °C
Umweltinformationen9AKK108467A6707
Bestelldaten
Lokale Bestellnummer_USCONXHECDFAZZAAAA00000
EAN8056221012560
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)210 mm
Höhe (Netto-Abmessung)268 mm
Tiefe (Netto-Abmessung)178 mm
Nettogewicht11 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1280 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1360 mm
Bruttogewicht Verpackungseinheit 112.5 kg
EAN Verpackungseinheit 18056221012560
Weitere Informationen
Anschließbar an Leistungsschalter TyEnergieverteilung
BaureiheSACE Tmax XT
ProduktnameKompaktleistungsschalter
ProdukttypCB (Komplettgerät Schalteinheit + Schutzauslöser)
VersionF
CAD Maßzeichnung1SDH002065A1337
Technische Daten
StromartAC
Elektrische Belastbarkeit3000 Zyklen
60 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Bestellmenge1 Stück
Verlustleistungbei Bemessungsbedingungen pro Pol 24 W
Bemessungsstrom (In)800 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 100 kA
(230 V AC) 100 kA
(240 V AC) 100 kA
(380 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 65 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 42 kA
Bemessungskurzzeitstromfestigkeit (Icw)20 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(220 V AC) 100 kA
(230 V AC) 100 kA
(240 V AC) 100 kA
(380 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 65 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 42 kA
Bemessungsdauerstrom (Iu)800 A
AuslöserEkip Dip LSIG
AuslösertypEL
KurzschlussfestigkeitH
NormenIEC60947-2
ProduktvarianteXT7M
Klemmenanschlussartvorderseitig
Zertifikate und Deklarationen
Datenblatt, technische Information2CDC210017C0101
1SDC210099D0206
Konformitätserklärung - CE9AKK107046A9648
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
Mechanische Zeichnungen1SDH002013A1102
Verdrahtungsplan1SDM000002A1001
Montage- und Betriebsanleitung1SDH002013A1001
1SDH002013A1002
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA101438R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 800 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 320.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 800 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 800 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Knebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG ABB TMAX XT EN.pdf 70 Mbytes
