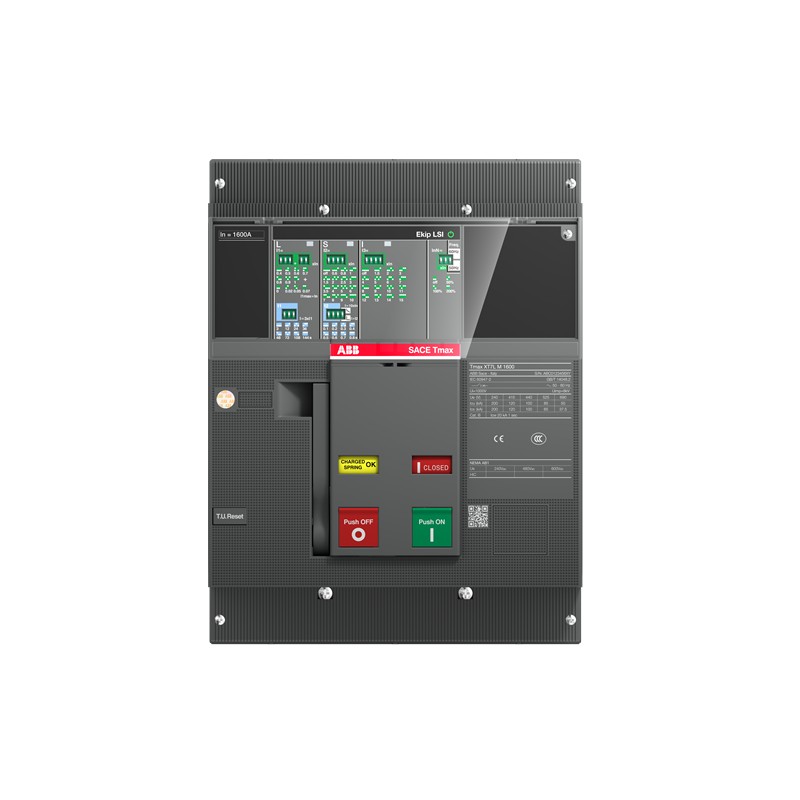

1SDA101366R1 ABB XT7S M 800 Ekip Dip LS/I In 800A 3p F F
1SDA101366R1
ABB
XT7S M 800 Ekip Dip LS/I In=800A 3p F F
Kompaktleistungsschalter Tmax XT7M mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2357 |
| Umweltprodukterklärung - EPD | 9AKK108468A1895 |
| 9AKK108468A4411 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | b9104628-c701-4da2-884e-ef4788561080 Italien (IT) |
| Vereinfachtes SCIP | b3c498db-8293-4260-85ee-8ac32aaf2464 Deutschland (DE) |
| 2b1dec6f-dcbf-41b3-8bc8-cc507db6658b Deutschland (DE) | |
| 8d9267db-2bad-4c8d-8ed8-8316a60a0803 Dänemark (DK) | |
| f4b1bc98-e4e2-4eb4-983b-fae6f40993c9 Deutschland (DE) | |
| a58eb7c8-3ab5-4e60-b666-ca4fb0ff840a Kroatien (CR) | |
| fb7ee77e-46d9-4979-9d01-b3e1531e748a Tschechische Republik (CZ) | |
| 14f4a852-958f-444a-b029-c914247a6030 Polen (PL) | |
| 4357a338-89e9-43e5-8baf-5deb48315089 Niederlande (NL) | |
| 1a930690-1e0e-40eb-8935-2f105d139469 Niederlande (NL) | |
| bc131467-79ce-455b-8b0b-bec83fbda032 Estland (EE) | |
| 5a975bb7-0501-452b-b7c0-a3196637d486 Griechenland (GR) | |
| 01449d32-838d-4ec4-9335-a2a4fcb5e4a8 Portugal (PT) | |
| 5c235cae-95fb-45ae-9ae8-bb0c55afb61b Bulgarien (BG) | |
| 1e96e278-ea5c-4d46-acc1-1ef88cc5d930 Schweden (SE) | |
| e8338b5a-db3c-49c1-8dd4-812c65bb0a9d Polen (PL) | |
| a7882aec-a304-452b-8580-21f4e9a3051e Frankreich (FR) | |
| d226bad3-fb9e-49be-b497-1e044f820f85 Schweden (SE) | |
| 8b002a7b-ad1e-44e8-bf65-0c96908551a3 Deutschland (DE) | |
| a848257d-8646-4daa-986a-e1a228f3b1d5 Deutschland (DE) | |
| e8334f4e-17e2-4608-a5ad-30edef4926c2 Frankreich (FR) | |
| 65aa9ef3-75c8-4c33-a219-b20f15e058fd Niederlande (NL) | |
| 4a7c9f30-7364-40f6-918f-a6d5db76a1ec Spanien (ES) | |
| 282c2b4f-e8f1-4063-b34e-982f7f8f6849 Niederlande (NL) | |
| 024f8714-7781-4b7e-a81b-9ff902aee4a9 Polen (PL) | |
| 264f799f-4c2b-45a4-87ba-d3ef6765de61 Norwegen (NO) | |
| 9ad54592-28c0-4987-8084-4b40d2dbf941 Finnland (FI) | |
| d0c199d0-ba73-42a9-9246-1a9cf10042dd Niederlande (NL) | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 125 °C |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XSECAFAZZAAAA00000 |
| E-Nummer (Norwegen) | 4380711 |
| EAN | 8056221011846 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 178 mm |
| Nettogewicht | 11 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 280 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 12.5 kg |
| EAN Verpackungseinheit 1 | 8056221011846 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1337 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 24 W |
| Bemessungsstrom (In) | 800 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Auslöser | Ekip Dip LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC60947-2 |
| Produktvariante | XT7M |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Mechanische Zeichnungen | 1SDH002013A1102 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 800 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 320.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 800 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 800 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
