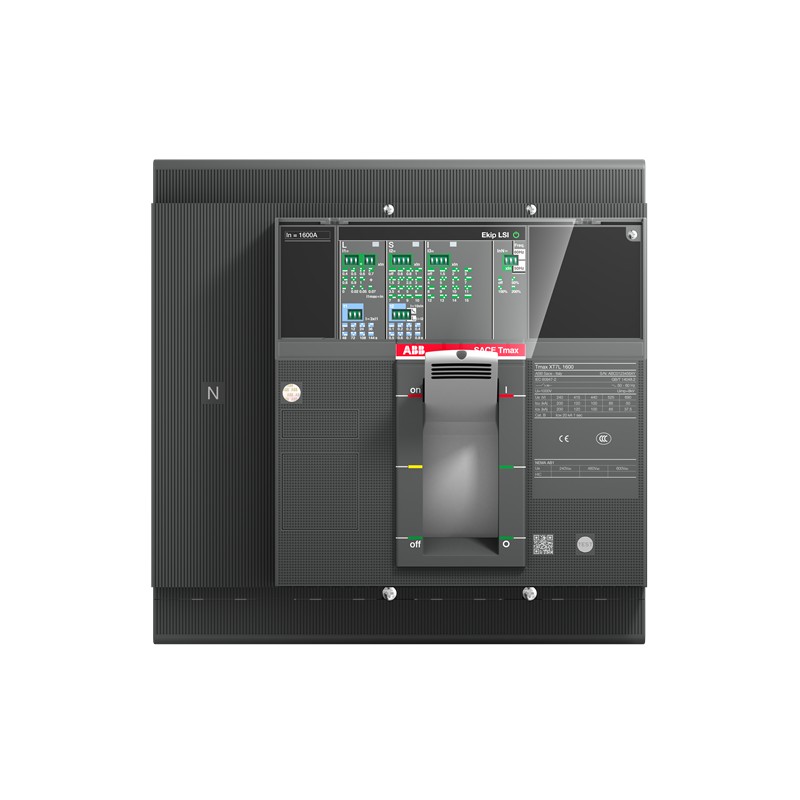

1SDA101232R1 ABB XT7L 1250 Ekip Dip LSI In 1250A 4p F F Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA101232R1 ABB XT7L 1250 Ekip Dip LSI In 1250A 4p F F

1SDA101232R1

ABB

XT7L 1250 Ekip Dip LSI In=1250A 4p F F

Kompaktleistungsschalter Tmax XT7 mit vorderseitigen Anschlüssen, 4polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $6,867.72
Stückpreis: $6,867.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2357
Umweltprodukterklärung - EPD9AKK108468A1895
9AKK108468A4404
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP4a55af11-d0af-4d0f-961f-8f78f8dfc535 Italien (IT)
Vereinfachtes SCIP0eee14fe-0628-4b05-9799-60a4e6096ac8 Belgien (BE)
0986f8c2-640b-4dff-9cde-a99fbba8b9b0 Deutschland (DE)
3887f691-2597-414f-9558-9166d057189c Norwegen (NO)
aedb9bf8-3a03-4fed-8f31-f5cffcb329fa Belgien (BE)
53f6a9d9-b0e0-40b1-8239-65f3adae7f49 Deutschland (DE)
c0e30bd8-6436-4185-bdff-a03e2fd915a1 Dänemark (DK)
82a7560f-2cb0-43cd-9af8-93094ab91604 Bulgarien (BG)
0986f8c2-640b-4dff-9cde-a99fbba8b9b0 Deutschland (DE)
aedb9bf8-3a03-4fed-8f31-f5cffcb329fa Belgien (BE)
2afcd66c-4696-4f58-8f9a-7be7730e10e2 Finnland (FI)
fca261d3-7ecd-4695-899e-252b6b721225 Deutschland (DE)
ac372b0b-3d4d-4224-bd6e-26213caba291 Schweden (SE)
e035606d-80a7-4e54-9a40-8e05bec9f507 Polen (PL)
03f88d4f-9d39-4be9-8683-c7ef5a3792f0 Tschechische Republik (CZ)
f1fa5abf-826b-4bc7-b906-35e0eabd59da Polen (PL)
c0e30bd8-6436-4185-bdff-a03e2fd915a1 Dänemark (DK)
f1fa5abf-826b-4bc7-b906-35e0eabd59da Polen (PL)
fca261d3-7ecd-4695-899e-252b6b721225 Deutschland (DE)
f3e6d7b8-6360-4107-b777-21f5d295da01 Spanien (ES)
e7768fa5-c4f0-4988-8299-c0365cfe2058 Polen (PL)
b8eb4044-510d-4758-ac77-e4a10e23a671 Griechenland (GR)
52bc8413-9473-43f8-b75a-d6f41035b270 Portugal (PT)
53f6a9d9-b0e0-40b1-8239-65f3adae7f49 Deutschland (DE)
2afcd66c-4696-4f58-8f9a-7be7730e10e2 Finnland (FI)
22bcf3cf-0316-40f6-9445-c4cf0b377e8a Schweden (SE)
b84a149c-7365-4109-a059-29c4b732a567 Niederlande (NL)
af0bc758-2b5a-43a7-861d-9622a452d5e7 Frankreich (FR)
3887f691-2597-414f-9558-9166d057189c Norwegen (NO)
c654a029-e553-4b4f-941c-ae9bf3589094 Kroatien (CR)
b8eb4044-510d-4758-ac77-e4a10e23a671 Griechenland (GR)
03f88d4f-9d39-4be9-8683-c7ef5a3792f0 Tschechische Republik (CZ)
b84a149c-7365-4109-a059-29c4b732a567 Niederlande (NL)
82a7560f-2cb0-43cd-9af8-93094ab91604 Bulgarien (BG)
c654a029-e553-4b4f-941c-ae9bf3589094 Kroatien (CR)
52bc8413-9473-43f8-b75a-d6f41035b270 Portugal (PT)
a4b75054-7958-47d7-b95a-9a3518eed122 Deutschland (DE)
d43875f9-d93e-4b53-8e58-46af7260dfad Ungarn (HU)
8b195043-3f61-4d0e-bba3-bf7d3ed75f88 Deutschland (DE)
c58baab9-71c1-44b0-9288-7b6522612a6a Frankreich (FR)
40000dad-d608-4154-aa17-4b264a56efec Ungarn (HU)
f3e6d7b8-6360-4107-b777-21f5d295da01 Spanien (ES)
e035606d-80a7-4e54-9a40-8e05bec9f507 Polen (PL)
ac372b0b-3d4d-4224-bd6e-26213caba291 Schweden (SE)
af0bc758-2b5a-43a7-861d-9622a452d5e7 Frankreich (FR)
a4b75054-7958-47d7-b95a-9a3518eed122 Deutschland (DE)
8b195043-3f61-4d0e-bba3-bf7d3ed75f88 Deutschland (DE)
22bcf3cf-0316-40f6-9445-c4cf0b377e8a Schweden (SE)
d43875f9-d93e-4b53-8e58-46af7260dfad Ungarn (HU)
bcd75d62-cbbd-4844-acee-3cd466bf7bae Estland (EE)
e7768fa5-c4f0-4988-8299-c0365cfe2058 Polen (PL)
c58baab9-71c1-44b0-9288-7b6522612a6a Frankreich (FR)
bcd75d62-cbbd-4844-acee-3cd466bf7bae Estland (EE)
40000dad-d608-4154-aa17-4b264a56efec Ungarn (HU)
0eee14fe-0628-4b05-9799-60a4e6096ac8 Belgien (BE)
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... 125 °C
Umweltinformationen9AKK108467A6707
Bestelldaten
Lokale Bestellnummer_USCONXT7LE412EFFF000XXX
E-Nummer (Norwegen)4380867
EAN8056221015356
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)280 mm
Höhe (Netto-Abmessung)268 mm
Tiefe (Netto-Abmessung)166 mm
Nettogewicht12.5 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1360 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1360 mm
Bruttogewicht Verpackungseinheit 114 kg
EAN Verpackungseinheit 18056221015356
Weitere Informationen
Anschließbar an Leistungsschalter TyEnergieverteilung
BaureiheSACE Tmax XT
ProduktnameKompaktleistungsschalter
ProdukttypCB (Komplettgerät Schalteinheit + Schutzauslöser)
VersionF
CAD Maßzeichnung1SDH002065A1390
1SDH002065A1338
Technische Daten
StromartAC
Elektrische Belastbarkeit3000 Zyklen
60 Schaltspiele/Std
Mechanische Lebensdauer10000 Zyklen
60 Schaltspiele/Std
Anzahl Pole4P
Bestellmenge1 Stück
Verlustleistungbei Bemessungsbedingungen pro Pol 57 W
Bemessungsstrom (In)1250 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Bemessungskurzzeitstromfestigkeit (Icw)20 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Bemessungsdauerstrom (Iu)1250 A
AuslöserEkip Dip LSI
AuslösertypEL
KurzschlussfestigkeitL
NormenIEC60947-2
ProduktvarianteXT7
Klemmenanschlussartvorderseitig
Zertifikate und Deklarationen
Datenblatt, technische Information2CDC210017C0101
1SDC210099D0206
Konformitätserklärung - CE9AKK107046A9648
Mechanische Zeichnungen1SDH002013A1101
Verdrahtungsplan1SDM000002A1001
Montage- und Betriebsanleitung1SDH002013A1001
1SDH002013A1002
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA101232R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1250 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 1250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1250 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1250 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Knebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
