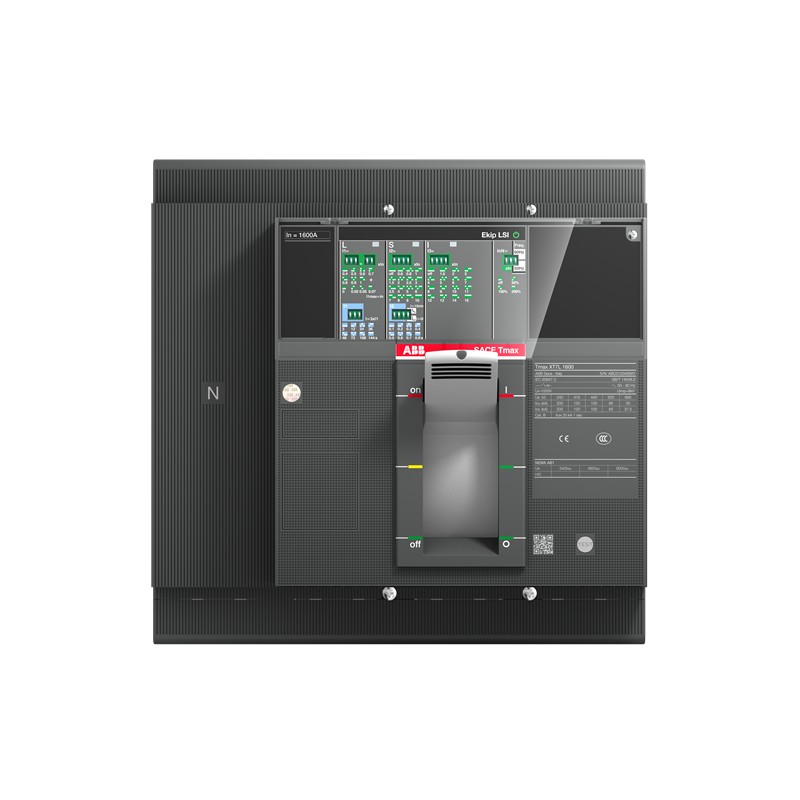

1SDA101228R1 ABB XT7L 1250 Ekip Dip LS/I In 1250A 4p F F
1SDA101228R1
ABB
XT7L 1250 Ekip Dip LS/I In=1250A 4p F F
Kompaktleistungsschalter Tmax XT7 mit vorderseitigen Anschlüssen, 4polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2357 |
| Umweltprodukterklärung - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | e7a36dff-c3b1-40d8-ae13-cc69ba09623b Italien (IT) |
| Vereinfachtes SCIP | 1270d1aa-5bc2-4425-8ff5-0a3cd23ef1a1 Frankreich (FR) |
| ca07f5aa-5b11-4d27-861d-eda7d47c2d55 Ungarn (HU) | |
| 8c71ec58-a454-4fed-ba6f-8eea7570660e Tschechische Republik (CZ) | |
| e0fdd8bd-66ce-4f71-8e07-8624875f4c7d Estland (EE) | |
| b27919df-824a-4e5c-960c-964912c33d0f Deutschland (DE) | |
| 08dc5671-15da-419c-a4c4-9e043a28052a Deutschland (DE) | |
| 24f2b942-ff79-415c-bde9-22606c1bdfba Schweden (SE) | |
| 4fcb56ca-6fc2-4135-8f1a-8b2e2a06fb14 Portugal (PT) | |
| d5de9d99-85d1-4566-a149-e3775e66e524 Deutschland (DE) | |
| 196164ce-2773-4669-aab6-84522550dbaf Dänemark (DK) | |
| 38421101-d97a-484a-8b8d-93a641513d1c Deutschland (DE) | |
| 98a52c35-3c57-4791-a531-6882337ff17b Kroatien (CR) | |
| bffd1d85-50b9-462f-ad9d-402076a6cb06 Belgien (BE) | |
| a5d7d17d-9d63-45e0-bbfc-202564c7759b Spanien (ES) | |
| 9633e51f-2a58-4fe3-a2f8-6ed55a26115e Deutschland (DE) | |
| 8afa895d-6af9-4f98-9de9-fe0ce175b3fe Bulgarien (BG) | |
| 4c30d62c-0828-4f9b-973a-08e7d92a5d20 Polen (PL) | |
| 59f1d313-1fac-4fdb-b389-bad614e02178 Schweden (SE) | |
| 645bd921-84a9-44b9-a42b-6019dfb56754 Niederlande (NL) | |
| 52079aca-44df-4518-b565-767ef3fe1aa0 Norwegen (NO) | |
| e02f8f90-fcae-49ae-ba24-f1d2584ef0ee Polen (PL) | |
| 540d21e4-4fc5-4226-9fa2-e7d108248c71 Belgien (BE) | |
| f6c59009-6d39-4b79-bd20-ca6a19bea36f Ungarn (HU) | |
| 19e22e47-815c-4572-a5b2-ee6846040c08 Finnland (FI) | |
| 4afe0a84-e003-4953-94e3-e0051f7fb6da Polen (PL) | |
| db8e7cf8-26e0-4447-90c5-4d2f61b36fde Griechenland (GR) | |
| 74f7a67e-d396-4f76-960a-d9153e4edfbf Frankreich (FR) | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 125 °C |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT7LE412EEFF000XXX |
| E-Nummer (Norwegen) | 4380863 |
| EAN | 8056221015318 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 280 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 166 mm |
| Nettogewicht | 17.67 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 360 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 18.6 kg |
| EAN Verpackungseinheit 1 | 8056221015318 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 10000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 57 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Auslöser | Ekip Dip LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | L |
| Normen | IEC60947-2 |
| Produktvariante | XT7 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Mechanische Zeichnungen | 1SDH002013A1101 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
