Vergrößern

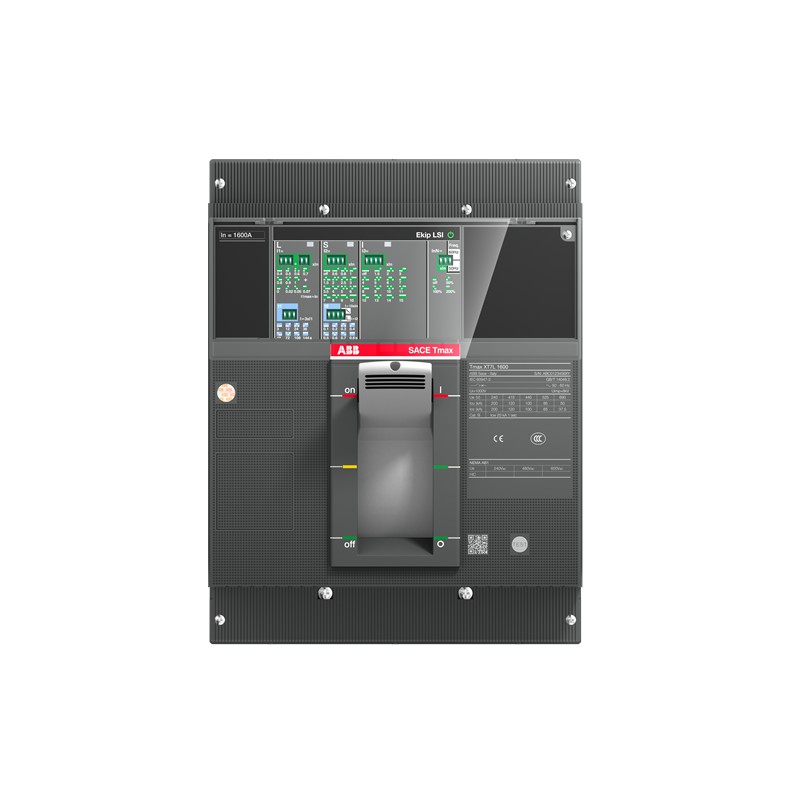

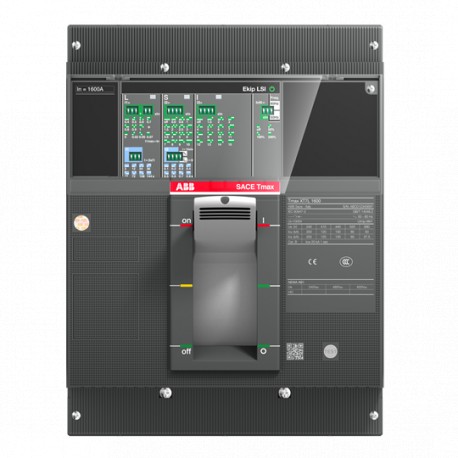

1SDA100957R1 ABB XT7L 1600 Ekip Dip LS/I In 1600A 3p F F
1SDA100957R1
ABB
XT7L 1600 Ekip Dip LS/I In=1600A 3p F F
Kompaktleistungsschalter Tmax XT7 mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2357 |
| Umweltprodukterklärung - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 3061c83f-ac9a-46f0-b731-8fb508dd6290 Italien (IT) |
| Vereinfachtes SCIP | 1f2ffe2f-ee6b-4116-aed3-31dd2a7a59b0 Deutschland (DE) |
| ca9adc13-4a36-4810-b895-c29e127c6098 Frankreich (FR) | |
| 91bcb94f-4717-4cdf-939c-29de587a416e Niederlande (NL) | |
| 8276a1dd-1f09-495e-a10f-796eb5e84a67 Spanien (ES) | |
| e89a6cd8-28b6-4989-9912-257a66918423 Niederlande (NL) | |
| a62bed42-3986-4b9b-b6fc-c15a303b46e8 Schweden (SE) | |
| a4406fd5-f47c-4e1c-b59d-e417d3186005 Polen (PL) | |
| 8ae8653b-454f-49f7-b695-7bc67fadbf35 Frankreich (FR) | |
| b7f8b515-7420-4537-ad95-9083f5803ff5 Schweden (SE) | |
| 229db643-1dcf-4f06-b448-c81c078c6723 Deutschland (DE) | |
| 10b78525-101c-4ed4-8161-010b27f65c77 Deutschland (DE) | |
| 10db60df-e123-4383-8df6-ddca6ab34fc4 Deutschland (DE) | |
| ef100c62-9eef-4769-a515-20b1d6ec58c2 Dänemark (DK) | |
| c71fbe3f-14e3-4c88-bb31-c4ddd0673ab9 Deutschland (DE) | |
| 1c4c9811-c9d3-4be5-9a0b-cd9d3474ab4a Kroatien (CR) | |
| 7136deb6-c99e-479b-bb66-c1f90f174d86 Tschechische Republik (CZ) | |
| dc3ae68b-65a7-4ef3-8b88-ac39a30cb5f7 Polen (PL) | |
| bfde1fbd-00de-46fa-86f7-a619d51c215f Niederlande (NL) | |
| 48b34c09-d46a-4930-9a39-e62b8aab6734 Niederlande (NL) | |
| 5c8083d2-7876-4183-9d93-ba0076744926 Estland (EE) | |
| 62646b15-7b16-436b-b10f-90efd1d733d7 Griechenland (GR) | |
| cd89405d-44e5-4b52-bfcd-606d815c6a14 Portugal (PT) | |
| c160c6e9-7708-4508-baf9-22de5a33d053 Bulgarien (BG) | |
| bb332c4f-f24f-48d3-a75d-3801bc41a49f Polen (PL) | |
| c0fccb11-8876-4716-8819-5aabc63a8af3 Norwegen (NO) | |
| ff95e0cb-f63c-4739-ba85-2e0fd1d9bf31 Finnland (FI) | |
| 45c2e8c8-1a57-4bf0-ae03-5be4672d53be Niederlande (NL) | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 125 °C |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT7LE316FEFF000XXX |
| E-Nummer (Norwegen) | 4380682 |
| EAN | 8056221010115 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 166 mm |
| Nettogewicht | 13.614 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 280 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 14.33 kg |
| EAN Verpackungseinheit 1 | 8056221010115 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 10000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 94 W |
| Bemessungsstrom (In) | 1600 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1600 A |
| Auslöser | Ekip Dip LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | L |
| Normen | IEC60947-2 |
| Produktvariante | XT7 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Mechanische Zeichnungen | 1SDH002013A1101 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1600 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1600 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1600 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1600 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
