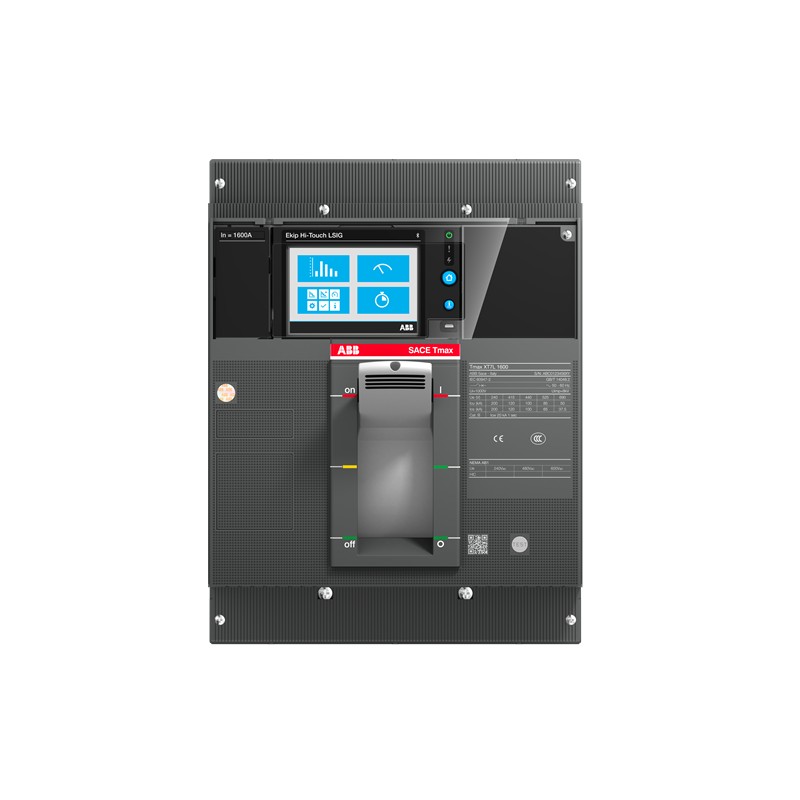

1SDA100908R1 ABB XT7H 1250 Ekip Touch LSIG In1250A 3p F F
1SDA100908R1
ABB
XT7H 1250 Ekip Touch LSIG In1250A 3p F F
Kompaktleistungsschalter Tmax XT7 mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2357 |
| Umweltprodukterklärung - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 64.1 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 0e0f06dd-802b-4ad1-acb1-fa52ea9c85c2 Italien (IT) |
| Vereinfachtes SCIP | 775b9d5b-0dba-4f73-83cf-636b8e6a6a56 Deutschland (DE) |
| 6f1e6172-b676-4421-989b-9edbf2b54347 Polen (PL) | |
| 2c5f6989-d254-41ca-b27a-0d37759874b6 Polen (PL) | |
| fa99777c-7977-4948-9378-b58d4f7eee33 Deutschland (DE) | |
| e4b40afe-9f89-41f0-a05d-2b9b6e81036e Dänemark (DK) | |
| ecb4bcfb-3f92-4a79-9d53-f7735d97673f Schweden (SE) | |
| f6d5ef5b-ba59-4fb1-94b4-a4bfbc9d13ea Bulgarien (BG) | |
| e0e0ba09-073d-41aa-9307-fc791b745ee8 Ungarn (HU) | |
| 4fa58b33-2019-494f-a107-464dba3972c1 Portugal (PT) | |
| 68a9efa5-7ce4-4fd9-b261-c196062f753e Griechenland (GR) | |
| fc848878-a7c1-4d44-89ce-e5dbdcde5be3 Estland (EE) | |
| 6708f854-f439-4966-b3ee-5edd080e3f4e Deutschland (DE) | |
| 97f89106-b944-4da8-ad77-7b2460d3edfd Belgien (BE) | |
| 7d1bb5b7-a71f-4624-a93e-5a01b86e50aa Schweden (SE) | |
| 502eef5e-6465-4589-b929-4e173acdbe9e Deutschland (DE) | |
| 7e40a3d6-0d9a-49d6-ae56-b86a5f5f1b5f Deutschland (DE) | |
| da548507-cd23-4fe9-8b84-2cddf99fd097 Polen (PL) | |
| 63911d14-8e59-4266-8bd8-765b0629d96a Tschechische Republik (CZ) | |
| fbb96806-f918-4075-89b6-5e7746e52dd9 Frankreich (FR) | |
| 75d1ef96-66c2-4258-b714-d1e49e3ecd90 Ungarn (HU) | |
| b74b91e4-ff89-49b8-876f-93234ebaa0a3 Spanien (ES) | |
| 2941f7ae-f687-4c1e-9394-232b7df28b78 Niederlande (NL) | |
| 34f29d42-731e-4da7-a4f8-69b5bf70a550 Norwegen (NO) | |
| c5170d0c-e80e-4406-b502-0cbc041a5845 Finnland (FI) | |
| f25a558f-d51f-4787-b4c9-8ae7bf88d501 Frankreich (FR) | |
| f9754c1d-6c78-4013-a7c4-e3d644e8cd56 Kroatien (CR) | |
| 8f6d16fd-f6d4-4f91-85ea-a5e5a9b65db2 Belgien (BE) | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 125 °C |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT7HE312EQFF000XXX |
| EAN | 8056221009621 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 166 mm |
| Nettogewicht | 9.7 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 280 mm |
| Höhe Verpackungseinheit 1 | 350 mm |
| Länge Verpackungseinheit 1 | 360 mm |
| Bruttogewicht Verpackungseinheit 1 | 11.2 kg |
| EAN Verpackungseinheit 1 | 8056221009621 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 3000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 10000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 57 W |
| Bemessungsstrom (In) | 1250 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 20 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Bemessungsdauerstrom (Iu) | 1250 A |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC60947-2 |
| Produktvariante | XT7 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107046A9648 |
| Mechanische Zeichnungen | 1SDH002013A1101 |
| Verdrahtungsplan | 1SDM000002A1001 |
| Montage- und Betriebsanleitung | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 1250 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1250 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 12500 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1875.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
