Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

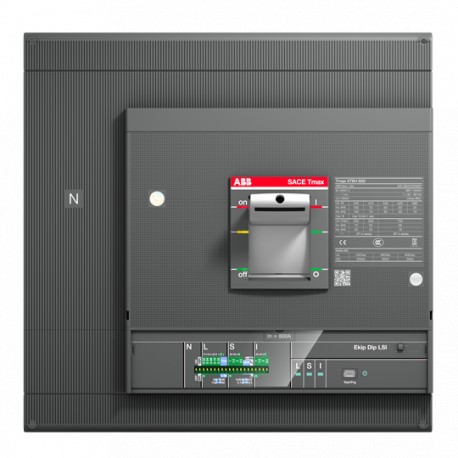

1SDA100733R1 ABB XT6N 1000 Ekip Dip LS/I In 1000 4p F F
Artikel-Nr.: 1SDA100733R1
Hersteller: ABB
Beschreibung:
XT6N 1000 Ekip Dip LS/I In=1000 4p F F
Kompaktleistungsschalter Tmax XT6 mit vorderseitigen Anschlüssen, 4polig
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2356 |
| Umweltprodukterklärung - EPD | 9AKK108468A9752 |
| 9AKK108468A2295 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 60 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 33109e09-4191-4382-85d4-7fde85cccf5e Italien (IT) |
| Vereinfachtes SCIP | 3041b970-f52a-49de-85f7-517b76a63b53 Polen (PL) |
| d15bb932-ad22-400d-a9d8-78f7a32bad4a Tschechische Republik (CZ) | |
| 915e2ca4-21cb-4acb-9f88-a00afc4fe1e7 Belgien (BE) | |
| 593fc837-6925-44a5-8294-f12b61103cdb Finnland (FI) | |
| 859fba75-b66e-4af5-8cc1-39928a414404 Deutschland (DE) | |
| 3887a719-6295-4233-957f-4d47284d92bb Dänemark (DK) | |
| e0035e6f-6530-4965-aaa1-5f0bfc1f8112 Deutschland (DE) | |
| 3fa24ee8-9103-4397-bb53-448d362294d8 Kroatien (CR) | |
| a05309bc-a265-4fbf-aae0-1924cac19bdd Polen (PL) | |
| 8dcf617f-ee53-4528-aa1f-1f40178a1899 Niederlande (NL) | |
| 50730f7c-a33f-40b1-8b37-c22ec4bd3860 Deutschland (DE) | |
| 9d711134-5fac-4a30-a1ea-755a0dbec5ce Frankreich (FR) | |
| 27873a59-df14-4d56-90e0-c1560bbabea0 Spanien (ES) | |
| 7cd6caa2-3fa2-46ff-8069-dadd6d9e6a80 Deutschland (DE) | |
| 7dc56da6-fc10-4ed8-a1a6-199605a7d1d6 Ungarn (HU) | |
| e2a4f8a3-4dd4-401d-9c4b-90822b548850 Belgien (BE) | |
| 3761259a-3b67-435b-8583-a46f8d376e87 Ungarn (HU) | |
| ab64640e-b28b-4cbb-b110-4f104a884de5 Norwegen (NO) | |
| 7a23ee6b-de24-48af-a64f-677ccfedde84 Frankreich (FR) | |
| ded747b1-0480-40d7-a738-7478bef2b01c Polen (PL) | |
| 35a3614d-3bd4-4c62-95d0-a859dd591f0c Deutschland (DE) | |
| c4cc8c5f-d088-40ce-a4d7-2e3b1b2fcf47 Schweden (SE) | |
| 1ad9fbdb-1507-436b-a116-018a6548867d Portugal (PT) | |
| d822ee70-3be4-4ce3-a374-9485345c0ef1 Bulgarien (BG) | |
| 18614c8c-da55-4e0e-8f4a-74da1b54421a Schweden (SE) | |
| 0b4aada5-0c75-4230-9eb6-dca6ffe0c9a8 Griechenland (GR) | |
| 53ccfea0-225f-4c79-803e-d0145eb58096 Estland (EE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT6NE41K0EFF000XXX |
| E-Nummer (Norwegen) | 4380578 |
| EAN | 8056221003582 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 280 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 12 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 305 mm |
| Höhe Verpackungseinheit 1 | 285 mm |
| Länge Verpackungseinheit 1 | 370 mm |
| Bruttogewicht Verpackungseinheit 1 | 14 kg |
| EAN Verpackungseinheit 1 | 8056221003582 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1214 |
| 1SDH002065A1245 | |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 5000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Bestellmenge | 1 Stück |
| Verlustleistung | 83.5 W |
| Bemessungsstrom (In) | 1000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 10 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 2-polig in Reihe 20 kA | |
| (750 V DC) 3-polig in Reihe 18 kA | |
| Bemessungsdauerstrom (Iu) | 1000 A |
| Auslöser | Ekip Dip LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC60947-2 |
| Produktvariante | XT6 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2825 |
| Mechanische Zeichnungen | 1SDH002012A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002012A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100733R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert1000 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert1000 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert1000 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert1000 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertNein
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
Merkmalswertvorne
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKnebel
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
