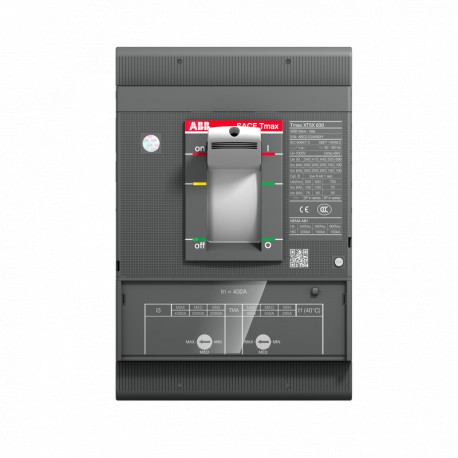

1SDA100487R1 ABB XT5H 630 TMA 630-6300 3p F F
1SDA100487R1
ABB
XT5H 630 TMA 630-6300 3p F F
Kompaktleistungsschalter Tmax XT5 mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2353 |
| Umweltprodukterklärung - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Verlängerung der Produktlebensdauer | Produktmodularität |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59.6 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 73007bd1-f292-4104-bf7a-29ef31f10fcf Italien (IT) |
| Vereinfachtes SCIP | ffe195c0-b7b0-4f1f-8173-86cdc51b8459 Deutschland (DE) |
| f757a61f-7707-4d86-9aee-940868698d67 Schweden (SE) | |
| 68e2f2ef-6f51-4ba8-8b92-0452737adbb8 Deutschland (DE) | |
| 88d1dfaf-aec3-406d-a8f2-38e025407e30 Niederlande (NL) | |
| acf9594f-8cf5-4ca4-86c4-568ded9721f4 Spanien (ES) | |
| dc3db05b-564d-46bf-9c73-f4a808570945 Niederlande (NL) | |
| 18700b42-1311-4227-9710-bb039bcdbe75 Frankreich (FR) | |
| 3464ee8b-9a36-4c9b-91fd-2fe050393a3b Polen (PL) | |
| cddf5c36-2f74-4f59-b1c4-025756bc0e0f Norwegen (NO) | |
| ddf4bdaf-1330-43bc-9b69-dc11f6c0cc82 Polen (PL) | |
| 6d982fd8-bae7-47fb-825a-a7e801a70abb Niederlande (NL) | |
| c9bdb95b-51b2-4a31-865f-e5f48984c923 Niederlande (NL) | |
| ca4ccbc0-3488-4cd9-9283-047c54546f76 Estland (EE) | |
| fe22b47c-1a8a-4217-9708-e19a3cfb289d Griechenland (GR) | |
| c02f30aa-7162-4ddb-969e-d6a503783a32 Portugal (PT) | |
| 4cc0de2d-1865-4cc3-b189-35e084f1419b Bulgarien (BG) | |
| 16e1dea9-8b40-4b11-bcf8-a3780e2c019b Schweden (SE) | |
| 93a3c5b3-26a4-4970-bdcd-7ed6eea8dd17 Polen (PL) | |
| 561b514f-0d04-4c10-b292-defc81f4e855 Frankreich (FR) | |
| d974d0f5-dc4b-418a-87db-d47e9cac0954 Niederlande (NL) | |
| e51067a8-e883-4014-99de-5c7c3b8d4520 Deutschland (DE) | |
| 8107b415-6f0c-42fa-b3b5-e4f011dc32a9 Dänemark (DK) | |
| a4ce6571-1bfd-4d04-8dd5-84d3905dc25b Deutschland (DE) | |
| fa74afe9-1200-4362-800e-92a4255f5a9a Finnland (FI) | |
| 3c4116e6-ac18-4721-82b9-3202c8e2c084 Deutschland (DE) | |
| 4e0940db-1a53-47bd-a6ee-93d17c5e5fae Kroatien (CR) | |
| 6759e773-f245-4d4d-b625-c22a59c6e4d6 Tschechische Republik (CZ) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT5HE363BBFF000XXX |
| E-Nummer (Norwegen) | 4380298 |
| EAN | 8056221005647 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 4.775 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 250 mm |
| Höhe Verpackungseinheit 1 | 245 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.263 kg |
| EAN Verpackungseinheit 1 | 8056221005647 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Technische Daten | |
| Stromart | AC/DC |
| Elektrische Belastbarkeit | 5000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | 47.8 W |
| Bemessungsstrom (In) | 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsauslösestrom der unverzögerten Auslösung (Ii) | 3150…6300 A |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 750 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2-polig in Reihe 50 kA | |
| (500 V DC) 2-polig in Reihe 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 6 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2-polig in Reihe 50 kA | |
| (500 V DC) 2-polig in Reihe 50 kA | |
| Bemessungsdauerstrom (Iu) | 630 A |
| Auslöser | TMA |
| Auslösertyp | thermomagnetisch |
| Einstellbereich | 441…630 A |
| Kurzschlussfestigkeit | H |
| Normen | IEC60947-2 |
| Produktvariante | XT5 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2824 |
| Mechanische Zeichnungen | 1SDH002011A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002011A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 630 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 252.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3150 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
