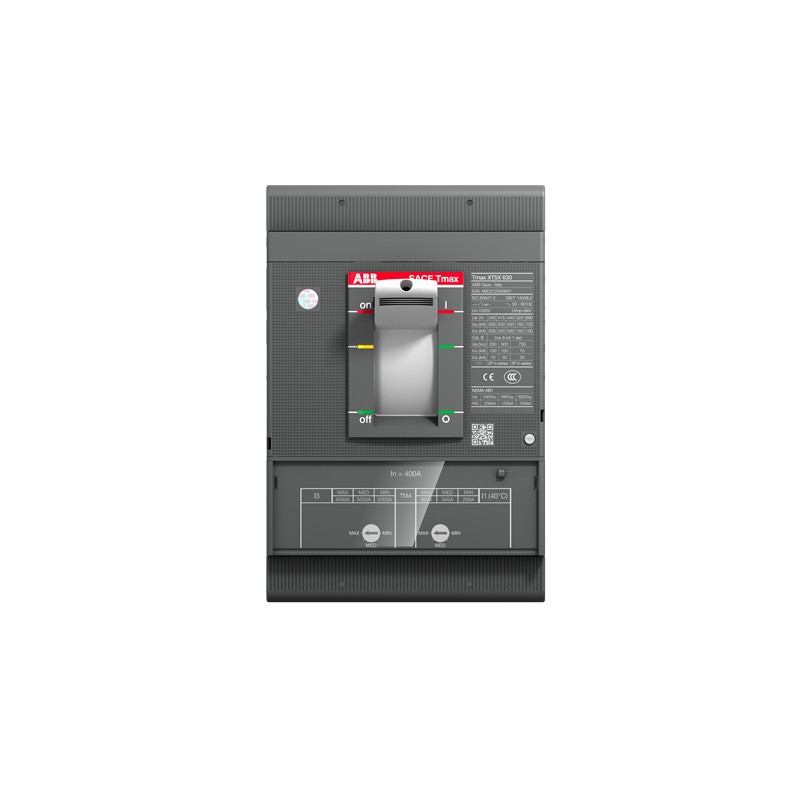

1SDA100417R1 ABB XT5S 630 TMA 630-6300 3p F F
1SDA100417R1
ABB
XT5S 630 TMA 630-6300 3p F F
Kompaktleistungsschalter Tmax XT5 mit vorderseitigen Anschlüssen, 3polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2353 |
| Umweltprodukterklärung - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59.6 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 0a6c0582-267c-49aa-bfaa-b54f79038afc Italien (IT) |
| Vereinfachtes SCIP | 315c4a90-a914-4278-bc67-4779b22d51ad Deutschland (DE) |
| f9e324cb-910a-41e8-9408-4055335d0675 Niederlande (NL) | |
| 7d338b5a-b20b-4fa6-b800-5d10c5dcf474 Deutschland (DE) | |
| 6d84bc6f-8aa6-49f7-8645-eb3ea8c1d5d9 Dänemark (DK) | |
| 4619c541-5096-463b-9f93-792f9c9d6c60 Deutschland (DE) | |
| 0b0f903d-b412-40d5-a086-46d62e223e2a Finnland (FI) | |
| 5e576197-8f66-4e69-9ee4-2546e2f4384f Deutschland (DE) | |
| 9ad19310-4f5e-4b4f-8267-2daa1ebb453c Tschechische Republik (CZ) | |
| 19704a55-23e7-4653-a6b4-66e632a98f62 Polen (PL) | |
| 8416ebec-a3e1-4f54-a51c-a97d902260f5 Niederlande (NL) | |
| db09d0c8-86c4-411b-99d7-cf9b2adb1467 Niederlande (NL) | |
| 7653a4be-6eaf-4632-8aeb-58488c001499 Estland (EE) | |
| 2b7585c6-bcc9-47c0-ba65-a5d12a524b1e Griechenland (GR) | |
| bc5e21ed-b3b7-42e1-bd53-fd772462375d Portugal (PT) | |
| 47d64ec4-1fbf-44a8-b5af-b941824c0f60 Bulgarien (BG) | |
| e1d3d506-c15c-450b-b95b-89f22481c59b Schweden (SE) | |
| 8413a10c-a29e-46fc-9ca2-29981d49dbaf Polen (PL) | |
| dc6ad216-d53f-4e6b-90dc-92804be51ba1 Frankreich (FR) | |
| 4f087215-0d01-484f-8981-151ceddcd4fe Schweden (SE) | |
| f9aff294-c54a-46aa-9210-412bd06745f1 Deutschland (DE) | |
| 816b89bc-297e-4eca-a1c7-28474ff72e7f Niederlande (NL) | |
| a7374301-5e09-468a-9eab-1c54f0b2ea7a Spanien (ES) | |
| abd24bb0-dac0-4cb1-87a2-311bd5850d07 Niederlande (NL) | |
| 832aae04-de90-4efb-91d6-2e1ae65f6c00 Frankreich (FR) | |
| 453e7a8d-d948-45cc-ae25-bd2ec3693805 Polen (PL) | |
| a60adcb8-577a-427d-a3f8-a48c8eabdd55 Kroatien (CR) | |
| a0d04214-fc59-4632-9e2e-b2e05138bc32 Norwegen (NO) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT5SE363BBFF000XXX |
| E-Nummer (Norwegen) | 4380272 |
| EAN | 8056221004947 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 4.775 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 250 mm |
| Höhe Verpackungseinheit 1 | 245 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.263 kg |
| EAN Verpackungseinheit 1 | 8056221004947 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Technische Daten | |
| Stromart | AC/DC |
| Elektrische Belastbarkeit | 5000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | 47.8 W |
| Bemessungsstrom (In) | 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsauslösestrom der unverzögerten Auslösung (Ii) | 3150…6300 A |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 750 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2-polig in Reihe 7.5 kA | |
| (500 V DC) 2-polig in Reihe 7.5 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 6 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2-polig in Reihe 35 kA | |
| (500 V DC) 2-polig in Reihe 35 kA | |
| Bemessungsdauerstrom (Iu) | 630 A |
| Auslöser | TMA |
| Auslösertyp | thermomagnetisch |
| Einstellbereich | 441…630 A |
| Kurzschlussfestigkeit | S |
| Normen | IEC60947-2 |
| Produktvariante | XT5 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2824 |
| Mechanische Zeichnungen | 1SDH002011A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002011A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 630 A |
| Bemessungsspannung (EF003977) | 690 V |
| Überlastauslöser Stromeinstellung (EF002336) | 252.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3150 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
