> ABB>Geformte Fall " Isomax - Tmax ">1SDA100408R1 ABB XT5N 630 TMG 500-2500 4p F F In 100%In
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

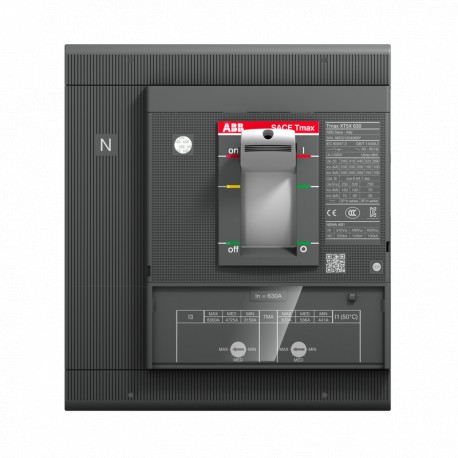

1SDA100408R1 ABB XT5N 630 TMG 500-2500 4p F F In 100%In Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA100408R1 ABB XT5N 630 TMG 500-2500 4p F F In 100%In

1SDA100408R1

ABB

XT5N 630 TMG 500-2500 4p F F In=100%In

C.UNTERBRECHER TMAX XT5N 630 FEST MIT FRONTKLEMMEN UND THERMOMAGNETISCHEM FESTKÖRPERAUSLÖSER TMG R 500 I3=1250...2500 A VOLL BEMESSUNGSNEUTRALLEITER

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,959.25
Stückpreis: $1,959.25
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
XT5N 630 TMG 500-2500 4p F F In=100%In
Produkt-ID:
Artikel-Nr.: 1SDA100408R1
Ean:
8056221004855
Katalogbeschreibung:
XT5N 630 TMG 500-2500 4p F F In=100%In
Lange Beschreibung:
C.UNTERBRECHER TMAX XT5N 630 FEST MIT FRONTKLEMMEN UND THERMOMAGNETISCHEM FESTKÖRPERAUSLÖSER TMG R 500 I3=1250...2500 A VOLL BEMESSUNGSNEUTRALLEITER
\n

Bestellung

Ean:
8056221004855
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85362090

Dimensionen

Produktnetzbreite:
186 mm
Produkt-Nettohöhe:
205 mm
Produktnetztiefe / Länge:
103,5 mm
Produkt-Nettogewicht:
5,6 kg

Containerinformationen

Paket-Level-1-Einheiten:
1 Stück
Paketebene 1 Breite:
250 mm
Paketebene 1 Höhe:
245 mm
Paketebene 1 Tiefe / Länge:
285 mm
PaketStufe 1 Bruttogewicht:
6.088 kg
Paket Ebene 1 EAN:
8056221004855

Zusätzliche Informationen

Leistungsschaltertyp:
Generatorschutz
Aktueller Typ:
AC/DC
Elektrische Haltbarkeit:
120 Zyklen pro Stunde

5000 Zyklus
Mechanische Haltbarkeit:
240 Zyklen pro Stunde

Zyklus 20000
Anzahl der Polen:
4
Bestellen Sie mehrfach:
1 Stück
Stromverlust:
33,5 W
Produkt Haupttyp:
SACE Tmax XT
Produktname:
Geformter Gehäuse-Leistungsschalter
Produkttyp:
Cb
Nennstrom (IN):
500 A
Bewertete Impuls-Widerstand Spannung (UImp):
8 kV
Bewertete Instantaneous Short-Circuit-Stromeinstellung (IIch):
1250... 2500 A
Nennisolationsspannung (UIch):
1000 V
Nennbetriebsspannung:
690 V AC

750 V DC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(220 V AC) 70 kA

(230 V AC) 70 kA

(240 V AC) 70 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 36 kA

(500 V AC) 25 kA

(525 V AC) 25 kA

(690 V AC) 20 kA

(250 V DC) 2-polig in Reihe 6,25 kA

(500 V DC) 2-polig in Reihe 6,25 kA
Bewertete Kurzzeit-Standstrom (ICw):
6 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
(220 V AC) 70 kA

(230 V AC) 70 kA

(240 V AC) 70 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 36 kA

(500 V AC) 25 kA

(525 V AC) 25 kA

(690 V AC) 20 kA

(250 V DC) 2-polig in Serie 25 kA

(500 V DC) 2-polig in Reihe 25 kA
Bewerteter ununterbrochener Strom (IU):
630 A
Release:
TMG
Freigabetyp:
Tm
Einstellungsbereich:
350… 500 A
Kurzschluss-Leistungsstufe:
N
Standards:
IEC 60947
Untertyp:
XT5
Terminalverbindungstyp:
Feste Leistungsschalter
Version:
F

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:
\n1SDC210100D0205
1SDC210099D0205
Konformitätserklärung - CE:
\n9AKK107680A2824
Anleitungen und Handbücher:
\nArtikel-Nr.: 1SDH002011A1001

Klassifizierungen

ETIM 7:
EC000228 - Leistungsschalter für trafo/generator/installationsschutz
Objektklassifizierungscode:
Q
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
\n
'

ETIM for 1SDA100408R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 500 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 200.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 2500 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Knebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG ABB TMAX XT EN.pdf 70 Mbytes
