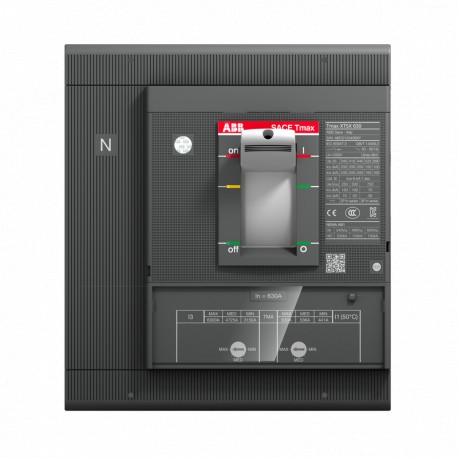

1SDA100384R1 ABB XT5N 400 TMA 400-4000 4p F F InN 50%In
1SDA100384R1
ABB
XT5N 400 TMA 400-4000 4p F F InN=50%In
XT5N 400 TMA 400-4000 4p F F InN=50%In Kompaktleistungsschalter Tmax XT5 In=400A Icu=36kA 415V 4P I1 0,7-1xIn I3 5-10xIn
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions Label | Ja |
| Produktkreislaufwirtschaft | |
| Recyclingfähigkeitsrate | Verfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 59.6 % |
| Anweisungen zur Produktlebensdauer | 9AKK108468A2353 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| Umweltinformationen | 9AKK108467A6707 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT5NEN40ABFF000XXX |
| EAN | 8056221004619 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 186 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 5.6 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 250 mm |
| Höhe Verpackungseinheit 1 | 245 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 6.088 kg |
| EAN Verpackungseinheit 1 | 8056221004619 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Typ | Energieverteilung |
| Stromart | AC/DC |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 7000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 20000 Zyklen | |
| Anzahl Pole | 4 |
| Bestellmenge | 1 Stück |
| Verlustleistung | 24.1 W |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Bemessungsstrom (In) | 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsauslösestrom der unverzögerten Auslösung (Ii) | 2000…4000 A |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 750 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2-polig in Reihe 25 kA | |
| (500 V DC) 2-polig in Reihe 25 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 5 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2-polig in Reihe 25 kA | |
| (500 V DC) 2-polig in Reihe 25 kA | |
| Bemessungsdauerstrom (Iu) | 400 A |
| Auslöser | TMA |
| Auslösertyp | thermomagnetisch |
| Einstellbereich | 280…400 A |
| Kurzschlussfestigkeit | N |
| Normen | IEC60947-2 |
| Produktvariante | XT5 |
| Klemmenanschlussart | vorderseitig |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2824 |
| Mechanische Zeichnungen | 1SDH002011A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002011A1001 |
| Klassifizierungen | |
| ETIM 8 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| eClass | V11.1 : 27370409 |
