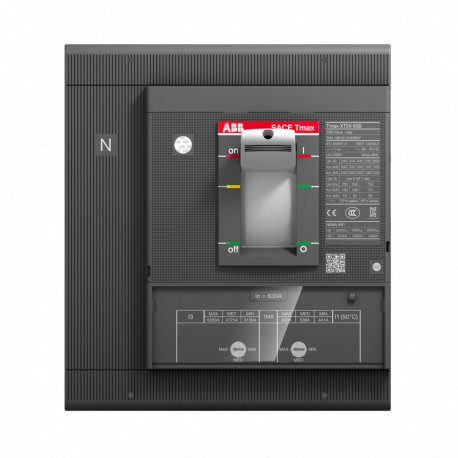

1SDA100383R1 ABB XT5N 400 TMA 320-3200 4p F F InN 100%In Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA100383R1 ABB XT5N 400 TMA 320-3200 4p F F InN 100%In

1SDA100383R1

ABB

XT5N 400 TMA 320-3200 4p F F InN=100%In

Kompaktleistungsschalter Tmax XT5 mit vorderseitigen Anschlüssen, 4polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,928.60
Stückpreis: $1,928.60
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2353
Umweltprodukterklärung - EPD9AKK108468A9746
9AKK108468A1893
Verlängerung der ProduktlebensdauerProduktmodularität
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59.6 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP85a81276-3d26-4e86-96b2-e8322d253e1a Italien (IT)
Vereinfachtes SCIP78effd67-6f42-49db-b067-fc89a7ce10fa Deutschland (DE)
41f907ea-f5a2-4586-a756-5ac2a1e4a709 Griechenland (GR)
35cd5cad-7b91-4f3d-919e-07b243a82ee3 Polen (PL)
2558a4d8-d29e-4746-af95-a81a14532b67 Portugal (PT)
37392a54-8ec1-4d42-85a2-2d7a8f17e101 Polen (PL)
f0fb3001-c248-4b6e-aba3-23edf20a9ce8 Frankreich (FR)
27bda2ac-80d1-48d2-bf5f-5fd206cf8100 Belgien (BE)
b94e8e1c-b054-4ce5-a349-d48783be37b2 Schweden (SE)
9b267f13-a969-43db-8fdc-5295a5ea1edb Deutschland (DE)
19e0438e-94b5-4e5e-bf57-74b8a00d8d91 Schweden (SE)
aa33a372-bcc1-46c5-9c30-4e605eb6e4ce Estland (EE)
2d5c0efd-5eeb-466e-ba89-67d4d9582edd Spanien (ES)
ac07acf9-f1b3-4acf-bd0d-4fdd2e3bacfc Ungarn (HU)
35cd5cad-7b91-4f3d-919e-07b243a82ee3 Polen (PL)
86f00700-1712-4616-b5b3-6288e0f2564f Frankreich (FR)
aa33a372-bcc1-46c5-9c30-4e605eb6e4ce Estland (EE)
1041a68d-3d89-42bb-9d7a-9e38160fade6 Ungarn (HU)
b390e424-a3ac-4e7f-9320-f2940e60e5aa Bulgarien (BG)
a119b114-4168-4ad0-b2d9-689089752140 Niederlande (NL)
c5d7f9af-0b14-4643-8b9b-9e784dba90e7 Tschechische Republik (CZ)
84d726f6-1abb-4dff-87ff-5cebcc8fb81b Kroatien (CR)
2d5c0efd-5eeb-466e-ba89-67d4d9582edd Spanien (ES)
ac07acf9-f1b3-4acf-bd0d-4fdd2e3bacfc Ungarn (HU)
86f00700-1712-4616-b5b3-6288e0f2564f Frankreich (FR)
c5882ec1-a06b-4014-9bef-1083b6389c54 Deutschland (DE)
27bda2ac-80d1-48d2-bf5f-5fd206cf8100 Belgien (BE)
dea8171c-55be-41ec-aacf-cd5b69c1e342 Polen (PL)
f2d7905c-f50f-4131-a739-b81655a0e2db Belgien (BE)
081412ef-d484-405a-af2a-38c005b53909 Norwegen (NO)
b390e424-a3ac-4e7f-9320-f2940e60e5aa Bulgarien (BG)
84c0c796-11dc-42ce-b716-28d7d03b5ecd Deutschland (DE)
fa43febc-1637-43a7-838d-96008dec0f7b Dänemark (DK)
24decf4c-7356-4d43-9c92-75abbf1f47de Deutschland (DE)
b94e8e1c-b054-4ce5-a349-d48783be37b2 Schweden (SE)
37392a54-8ec1-4d42-85a2-2d7a8f17e101 Polen (PL)
c5d7f9af-0b14-4643-8b9b-9e784dba90e7 Tschechische Republik (CZ)
78effd67-6f42-49db-b067-fc89a7ce10fa Deutschland (DE)
dea8171c-55be-41ec-aacf-cd5b69c1e342 Polen (PL)
0f82ec76-9029-4103-a9e2-f79652d31bf5 Finnland (FI)
f2d7905c-f50f-4131-a739-b81655a0e2db Belgien (BE)
84c0c796-11dc-42ce-b716-28d7d03b5ecd Deutschland (DE)
a119b114-4168-4ad0-b2d9-689089752140 Niederlande (NL)
0f82ec76-9029-4103-a9e2-f79652d31bf5 Finnland (FI)
19e0438e-94b5-4e5e-bf57-74b8a00d8d91 Schweden (SE)
1041a68d-3d89-42bb-9d7a-9e38160fade6 Ungarn (HU)
2558a4d8-d29e-4746-af95-a81a14532b67 Portugal (PT)
c5882ec1-a06b-4014-9bef-1083b6389c54 Deutschland (DE)
9b267f13-a969-43db-8fdc-5295a5ea1edb Deutschland (DE)
fa43febc-1637-43a7-838d-96008dec0f7b Dänemark (DK)
84d726f6-1abb-4dff-87ff-5cebcc8fb81b Kroatien (CR)
081412ef-d484-405a-af2a-38c005b53909 Norwegen (NO)
41f907ea-f5a2-4586-a756-5ac2a1e4a709 Griechenland (GR)
f0fb3001-c248-4b6e-aba3-23edf20a9ce8 Frankreich (FR)
24decf4c-7356-4d43-9c92-75abbf1f47de Deutschland (DE)
Umgebungsbedingungen
Umweltinformationen9AKK108467A6707
Bestelldaten
Lokale Bestellnummer_USCONXT5NE432ABFF000XXX
E-Nummer (Norwegen)4380398
EAN8056221004602
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)186 mm
Höhe (Netto-Abmessung)205 mm
Tiefe (Netto-Abmessung)103.5 mm
Nettogewicht5.6 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1250 mm
Höhe Verpackungseinheit 1245 mm
Länge Verpackungseinheit 1285 mm
Bruttogewicht Verpackungseinheit 16.088 kg
EAN Verpackungseinheit 18056221004602
Weitere Informationen
Anschließbar an Leistungsschalter TyEnergieverteilung
BaureiheSACE Tmax XT
ProduktnameKompaktleistungsschalter
ProdukttypCB (Komplettgerät Schalteinheit + Schutzauslöser)
VersionF
CAD Maßzeichnung1SDH002065A1183
1SDH002065A1131
Technische Daten
StromartAC/DC
Elektrische Belastbarkeit7000 Zyklen
60 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
120 Schaltspiele/Std
Anzahl Pole4P
Bestellmenge1 Stück
Verlustleistung16.9 W
Bemessungsstrom (In)320 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)1600…3200 A
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung690 V AC
750 V DC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 70 kA
(230 V AC) 70 kA
(240 V AC) 70 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 25 kA
(525 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) 2-polig in Reihe 25 kA
(500 V DC) 2-polig in Reihe 25 kA
Bemessungskurzzeitstromfestigkeit (Icw)5 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(220 V AC) 70 kA
(230 V AC) 70 kA
(240 V AC) 70 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 25 kA
(525 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) 2-polig in Reihe 25 kA
(500 V DC) 2-polig in Reihe 25 kA
Bemessungsdauerstrom (Iu)400 A
AuslöserTMA
Auslösertypthermomagnetisch
Einstellbereich224…320 A
KurzschlussfestigkeitN
NormenIEC60947-2
ProduktvarianteXT5
Klemmenanschlussartvorderseitig
Zertifikate und Deklarationen
Datenblatt, technische Information2CDC210017C0101
1SDC210099D0206
Konformitätserklärung - CE9AKK107680A2824
Mechanische Zeichnungen1SDH002011A1101
Verdrahtungsplan1SDM000005A1001
Montage- und Betriebsanleitung1SDH002011A1001
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA100383R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 320 A
Bemessungsspannung (EF003977) 690 V
Überlastauslöser Stromeinstellung (EF002336) 128.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1600 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Mit Ausgelöstmelder (EF007006) Nein
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) vorne
Ausführung des Betätigungselements (EF006976) Knebel
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP20
