Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

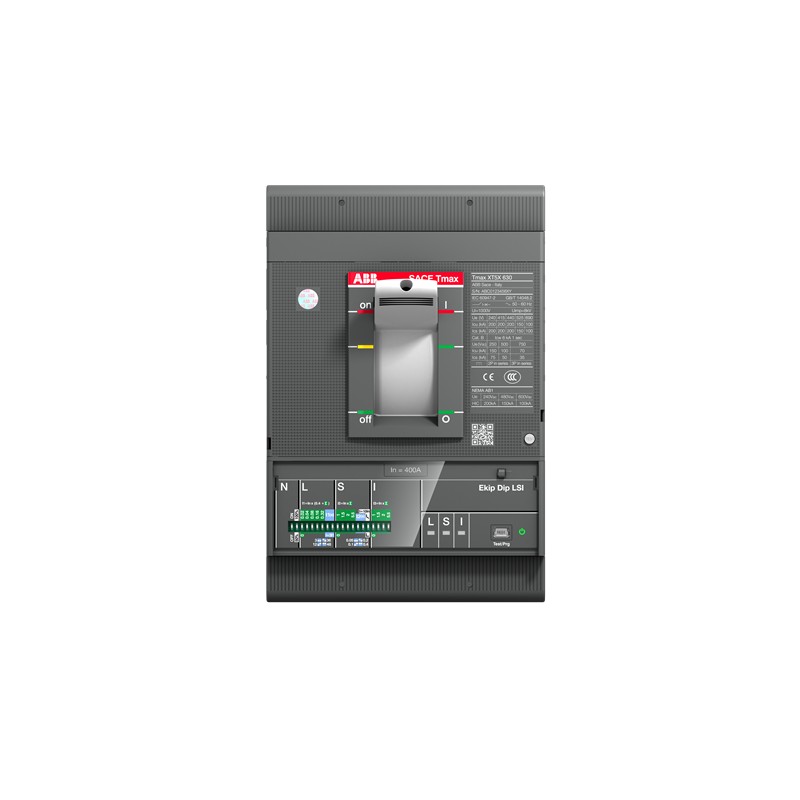

1SDA100369R1 ABB XT5N 630 Ekip M Dip I In 630A 3p F F
Artikel-Nr.: 1SDA100369R1
Hersteller: ABB
Beschreibung:
XT5N 630 Ekip M Dip I In=630A 3p F F
Kompaktleistungsschalter Motorschutz Tmax XT5 mit vorderseitigen Anschlüssen, 3polig
Kategorien:
- Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
- ABB > Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2354 |
| Umweltprodukterklärung - EPD | 9AKK108468A1899 |
| 9AKK108468A9748 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 59.6 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 32c3a51a-f3de-4243-b511-3fdce0dc2e5b China (CN) |
| Vereinfachtes SCIP | f06d3894-ab1c-458d-9577-0e90e4505da4 Schweden (SE) |
| 93581d1a-ed13-4977-9f94-41420a950aba Norwegen (NO) | |
| 7e7ab85f-74f5-4675-8cdc-2d141df64216 Deutschland (DE) | |
| b3e2bdc9-d249-444c-821a-2c756648431f Frankreich (FR) | |
| db5a0c4d-ad25-4aed-8a4c-3fd4d4b72a80 Schweden (SE) | |
| 81335948-87fb-4948-a70c-0d036f68ec0f Portugal (PT) | |
| ea180932-39a8-4104-bb15-7c1d3febf764 Polen (PL) | |
| 8f2bf301-e89a-48c8-8c92-5d1334130990 Bulgarien (BG) | |
| 64b84180-8364-4a8f-8b6a-3d4e038284bb Belgien (BE) | |
| 136a3028-f942-4c3f-bdac-28cc1625f88b Spanien (ES) | |
| 3c70af6b-9c00-4806-b9b9-dc4e87011953 Dänemark (DK) | |
| e9d83aa6-30ff-49a6-abe3-d67c190e9526 Deutschland (DE) | |
| 9603c3a0-6961-45a7-be5c-d7fef43f2690 Deutschland (DE) | |
| ae12ab37-6e4f-4728-8eca-75b24e1814db Deutschland (DE) | |
| 798a52ed-8c8f-4f1b-b3be-965bb8dc09f4 Ungarn (HU) | |
| 3867ef39-f563-438c-ac09-d0c614adf04c Belgien (BE) | |
| 078a2b07-9164-4e82-9f00-9f83e2af670f Frankreich (FR) | |
| 7359544c-8e2b-4a22-bf0c-b342df7a51f4 Estland (EE) | |
| 09e8e25b-5ce0-4e84-9d28-2ef657385df2 Deutschland (DE) | |
| 1c438005-8804-4c30-ace4-06243f8fe8d9 Polen (PL) | |
| c66fdb81-3924-4faa-8f25-b8a35f878d3f Griechenland (GR) | |
| 59b32f81-0abe-4122-91b1-b17aebfd755a Ungarn (HU) | |
| ad3f34a4-fa44-4deb-9527-a2e08e749e29 Niederlande (NL) | |
| 852e9524-47cf-4389-adfd-1e953066db70 Finnland (FI) | |
| cdcb2412-33f1-4253-9488-eab0e31c9de5 Polen (PL) | |
| 42d22bb7-7d88-4f12-bf78-e486083267d8 Tschechische Republik (CZ) | |
| c87d9aae-3a0f-4b3f-b3ef-99a78b3bb96f Kroatien (CR) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT5NE363BKFF000XXX |
| E-Nummer (Norwegen) | 4380260 |
| EAN | 8056221004466 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 4.82 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 250 mm |
| Höhe Verpackungseinheit 1 | 245 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.308 kg |
| EAN Verpackungseinheit 1 | 8056221004466 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Motorschutz |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 5000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bestellmenge | 1 Stück |
| Verlustleistung | 45 W |
| Bemessungsstrom (In) | 630 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 6 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Bemessungsdauerstrom (Iu) | 630 A |
| Auslöser | Ekip M Dip I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC60947-2 |
| Produktvariante | XT5 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK107680A2824 |
| Mechanische Zeichnungen | 1SDH002011A1101 |
| Verdrahtungsplan | 1SDM000005A1001 |
| Montage- und Betriebsanleitung | 1SDH002011A1001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100369R1 Niederspannungsschaltgeräte (EC000228)
Merkmalsname
Merkmalswert
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert630 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert690 V
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert378.0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert630 A
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertNein
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
Merkmalswertvorne
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKnebel
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
