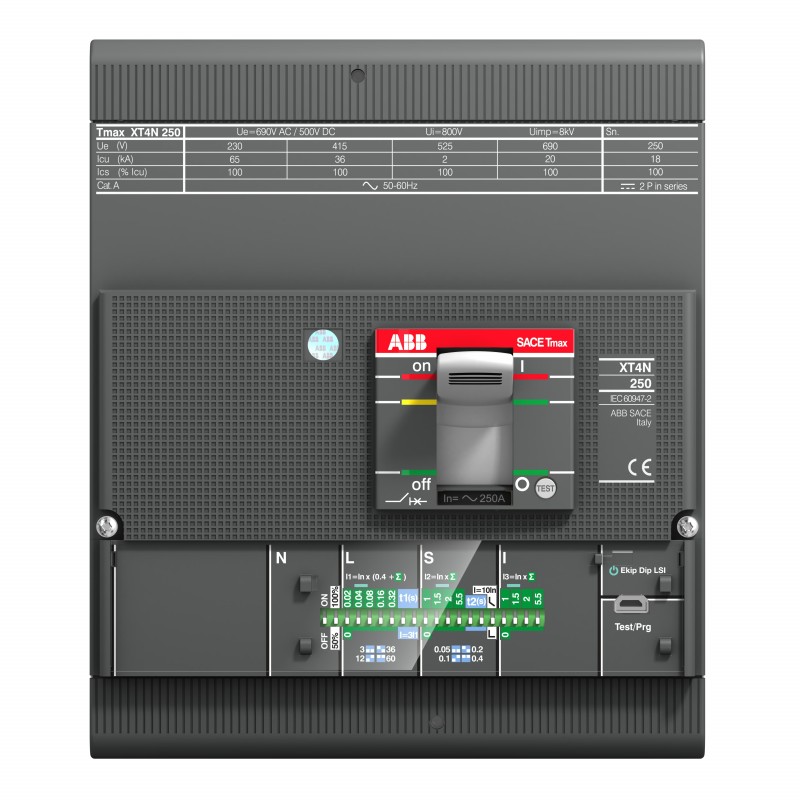

1SDA100227R1 ABB XT4S 160 Ekip Dip LIG In 63A 4p F F
1SDA100227R1
ABB
XT4S 160 Ekip Dip LIG In=63A 4p F F
Kompaktleistungsschalter Tmax XT4 mit vorderseitigen Anschlüssen, 4polig
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kompaktleistungsschalter ≤ 250 A Xtmax
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2352 |
| Umweltprodukterklärung - EPD | 9AKK108469A1858 |
| 9AKK108468A1898 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 56.30 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT4SE4063CFF000XXX |
| EAN | 8056221002813 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 160 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 3.05 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 145 mm |
| Höhe Verpackungseinheit 1 | 210 mm |
| Länge Verpackungseinheit 1 | 168 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.5 kg |
| EAN Verpackungseinheit 1 | 8056221002813 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Ty | Energieverteilung |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Version | F |
| CAD Maßzeichnung | 1SDH001295R0677 |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 4P |
| Ausschaltzeit | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.4 W |
| Bemessungsstrom (In) | 63 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 36 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 12 kA | |
| Bemessungsdauerstrom (Iu) | 160 A |
| Auslöser | Ekip Dip LIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC60947-2 |
| Produktvariante | XT4 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK106713A5529 |
| Mechanische Zeichnungen | 1SDH000722R0100 |
| Verdrahtungsplan | 1SDM000068R0001 |
| Montage- und Betriebsanleitung | 1SDH000722R0001 |
| 1SDH000721R0505 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
