> ABB>Kompaktleistungsschalter ≤ 250 A Xtmax>1SDA074790R1 ABB XT2H 125 TMF 20-400 3p F F UL/CSA
Vorheriges Produkt Nächstes Produkt

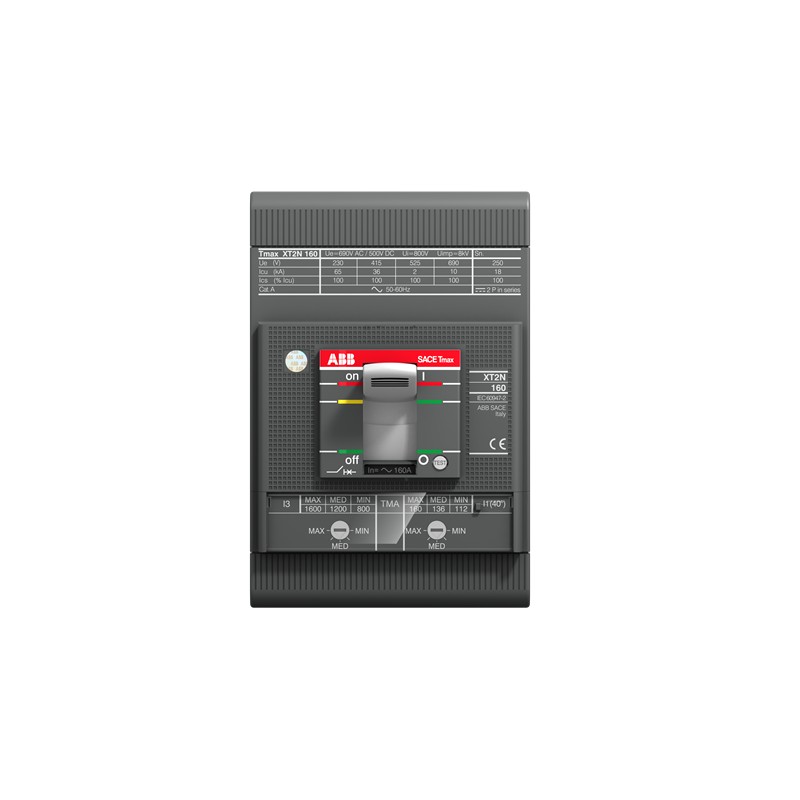

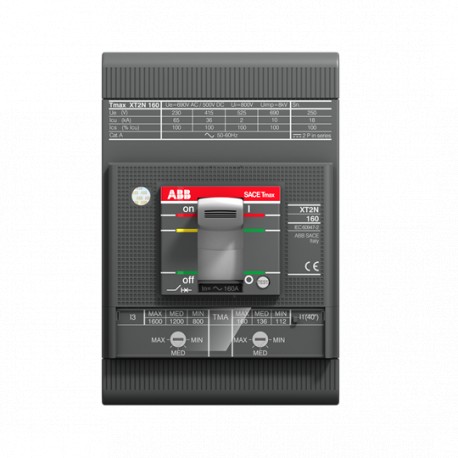

1SDA074790R1 ABB XT2H 125 TMF 20-400 3p F F UL/CSA Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA074790R1 ABB XT2H 125 TMF 20-400 3p F F UL/CSA

1SDA074790R1

ABB

XT2H 125 TMF 20-400 3p F F UL/CSA

Mehr Infos


Kompaktleistungsschalter ≤ 250 A Xtmax

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    XT2H 125 TMF 20-400 3p F F UL/CSA
  • Produkt-ID:
    1SDA074790R1
  • Ean:
    8015644787677
  • Katalogbeschreibung:
    XT2H 125 TMF 20-400 3p F F UL/CSA
  • Lange Beschreibung:
    C.UNTERBRECHER TMAX XT2H 125 UL/CSA DREIPOLIG FEST MIT FRONTKLEMMEN UND THERMOMAGNETISCHEM AUSLÖSER TMF R 20-400 A

ABB EcoSolutions

  • ABB EcoSolutions:
    Ja

Zirkulärer Wert

  • Zirkuläre Konstruktionsprinzipien Recyclingquote:
    Design zur Schließung von Ressourcenkreisläufen - Norm EN45555 - 58,1 %
  • Conflict Minerals Reporting Template (CMRT):
    9AKK108467A5658
  • Anweisungen zum Ende des Lebens:
    9AKK108468A2348
  • Konzernziel für zu deponierende Abfälle:
    UL 2799 Zero Waste To Deponie-Validierung verfügbar
  • Gesetz zur Kontrolle toxischer Substanzen - TSCA:
    9AKK108467A8326

Öko-Transparenz

Umwelt

Bestellung

  • Bestellnummer USA und Kanada:
    XT2HU3020AFF000XXX
  • Ean:
    8015644787677
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362090

Dimensionen

  • Produktnetzbreite:
    90Mm
  • Produkt-Nettohöhe:
    130Mm
  • Produktnetztiefe / Länge:
    82.5Mm
  • Produkt-Nettogewicht:
    1.1Kg

Containerinformationen

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • Paketebene 1 Breite:
    131 mm
  • Paketebene 1 Höhe:
    212 mm
  • Paketebene 1 Tiefe / Länge:
    147 mm
  • PaketStufe 1 Bruttogewicht:
    1,2 kg
  • Paket Ebene 1 EAN:
    8015644787677

Zusätzliche Informationen

  • Leistungsschaltertyp:
    Stromverteilung
  • Anschluss kapazität Hauptschaltung:
    Sammelschiene 32.5..100 mm²
  • Aktueller Typ:
    AC/DC
  • Elektrische Haltbarkeit:
    120 Zyklen pro Stunde
    8000 Zyklus
  • Mechanische Haltbarkeit:
    240 Zyklen pro Stunde
    25000 Zyklus
  • Anzahl der Polen:
    3
  • Öffnungszeiten:
    CB mit SOR 15 ms
    CB mit UVR 15 ms
  • Bestellen Sie mehrfach:
    1 Stück
  • Stromverlust:
    bei Nennbetriebsbedingungen pro Pol 1,6 W
  • Produkt Haupttyp:
    SACE Tmax XT
  • Produktname:
    Geformter Gehäuse-Leistungsschalter
  • Produkttyp:
    Automatischer Leistungsschalter
  • Nennstrom (IN):
    30AA
  • Nennspannung (UR):
    600 V
  • Bewertete Instantaneous Short-Circuit-Stromeinstellung (IIch):
    400 A
  • Nennbetriebsspannung:
    600 V AC
    500 V DC
  • Bewerteter ununterbrochener Strom (IU):
    125 A
  • Empfohlener Schraubendreher:
    Hauptstromkreis M6
  • Release:
    TMF
  • Freigabetyp:
    Tm
  • Einstellungsbereich:
    30AA
  • Kurzschluss-Leistungsstufe:
    H
  • Standards:
    Ul
  • Untertyp:
    XT2
  • Geeignet für die Produktklasse:
    SACE Tmax XT
  • Terminalverbindungstyp:
    Vorder-
  • Klemmentyp:
    Bolzen
  • Anzugsmoment:
    6 N·m
  • Version:
    F
  • CAD-Maßzeichnung:
    1SDH002230A1001

Technische UL/CSA

  • Unterbrechungsbewertung nach UL489:
    (240 V AC) 150 kA
    (480 V AC) 65 kA
    (600 V AC) 25 kA
    (250 V DC) 2-polig in Reihe 65 kA
    (500 V DC) 3-polig in Reihe 65 kA

Zertifikate und Erklärungen

Klassifizierungen

  • ETIM 7:
    EC000228 - Leistungsschalter für trafo/generator/installationsschutz
  • ETIM 8:
    EC000228 - Leistungsschalter für trafo/generator/installationsschutz
  • IDEA Granular Category Code (IGCC):
    4927 >> Kompaktleistungsschalter
  • Objektklassifizierungscode:
    Q
  • Unspsc:
    39121616
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • Eclass:
    V11.1 : 27370409

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf 71 Mbytes
