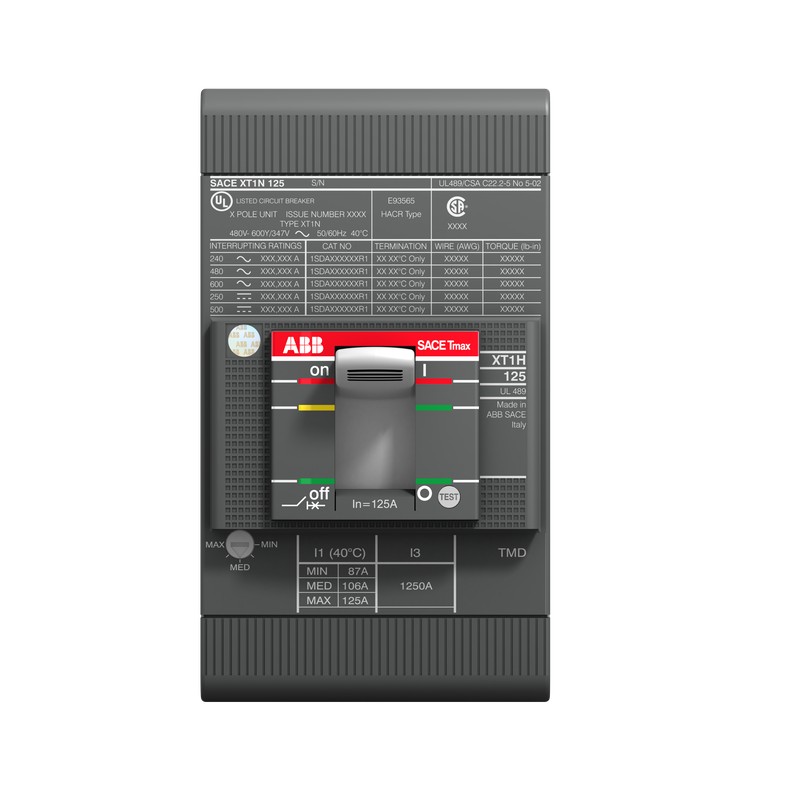

1SDA074643R1 ABB Kompaktleistungsschalter Tmax XT1 mit vorderseitigen Anschlüssen, 3polig Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA074643R1 ABB Kompaktleistungsschalter Tmax XT1 mit vorderseitigen Anschlüssen, 3polig

1SDA074643R1

ABB

Kompaktleistungsschalter Tmax XT1 mit vorderseitigen Anschlüssen, 3polig

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Kompaktleistungsschalter ≤ 250 A Xtmax

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $298.65
Stückpreis: $298.65
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2347
Umweltprodukterklärung - EPD9AKK108468A1890
Verlängerung der ProduktlebensdauerProduktmodularität
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 55.9 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP6863fbdc-acf8-416a-94d8-1a60e9e87610 Italien (IT)
Vereinfachtes SCIP628ea2e3-2bef-44e0-b68a-aa6bb12b3592 Schweden (SE)
92462612-6c78-4173-8877-3d5a6bc385c6 Kroatien (CR)
7dadfd1c-6626-4e29-ac76-e694fb54386b Deutschland (DE)
c8db6d57-17eb-44d7-89d4-7f3cf42cc124 Deutschland (DE)
bf230d19-83d0-4abf-be2d-9b1490d25ca4 Dänemark (DK)
49aff91d-41ba-42b7-9174-32ca6e68a3ea Tschechische Republik (CZ)
17aee93c-0a58-4af1-b8bf-20841cec9c60 Belgien (BE)
f120b923-d7a9-41ab-ad7a-7f9a5ad8cb48 Spanien (ES)
f9ce84bd-e10d-4a0e-8ea6-6a207dbe8de3 Ungarn (HU)
c00f7c91-98ab-4668-b03a-0c52008d49ed Frankreich (FR)
1975b185-e524-417a-880d-2ee2d4528e2d Deutschland (DE)
e343fe52-4698-45dc-812e-3d3e0e0d3434 Frankreich (FR)
ee5ad142-9547-41dd-a1be-9e0ff9ba37f6 Griechenland (GR)
a07004d6-57d7-4753-a183-f38c06e40500 Deutschland (DE)
6c7ab3f7-7f1d-44a0-a224-6140626bbe2d Belgien (BE)
21923d59-9521-4c22-a853-47522aa56309 Estland (EE)
7585d8b6-51b4-4dde-97c6-67c87f2e46f0 Finnland (FI)
1a7b9e93-b9c8-4e0f-b077-c78a39a5edb3 Polen (PL)
483278bd-0285-4dd7-a385-e7076cffe598 Ungarn (HU)
bb5d72ee-7427-418d-84e8-2dee6905c3f6 Polen (PL)
3e62f68c-862a-4eec-b16b-f23ddecf0d0e Polen (PL)
44e16ebd-f5de-489e-8273-c9004f0f4a62 Bulgarien (BG)
e8bbc165-6ff4-406c-a674-9554e60e85aa Schweden (SE)
e9d23f61-2ff8-409d-8c18-75d945aab72f Niederlande (NL)
260209f2-12d4-4247-b746-d824dbd9968c Norwegen (NO)
8b6070e0-c199-40cb-a2db-4e9a0960cfac Deutschland (DE)
6a824b83-9f9b-413f-a6e0-aef1114c868e Portugal (PT)
Umgebungsbedingungen
Umweltinformationen9AKK108467A6707
Bestelldaten
Lokale Bestellnummer_USCONXT1NU3070AFF000XXX
EAN8015644786205
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)76.2 mm
Höhe (Netto-Abmessung)130 mm
Tiefe (Netto-Abmessung)70 mm
Nettogewicht1.1 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Box 1 Stück
Breite Verpackungseinheit 1128 mm
Höhe Verpackungseinheit 1135 mm
Länge Verpackungseinheit 1143 mm
Bruttogewicht Verpackungseinheit 11.1 kg
EAN Verpackungseinheit 18015644786205
Weitere Informationen
Anschließbar an Leistungsschalter TyEnergieverteilung
BaureiheSACE Tmax XT
ProduktnameKompaktleistungsschalter
ProdukttypKomplettgerät: Schalteinheit + Schutzauslöser
Geeignet für ProduktklasseSACE Tmax XT
VersionF
CAD Maßzeichnung1SDH001295R0008
Technische Daten
Anschlussmöglichkeit-HauptstromkreisPhasenschiene 45.5 ... 80 mm²
StromartAC/DC
Elektrische Belastbarkeit120 Schaltspiele/Std
8000 Zyklen
Mechanische Lebensdauer240 Schaltspiele/Std
25000 Zyklen
Anzahl Pole3P
AusschaltzeitCB mit SOR 30 ms
CB mit UVR 30 ms
Bestellmenge1 Stück
Verlustleistungbei Bemessungsbedingungen pro Pol 3.7 W
Bemessungsstrom (In)70 A
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)800 A
Bemessungsbetriebsspannung600Y/347 V AC
500 V DC
Bemessungsdauerstrom (Iu)125 A
Bemessungsspannung (Ur)600Y/347 V
Empfohlener SchraubendreherHauptstromkreis M6
AuslöserTMF
Auslösertypthermomagnetisch
Einstellbereich70 A
KurzschlussfestigkeitN
NormenUL489
ProduktvarianteXT1
Klemmenanschlussartvorderseitig
AnschlussartBolzen
Anzugsdrehmoment6 N·m
Technische Daten UL/CSA
Bemessungsausschaltvermögen nach UL489(240 V AC) 50 kA
(480 V AC) 25 kA
(600Y / 347 V AC) 18 kA
(250 V DC) 2-polig in Reihe 35 kA
(500 V DC) 4-polig in Reihe 35 kA
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA Zertifikat (eigensicher)9AKK10103A3905
Datenblatt, technische Information2CDC210017C0101
Konformitätserklärung - CE9AKK106713A5532
UL Zertifikat1SDL000163R0111
VDE ZertifikatNo certification needed
Maßzeichnung1SDH000719R0100
Mechanische Zeichnungen1SDH000719R0100
Verdrahtungsplan1SDM000068R0001
Montage- und Betriebsanleitung1SDH000719R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4927 >> Molded case circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121616
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf 71 Mbytes
