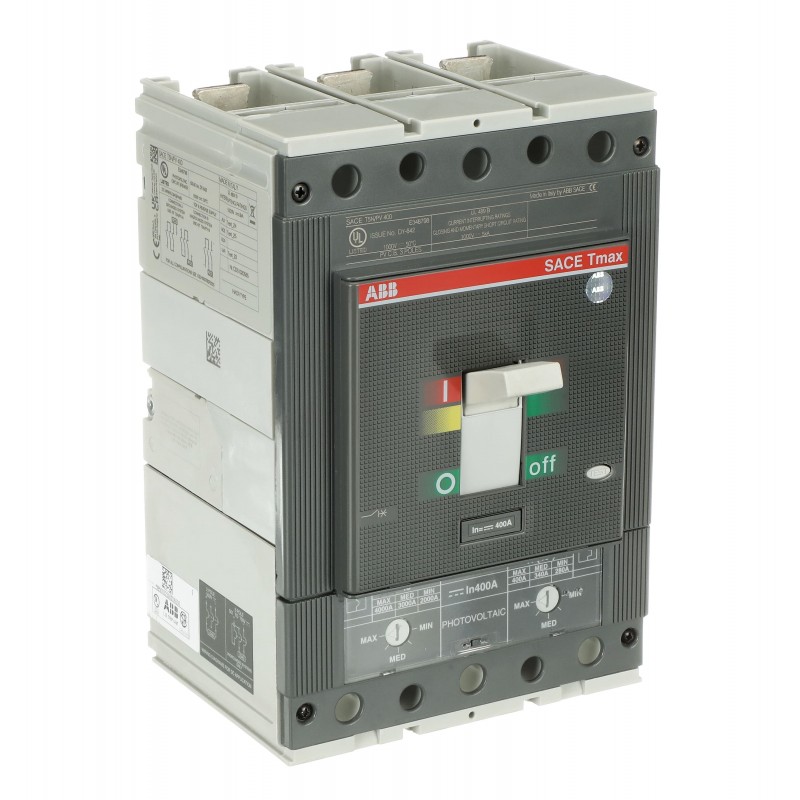

1SDA070472R1 ABB T5N/PV 400 UL TMA 400-4000 3P FF 1000VD
1SDA070472R1
ABB
T5N/PV 400 UL TMA 400-4000 3P FF 1000VD
T5N/PV 400 UL TMA 400-4000 3p FF 1000VDC Kompakter Leistungsschalter Tmax T5 mit vorderseit. Anschlüssen
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8015644735470 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 4.8 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 4.8 kg |
| EAN Verpackungseinheit 1 | 8015644735470 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für | T5 |
| Geeignet für Produktklasse | Kompaktleistungsschalter |
| Version | F |
| Technische Daten | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Bemessungsstrom (In) | 400 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1150 V |
| Bemessungsbetriebsspannung | 1000 V DC |
| Bemessungsdauerstrom (Iu) | 400 A |
| Auslöser | TMA |
| Auslösertyp | thermomagnetisch |
| Kurzschlussfestigkeit | N |
| Normen | UL |
| Produktvariante | T5 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Technische Daten UL/CSA | |
| Bemessungsausschaltvermögen nach UL489 | (240 V AC) 65 kA |
| (480 V AC) 25 kA | |
| (600 V AC) 18 kA | |
| (500 V DC) 2-polig in Reihe 25 kA | |
| (600 V DC) 3-polig in Reihe 16 kA | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 9AKK107991A5458 |
| Konformitätserklärung - CE | 9AKK106713A9776 |
| Montage- und Betriebsanleitung | 1SDH000780R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 400 A |
| Überlastauslöser Stromeinstellung (EF002336) | 280.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 2000 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
