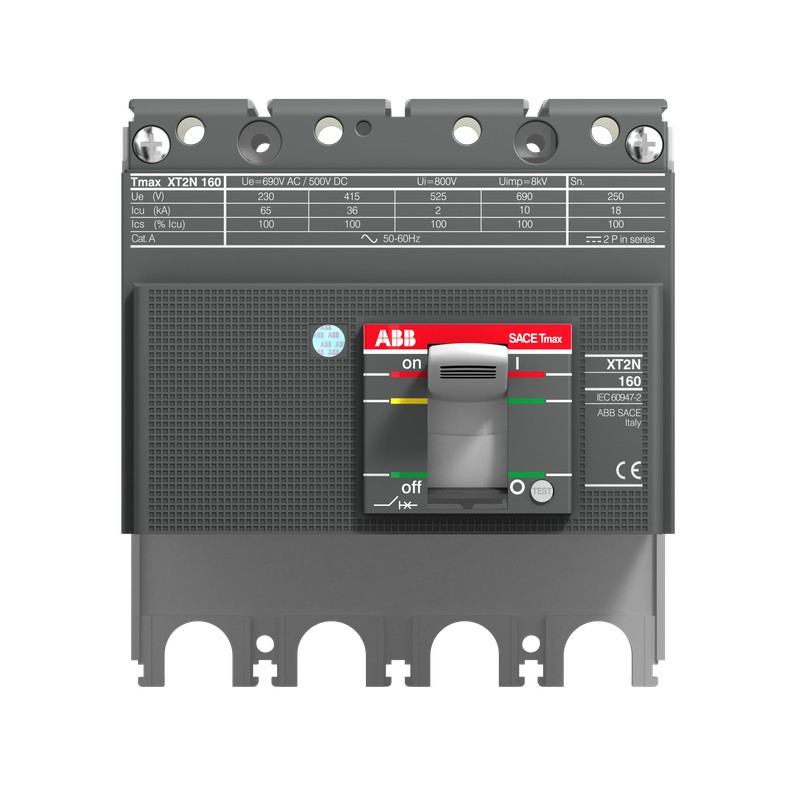

1SDA068172R1 ABB XT2V160 TEIL VON 4P F INTERRUPTION
1SDA068172R1
ABB
XT2V160 TEIL VON 4P F INTERRUPTION
Schalteinheit Tmax XT2, mit vorderseitigen Anschlüssen Einsatz nur mit Schutzauslöser
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kompaktleistungsschalter ≤ 250 A Xtmax
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2348 |
| Umweltprodukterklärung - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 55.70 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| E-Nummer (Norwegen) | 4379742 |
| EAN | 8015644020699 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 120 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 150 mm |
| Höhe Verpackungseinheit 1 | 215 mm |
| Länge Verpackungseinheit 1 | 135 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.3 kg |
| EAN Verpackungseinheit 1 | 8015644020699 |
| Weitere Informationen | |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CBBU (Schalteinheit) |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 4P |
| Ausschaltzeit | CB mit SOR 30 ms |
| CB mit UVR 30 ms | |
| Bestellmenge | 1 Stück |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 70 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2-polig in Reihe 100 kA | |
| (500 V DC) 3-polig in Reihe 100 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 70 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2-polig in Reihe 100 kA | |
| (500 V DC) 3-polig in Reihe 100 kA | |
| Bemessungsdauerstrom (Iu) | 160 A |
| Bemessungsspannung (Ur) | 690 V |
| Kurzschlussfestigkeit | V |
| Normen | IEC60947-2 |
| Produktvariante | XT2 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK106713A5901 |
| GL Zertifikat | 1SDL000163R0093 |
| LR Zertifikat | 1SDL000163R0100 |
| Montage- und Betriebsanleitung | 1SDH000721R0001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
