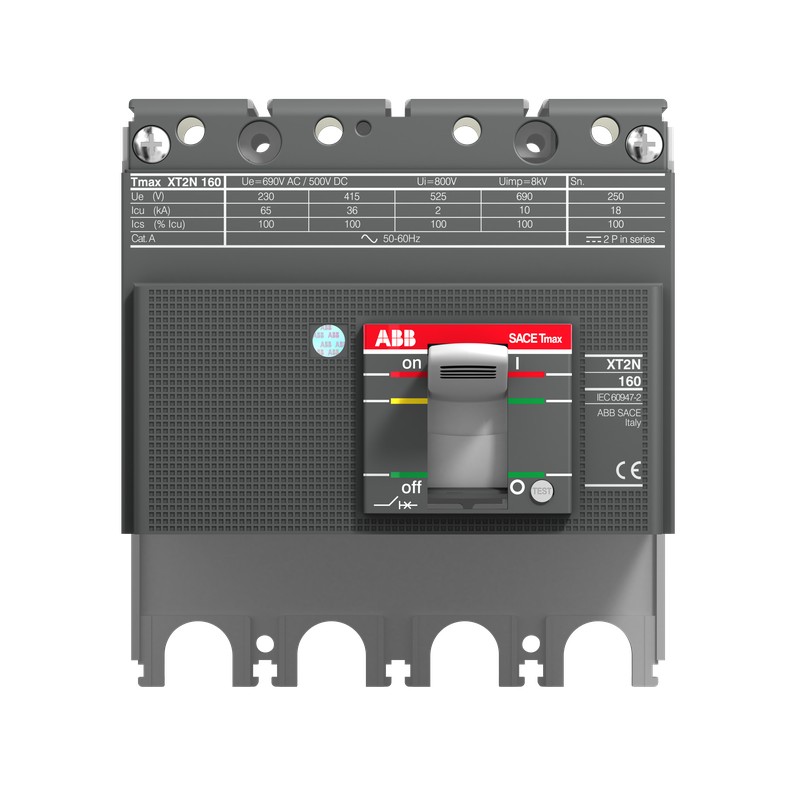

1SDA068170R1 ABB XT2H160 TEIL VON 4P F F INTERRUPTION
1SDA068170R1
ABB
XT2H160 TEIL VON 4P F F INTERRUPTION
Schalteinheit Tmax XT2, mit vorderseitigen Anschlüssen Einsatz nur mit Schutzauslöser
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kompaktleistungsschalter ≤ 250 A Xtmax
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2348 |
| Umweltprodukterklärung - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 55.70 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 663e8bf8-ac39-45e2-bb3b-477786a0534a Italien (IT) |
| Vereinfachtes SCIP | 11db11de-5fe4-45c9-b5e1-9f0c228fac65 Deutschland (DE) |
| 9672d8a0-cbab-4eea-b1fa-0a023db90dc1 Frankreich (FR) | |
| 1daaad42-b6d2-4f63-85fe-f0ba430cdfbe Schweden (SE) | |
| 882b6139-5abd-4752-b709-d722c2a7d2b1 Deutschland (DE) | |
| dfb6fdb2-85f0-4fdb-8914-4f62acc0cbbc Deutschland (DE) | |
| d96948a6-b3be-4d26-9f1f-21268276d34a Frankreich (FR) | |
| 530e06d4-768a-4329-a9f0-9d54befb7dd1 Niederlande (NL) | |
| 907efefb-2e63-4da6-a80d-87193b914a88 Spanien (ES) | |
| 1b3f7be3-1197-4c36-bef4-b19b4a9e1199 Niederlande (NL) | |
| f5ae6816-a17b-414b-83d8-ea6be56b0f48 Polen (PL) | |
| 883d3077-7100-4b9b-8a4b-ceef1e8d9006 Norwegen (NO) | |
| 8ab542da-9e9d-44ce-9387-737bb6954d04 Schweden (SE) | |
| 0ecfcaad-84c4-4d3a-8560-a33e692569db Polen (PL) | |
| dbb16089-1024-4a39-bc5c-653a765b66a1 Finnland (FI) | |
| 7ab595e7-a807-4417-9740-52f1a338d40f Niederlande (NL) | |
| bfad18d1-cf60-4d82-8e92-11060ebc1db0 Deutschland (DE) | |
| 1c81d21a-a430-4295-813a-5d972026dcdd Dänemark (DK) | |
| 9e7b6aea-846c-431d-b6d2-df49017ffcd7 Deutschland (DE) | |
| 99641427-b52a-4305-8555-ae54782cdf2f Kroatien (CR) | |
| e277dcf6-d6bb-4f3a-8358-e7553b09982f Tschechische Republik (CZ) | |
| 8c0d26f3-1080-4b69-be9d-96ef1d4d5110 Polen (PL) | |
| 96a5c325-9bd4-41a4-8dd3-3fba1bb6fcf7 Niederlande (NL) | |
| 1acc923e-fb90-4570-9e48-2ad99899dee2 Niederlande (NL) | |
| 476c31ba-afe5-489d-af9f-9df3fceff712 Estland (EE) | |
| a81ba7ef-697e-40f5-a67f-236f7b95159c Griechenland (GR) | |
| bf325f2d-324a-48c8-9f9e-d7c8af2edca6 Portugal (PT) | |
| 969daf7d-2111-46a2-b7b9-f96769350334 Bulgarien (BG) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| E-Nummer (Finnland) | 3640555 |
| E-Nummer (Norwegen) | 4379740 |
| EAN | 8015644020675 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 120 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 150 mm |
| Höhe Verpackungseinheit 1 | 215 mm |
| Länge Verpackungseinheit 1 | 135 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.3 kg |
| EAN Verpackungseinheit 1 | 8015644020675 |
| Weitere Informationen | |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CBBU (Schalteinheit) |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 4P |
| Ausschaltzeit | CB mit SOR 30 ms |
| CB mit UVR 30 ms | |
| Bestellmenge | 1 Stück |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2-polig in Reihe 70 kA | |
| (500 V DC) 3-polig in Reihe 70 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2-polig in Reihe 70 kA | |
| (500 V DC) 3-polig in Reihe 70 kA | |
| Bemessungsdauerstrom (Iu) | 160 A |
| Bemessungsspannung (Ur) | 690 V |
| Kurzschlussfestigkeit | H |
| Normen | IEC60947-2 |
| Produktvariante | XT2 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK106713A5901 |
| GL Zertifikat | 1SDL000163R0093 |
| LR Zertifikat | 1SDL000163R0100 |
| Montage- und Betriebsanleitung | 1SDH000721R0001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
