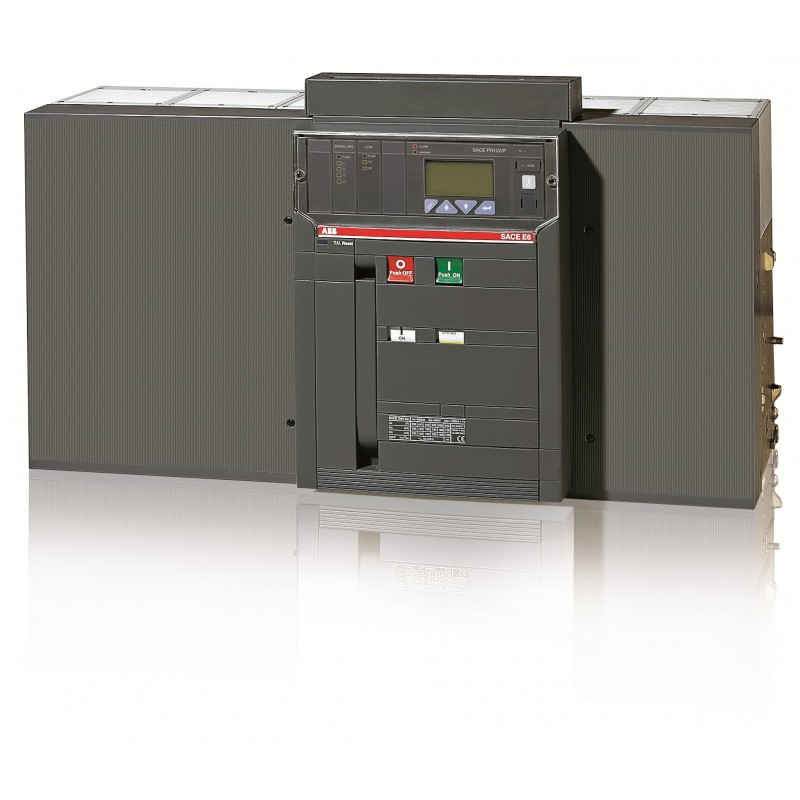

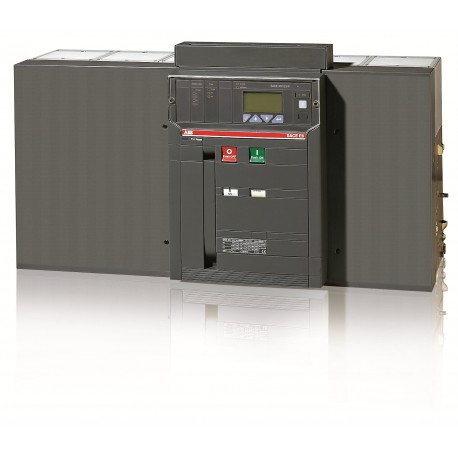

1SDA064664R1 ABB E6H5000 PR122/DC 3P W MP
1SDA064664R1
ABB
E6H5000 PR122/DC 3P W MP
E6H 50 PR122/DC R5000 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644675578 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 810 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 116 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 1000 mm |
| Bruttogewicht Verpackungseinheit 1 | 133 kg |
| EAN Verpackungseinheit 1 | 8015644609139 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | DC |
| Elektrische Belastbarkeit | Ue = 1000 V 2000 Zyklen |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 775 W |
| Bemessungsstrom (In) | 5000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 5000 A |
| Bemessungsbetriebsspannung | 750 V DC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (500 V DC) 100 kA |
| (750 V DC) 65 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (500 V DC) 100 kA |
| (750 V DC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 5000 A |
| Bemessungsspannung (Ur) | 750 V |
| Auslöser | PR122/DC |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E6 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200012D0101 |
| Konformitätserklärung - CE | 1SDL000165R0017 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH000635R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 5000 A |
| Bemessungsspannung (EF003977) | 750 V |
| Überlastauslöser Stromeinstellung (EF002336) | 2000.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 7500.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
