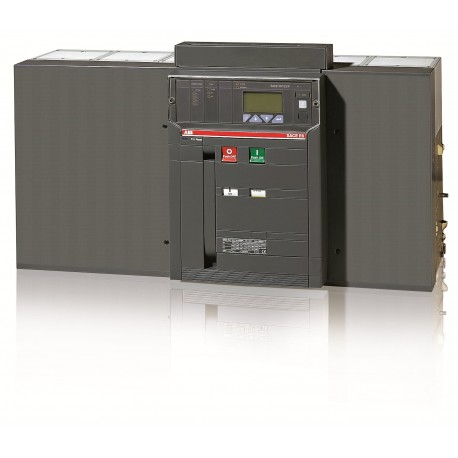

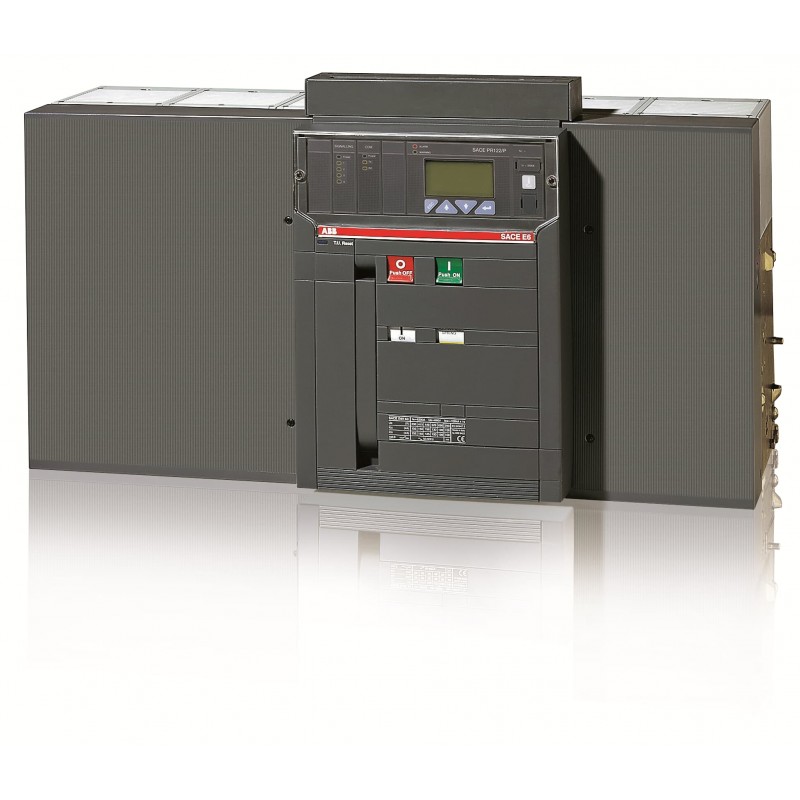

1SDA064658R1 ABB E6H5000 PR122/DC 3P F VR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA064658R1 ABB E6H5000 PR122/DC 3P F VR

1SDA064658R1

ABB

E6H5000 PR122/DC 3P F VR

SACE EMAX LEISTUNGSSCHALTER E6H 5000A DREIPOLIG FEST MIT KLEMMEN HINTEN VERTIKALER ÜBERSTROMAUSLÖSER PR122/DC R5000 AUSGESTATTET MIT: 4 HILFSKONTAKT UND C.SCHALTER IN STELLUNG OFFEN-GESCHLOSSEN

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $49,934.65
Stückpreis: $49,934.65
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
E6H5000PR122/DCIn=5000A3pFVR<HR
Produkt-ID:
Artikel-Nr.: 1SDA064658R1
Ean:
8015644675516
Katalogbeschreibung:
E6H 5000 PR122/DC In=5000A 3p F VR<HR
Lange Beschreibung:
SACE EMAX LEISTUNGSSCHALTER E6H 5000A DREIPOLIG FEST MIT KLEMMEN HINTEN VERTIKALER ÜBERSTROMAUSLÖSER PR122/DC R5000 AUSGESTATTET MIT: 4 HILFSKONTAKT UND C.SCHALTER IN STELLUNG OFFEN-GESCHLOSSEN
\n

Bestellung

Ean:
8015644675516
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85362090

Dimensionen

Produktnetzbreite:
782 mm
Produkt-Nettohöhe:
418 mm
Produktnetztiefe / Länge:
302 mm
Produkt-Nettogewicht:
112 kg

Containerinformationen

Paket-Level-1-Einheiten:
1 Stück
Paketebene 1 Breite:
515 mm
Paketebene 1 Höhe:
600 mm
Paketebene 1 Tiefe / Länge:
1000 mm
Paket Ebene 1 EAN:
8015644609139

Zusätzliche Informationen

Aktueller Typ:
Dc
Elektrische Haltbarkeit:
Ue = 1000 V 2000 Zyklus
Mechanische Haltbarkeit:
Zyklus 12000

60 Zyklen pro Stunde
Anzahl der Polen:
3
Stromverlust:
475 W
Produkt Haupttyp:
SACE Emax
Produktname:
Luftleistungsschalter
Produkttyp:
Luftleistungsschalter
Nennstrom (IN):
5000 A
Nennspannung (UR):
750 V
Bewertete Impuls-Widerstand Spannung (UImp):
12 kV
Nennisolationsspannung (UIch):
1000 V
Bewerteter Betriebsstrom (IE):
5000 A
Nennbetriebsspannung:
750 V DC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(500 V Gleichstrom) 100 kA

(750 V Gleichstrom) 65 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
(500 V Gleichstrom) 100 kA

(750 V Gleichstrom) 65 kA
Bewerteter ununterbrochener Strom (IU):
5000 A
Release:
PR122/DC
Freigabetyp:
El
Kurzschluss-Leistungsstufe:
H
Standards:
Iec
Untertyp:
E6
Terminalverbindungstyp:
Feste Leistungsschalter

Hinten flach orientiert
Version:
F

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:
\n1SDC200012D0202
Konformitätserklärung - CE:
\n1SDL000165R0017
Anleitungen und Handbücher:
\n1SDH000635R0002

Klassifizierungen

ETIM 4:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 5:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 6:
EC000228 - Leistungsschalter für trafo/generator/installations prot.
ETIM 7:
EC000228 - Leistungsschalter für trafo/generator/installationsschutz
WeEE-Kategorie:
4. Große Ausrüstung (jede externe Dimension mehr als 50 cm)
\n
'

ETIM for 1SDA064658R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 5000 A
Bemessungsspannung (EF003977) 750 V
Überlastauslöser Stromeinstellung (EF002336) 2000.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 7500.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CIRCUIT BREAKERS TMAX XT.pdf 26 Mbytes
