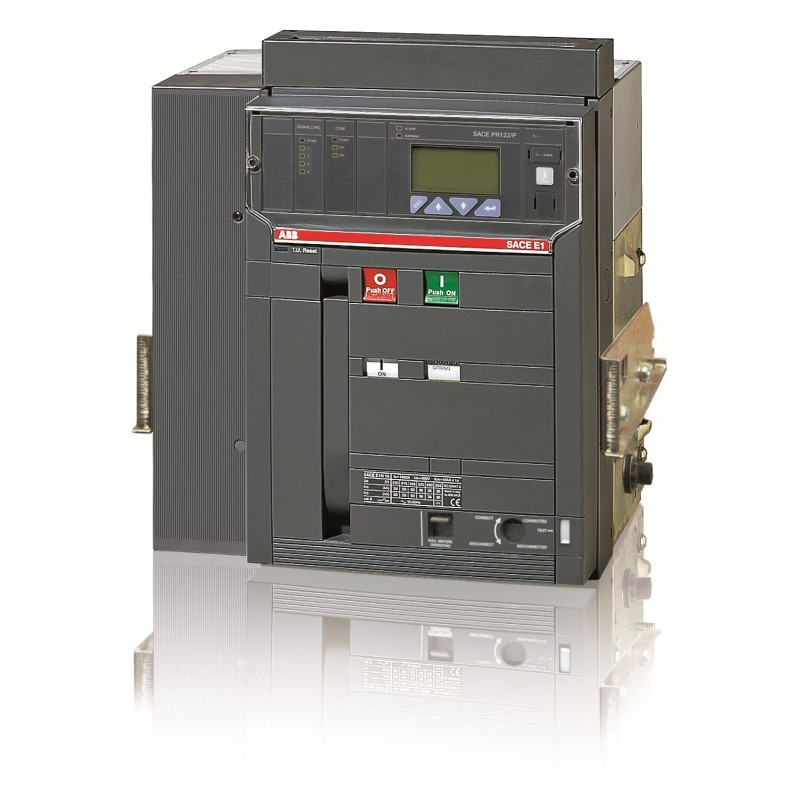

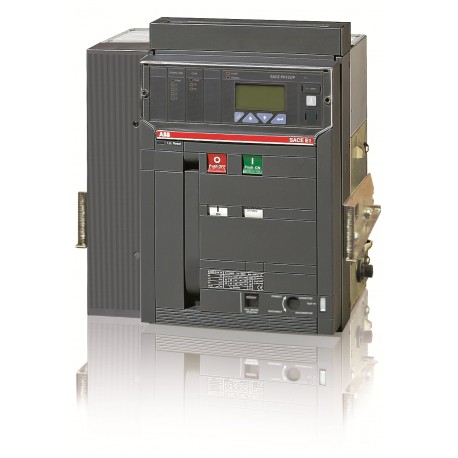

1SDA059236R1 ABB E1N1000 PR122/P LSIG 4P W MP
1SDA059236R1
ABB
E1N1000 PR122/P LSIG 4P W MP
E1N 10 PR122-LSIG R1000 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | e0f41d40-8108-4ef6-b55b-bfbb5da19942 Italien (IT) |
| Vereinfachtes SCIP | 5cf4501d-3481-40e5-86b5-89f07f4b2ba5 Portugal (PT) |
| 08143745-3d2d-4f6e-84b5-8a2077da7a8f Schweden (SE) | |
| 945ad0c0-c5d6-417b-b16f-eb65dbd75ed4 Belgien (BE) | |
| 258fb8b4-af98-4a5c-bbb5-c87239402e46 Spanien (ES) | |
| 4b38c234-cbc6-431b-a8a0-6844cd1139d9 Frankreich (FR) | |
| 379e2d23-5c1f-4628-8510-4c6a2334b36d Ungarn (HU) | |
| 997d849d-82b2-45af-824c-8695447d480e Deutschland (DE) | |
| 3de09a11-9dd8-4e5d-b70e-ddfbc4288ef8 Frankreich (FR) | |
| 3024791a-97a4-4c6f-a637-dd3c5cdda162 Deutschland (DE) | |
| 2dac35a7-b208-4174-beb2-13a2cafc50e4 Polen (PL) | |
| 92a74213-1024-496f-b77f-e56751546cd4 Deutschland (DE) | |
| 91dce225-bb7c-44ac-98e8-cbd8cc4aa418 Finnland (FI) | |
| ac176c87-688b-460d-bb6b-79040c207f3d Norwegen (NO) | |
| c81a3b4f-687f-48ee-bba6-5084b5ca4e2e Deutschland (DE) | |
| 9ed20060-0efc-4e6b-bfb4-48538070dfa8 Belgien (BE) | |
| 0f6bb1af-57f8-41fb-bcfa-0553a363f3c2 Niederlande (NL) | |
| e6c89df5-a7ac-4c38-872b-587257d41437 Polen (PL) | |
| f57a8905-41ed-49d9-ab0d-e51cbe89e1e4 Tschechische Republik (CZ) | |
| cecf6ac3-73da-4b39-97a6-215c81b2fdfc Dänemark (DK) | |
| dfe0634c-d823-4282-a017-bf89991d5544 Deutschland (DE) | |
| 0eeb1e7e-dc26-43db-bc4d-cb944ab3ac34 Kroatien (CR) | |
| ff25e163-6fae-4645-a954-46d618be4188 Ungarn (HU) | |
| 0ed28df1-5ed1-46cf-8c9e-18563c6b3128 Estland (EE) | |
| 98cc33c5-ba3f-4af8-8012-4eb8dcf09f37 Bulgarien (BG) | |
| 6472cc20-bd14-4e4f-8e32-628e754e98e0 Schweden (SE) | |
| 26ad369c-8f0a-4f30-801d-7a3c831c94ac Polen (PL) | |
| 75ce44b5-4fe1-4141-8f14-776b5e7e8397 Griechenland (GR) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644615970 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 414 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 54 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 67 kg |
| EAN Verpackungseinheit 1 | 8015644609139 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 147.2 W |
| Bemessungsstrom (In) | 1000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
