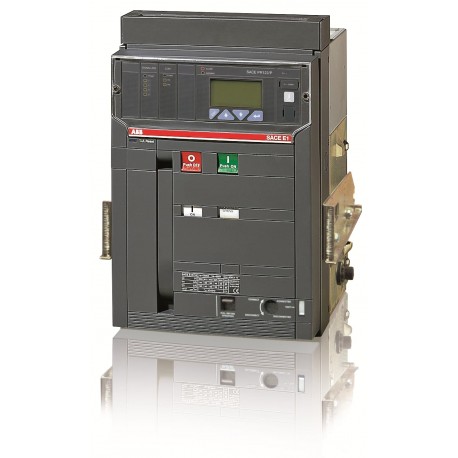

1SDA059234R1 ABB E1N1000 PR122/P LSIG 3P W MP
1SDA059234R1
ABB
E1N1000 PR122/P LSIG 3P W MP
E1N 10 PR122-LSIG R1000 3P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 5ed7dd60-940a-405a-9bb3-55ca89f658a4 Italien (IT) |
| Vereinfachtes SCIP | ae9940dd-33f9-41eb-80e3-a85550ea8089 Schweden (SE) |
| 117ca909-6364-41af-b78e-648bf676cc25 Polen (PL) | |
| 9cdf6ece-ef6e-40d6-9f23-c890ee02c4d1 Belgien (BE) | |
| 602e2e18-010f-497b-9cb0-3296c2ad256e Spanien (ES) | |
| 49c0d8d0-e01b-48ec-81d5-9346fe471b0e Frankreich (FR) | |
| eafc2548-9f09-4e86-8c73-cdd5a8c1af3e Deutschland (DE) | |
| 23ce801a-1f31-4344-85de-ef272c90e1fd Norwegen (NO) | |
| 58582b0f-d7db-4c09-9f4f-fd9abc34a708 Polen (PL) | |
| f0fc5541-8176-427b-96ef-6b29ecc06d9b Niederlande (NL) | |
| 734e32aa-b1e0-411f-9816-c90445ca95f7 Deutschland (DE) | |
| 036e4626-f207-48d6-98aa-8fba263573de Tschechische Republik (CZ) | |
| 31416ad1-2850-4da7-8db4-6ac808d851a8 Bulgarien (BG) | |
| b1ebe9b7-1bfe-4ca0-9699-3ee938c7d087 Kroatien (CR) | |
| a01bf0c6-177b-405d-ba41-5f28936eb44d Griechenland (GR) | |
| 229dacd4-31ae-4eb9-9014-4d259507bc42 Finnland (FI) | |
| 3bc30e32-cc7c-4d48-a91c-6c7f898540fc Portugal (PT) | |
| dd347128-37e3-41a1-a792-0120a667cc82 Dänemark (DK) | |
| 1135eef9-8948-4f55-a777-309f0ed4c377 Polen (PL) | |
| a34cf949-f19b-4893-877a-f382e12446b9 Deutschland (DE) | |
| add46a84-8810-40a7-bd21-03aad077c4c5 Deutschland (DE) | |
| 2d25ed89-8d71-47b9-8eab-f6a8b4ad4733 Belgien (BE) | |
| 4c39899d-5f70-4341-9a72-ed404a5859b1 Schweden (SE) | |
| 6cfd3b9d-c611-4bf2-b000-87fb50102a88 Frankreich (FR) | |
| 16785163-2eb0-4260-adaf-9a5f0a221d73 Deutschland (DE) | |
| 2c80b74a-ccc3-44a3-b64d-c230d01ec5a1 Ungarn (HU) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644615956 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 324 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 44 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 55 kg |
| EAN Verpackungseinheit 1 | 8015644609139 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 8000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 147.2 W |
| Bemessungsstrom (In) | 1000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 1000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 1000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
