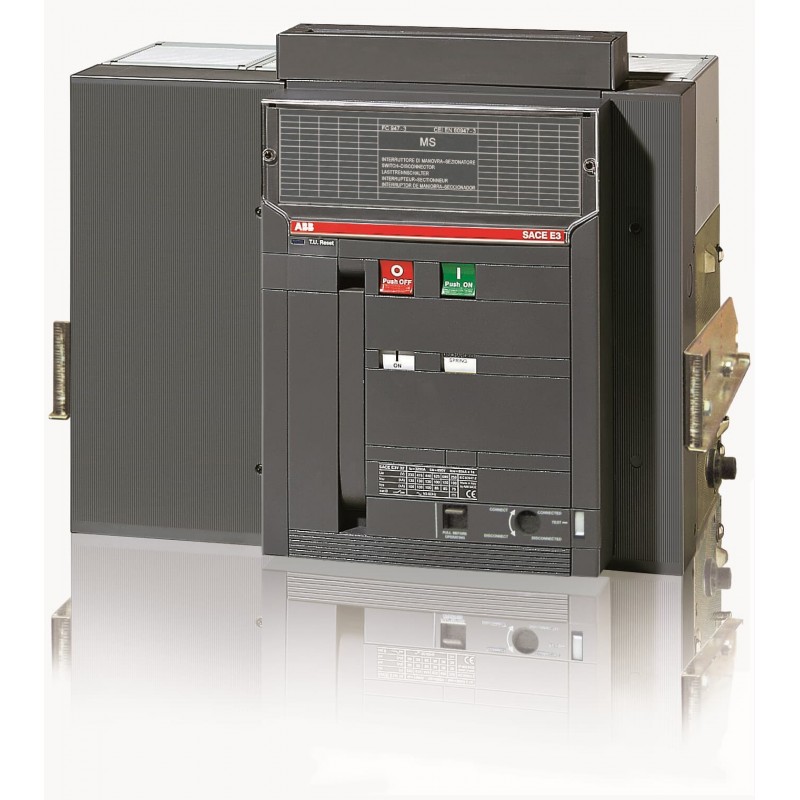

1SDA059040R1 ABB E3H/E MS 3200 4P W MP 1150VAC
1SDA059040R1
ABB
E3H/E MS 3200 4P W MP 1150VAC
E3H/E MS 3200 1150VAC 4P W MP Offener Lasttrennschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Lasttrennschalter
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644613990 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85352100 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 558 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 96 kg |
| EAN Verpackungseinheit 1 | 8015644613990 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Switch Disconnector |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | 500 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 330 W |
| Bemessungsstrom (In) | 3200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1250 V |
| Bemessungsbetriebsstrom (Ie) | 3200 A |
| Bemessungsbetriebsspannung | 1150 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 30 kA |
| Bemessungsdauerstrom (Iu) | 3200 A |
| Bemessungsspannung (Ur) | 1150 V |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E3 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0015 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27371403 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1150 V |
| Bemessungsbetriebsspannung (EF001435) | 1150 V |
| Bemessungsdauerstrom Iu (EF001389) | 3200 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 3200 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 3200 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 30 kA |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | sonstige |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
| Schutzart (NEMA) (EF011959) | sonstige |
