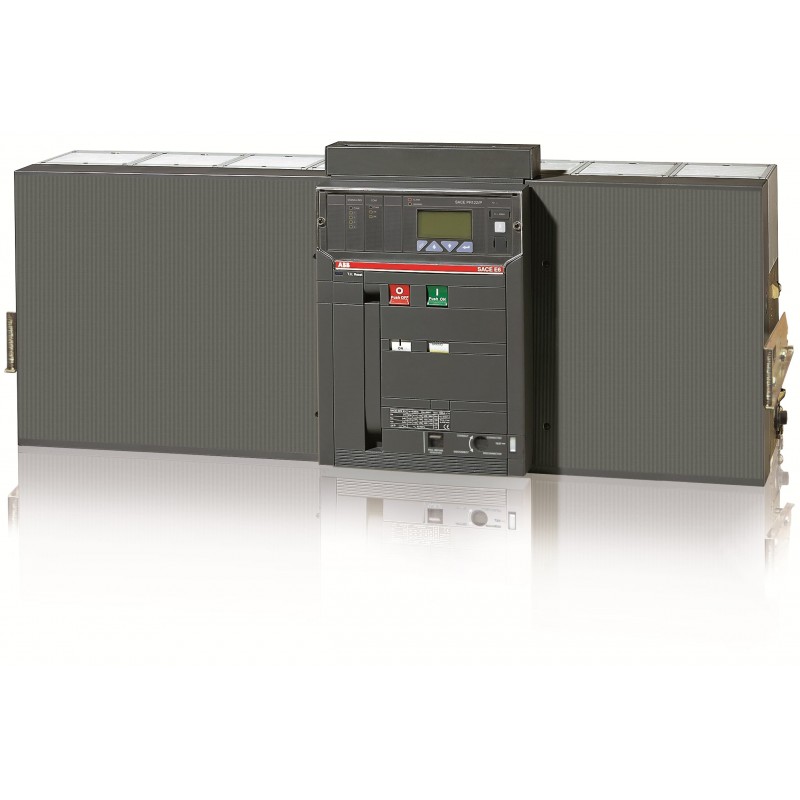

1SDA057037R1 ABB E6H6300 PR122/P LSIG 4P W MP
1SDA057037R1
ABB
E6H6300 PR122/P LSIG 4P W MP
E6H63 PR122-LSIG R6300 4P W MP Offener Leistungsschalter Emax new Ausführung In Ausfahrbar
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | a68e2088-c5c5-48bd-b4b5-42bac0adbb6c Italien (IT) |
| Vereinfachtes SCIP | e6d367e9-3e22-4418-9205-2dc8cee6d79e Finnland (FI) |
| f0c07c44-5fb4-4ffb-9fd9-a6eb31a5903d Norwegen (NO) | |
| d97fcaef-2dea-45b2-ae2c-1a5435ee5866 Belgien (BE) | |
| ec895b27-41d7-43c9-8a57-9a315dfff55c Deutschland (DE) | |
| 50bdd58e-505a-47f8-82d5-3b02a03cca63 Polen (PL) | |
| 44e5f06c-66b5-4b98-836c-045dfb63ef83 Frankreich (FR) | |
| 737d28b7-a856-4a62-9def-a07fa64efbf8 Polen (PL) | |
| 0bff00e2-f652-49ff-b4b6-3e440dce29b5 Tschechische Republik (CZ) | |
| 5f7fbc74-aabf-41a1-aa66-1ce9276138e1 Polen (PL) | |
| 7d5c125c-6799-4efe-929f-a4475de545b5 Deutschland (DE) | |
| 24657cb7-2ac2-40bb-8f26-ea19c2e6ca41 Deutschland (DE) | |
| 74f5fd85-e15f-44be-a05b-dbf84032696b Dänemark (DK) | |
| 099f3d79-c7c2-4e26-b0e1-a75322955b75 Estland (EE) | |
| 602e1a58-d02f-473b-bc32-47c098d1a878 Portugal (PT) | |
| 0aaf05e5-ebb6-43c0-bb5a-170a7b372f7c Griechenland (GR) | |
| c50bf40d-093b-46b5-b8c9-e53691e1eb4e Schweden (SE) | |
| ee1dedf0-451a-4e03-a27f-8dc6fe3dbba7 Bulgarien (BG) | |
| 8766a795-df7e-4a6b-b6f1-2ce0bf6c4442 Kroatien (CR) | |
| 7e38c3d3-e853-4f53-b6e0-c758a0724562 Niederlande (NL) | |
| 67e91f80-088b-4ab9-bdb3-51727dca7ee3 Ungarn (HU) | |
| 6558eb91-9b74-4ebc-aebb-14f27bc5c1d6 Belgien (BE) | |
| f7a20e49-d4dc-45ba-8418-a4e4f0b97e67 Ungarn (HU) | |
| b4c055f1-4d09-41e7-85aa-4130bc8c8248 Deutschland (DE) | |
| 22f07c78-a5b0-45df-a4bd-43446fadfd2f Schweden (SE) | |
| 7a83e696-f008-42d3-a702-44b71af9d911 Deutschland (DE) | |
| c17d1439-f80c-4673-bbd2-73298022ef0e Spanien (ES) | |
| a183967a-6fd3-48ed-b8e6-e9fec7a3516f Frankreich (FR) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644583774 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 936 mm |
| Höhe (Netto-Abmessung) | 461 mm |
| Tiefe (Netto-Abmessung) | 396.5 mm |
| Nettogewicht | 134 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 1127 mm |
| Bruttogewicht Verpackungseinheit 1 | 157 kg |
| EAN Verpackungseinheit 1 | 8015644583774 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 2000 Zyklen |
| Ue = 500 ... 690 V 1500 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 12000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 4P |
| Verlustleistung | 1100 W |
| Bemessungsstrom (In) | 6300 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 6300 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 85 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Bemessungsdauerstrom (Iu) | 6300 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E6 |
| Klemmenanschlussart | ausfahrbarer Leistungsschalter |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0017 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
