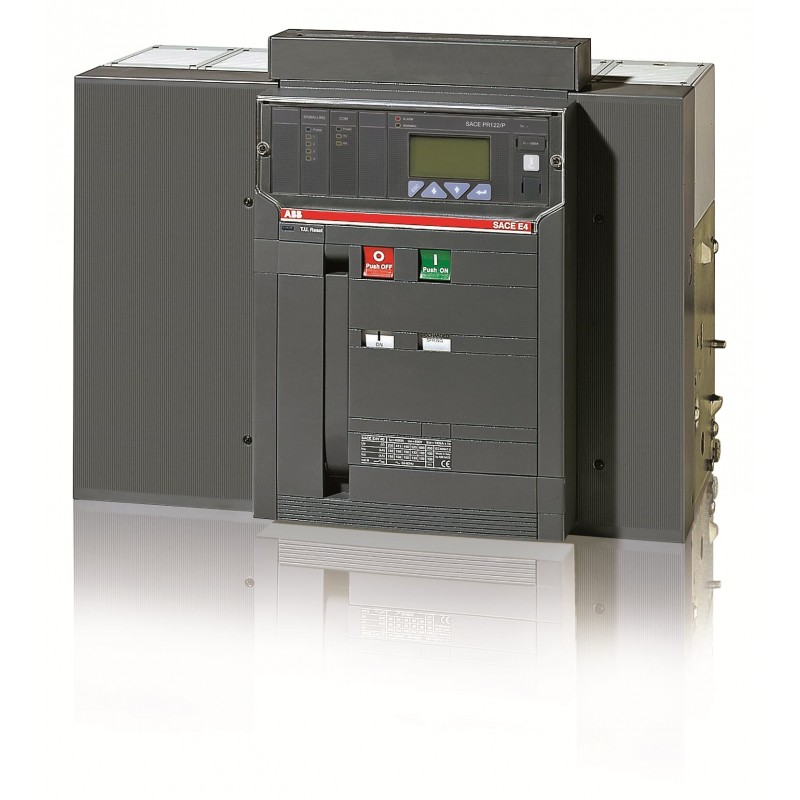

1SDA056853R1 ABB E4H4000 PR122/P LSIG 3P F HR
1SDA056853R1
ABB
E4H4000 PR122/P LSIG 3P F HR
E4H 40 PR122-LSIG R4000 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 2fe5ec24-0a8d-4c7f-aa1f-b13ebbd3b705 Italien (IT) |
| Vereinfachtes SCIP | 275ca604-32ba-470b-a529-f1bb4e9173ae Polen (PL) |
| 158032b4-bdbd-4a2e-bbbf-69f0afc97509 Niederlande (NL) | |
| 53e7177c-80d0-4dba-b54a-9e70e241d665 Tschechische Republik (CZ) | |
| 38ab2b36-ea74-4aa5-8edc-ad2a98dbf28d Deutschland (DE) | |
| a3b9f4e2-8c87-4ef1-ae5f-00de3241e84c Frankreich (FR) | |
| 77213924-0e92-46c8-a24a-b0a05307d160 Deutschland (DE) | |
| 66c1a6d9-4c7f-411e-ac39-dc452b276fea Schweden (SE) | |
| d30a9768-7fa5-459e-b7ee-45c9d56bd726 Belgien (BE) | |
| e8ff95df-2df8-44b1-bcc0-2a619094e2f8 Frankreich (FR) | |
| 45e2669a-9e61-43b3-b6f9-bc262ddfc90c Ungarn (HU) | |
| f419cd5c-cfae-4422-9331-eab3c4444332 Spanien (ES) | |
| d709e8ba-946e-48f8-98fa-831c8be657ff Deutschland (DE) | |
| 2371c3a8-d454-48e1-ab23-2e76120de096 Portugal (PT) | |
| ce9b244b-4d9c-45c9-b3b8-5febd545d525 Griechenland (GR) | |
| 5ecdbd94-720b-487d-aff2-f9f01705d819 Kroatien (CR) | |
| 716cfab5-4ea3-46ee-b9cf-351d37921503 Estland (EE) | |
| ee82270a-fed5-4aec-aad4-20dd92844e9b Ungarn (HU) | |
| eb9b17ac-a015-4911-a4dc-71b003c4644c Norwegen (NO) | |
| fd3c20db-51a2-4608-84bc-bc51e9425483 Finnland (FI) | |
| a14df5e0-5e86-423b-a1f6-eac8a92cca50 Deutschland (DE) | |
| b8fed630-ddff-4798-aaf8-563f20f37358 Belgien (BE) | |
| 14d0e120-074f-4c35-b7eb-86add3a4d77f Polen (PL) | |
| e084c468-5787-4af2-9345-b270c59ac777 Deutschland (DE) | |
| 56f78757-4cf1-4ae7-9838-0fdb14c7ba0b Dänemark (DK) | |
| 89506195-e547-4199-9d41-abc57187bb46 Polen (PL) | |
| 871cf132-4ade-43c7-b5f0-40628eb371c7 Bulgarien (BG) | |
| 4211e84b-6059-4c3c-a420-de8dc47b9dd8 Schweden (SE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644581930 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 566 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8015644581930 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 5000 Zyklen |
| Ue = 500 ... 690 V 4000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 360 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 4000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 75 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LSIG |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0016 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
